Feldvert. AP, univers, IP44, SKII, 84PLE, 1x7 Reihen1100x300x161mm, ohne Klemme FWB71A
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abschottung 4 Produkte verfügbar -
Tür/Bedienfeld 4 Produkte verfügbar -
DIN Hutschiene 6 Produkte verfügbar -
Gängiges Zubehör 4 Produkte verfügbar -
Hauptleitungsklemme 4 Produkte verfügbar -
Steckdose 2 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
-
Anzahl der Leitungs-/Rohreinführungen4
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
-
Nennstrom125 A
-
Anzahl der Schienen7
-
Anzahl Reihen7
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteNein
-
Anzahl Module84
-
Absicherung Hauptschalter als EinspeisegerätNein
-
Mit LeitungseinführungJa
-
Höhe1100 mm
-
Breite300 mm
-
Tiefe165 mm
-
Einbauhöhe1100 mm
-
Einbaubreite300 mm
-
Einbautiefe161 mm
-
Breite in Teilungseinheiten12
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Ausführung des HandgriffesKlinke
-
Mit transparentem Deckel/TürNein
-
MontageartAufputz
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP44
-
SchließungstypOhne Schloss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

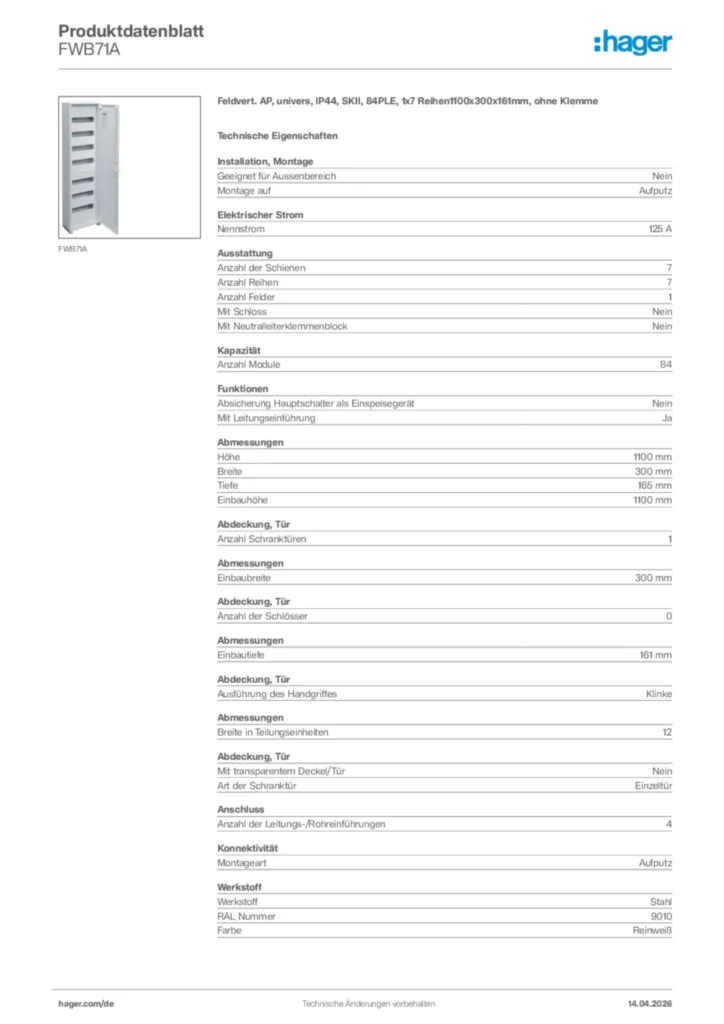

Produktbild FWB71A
-
Produktdatenblatt

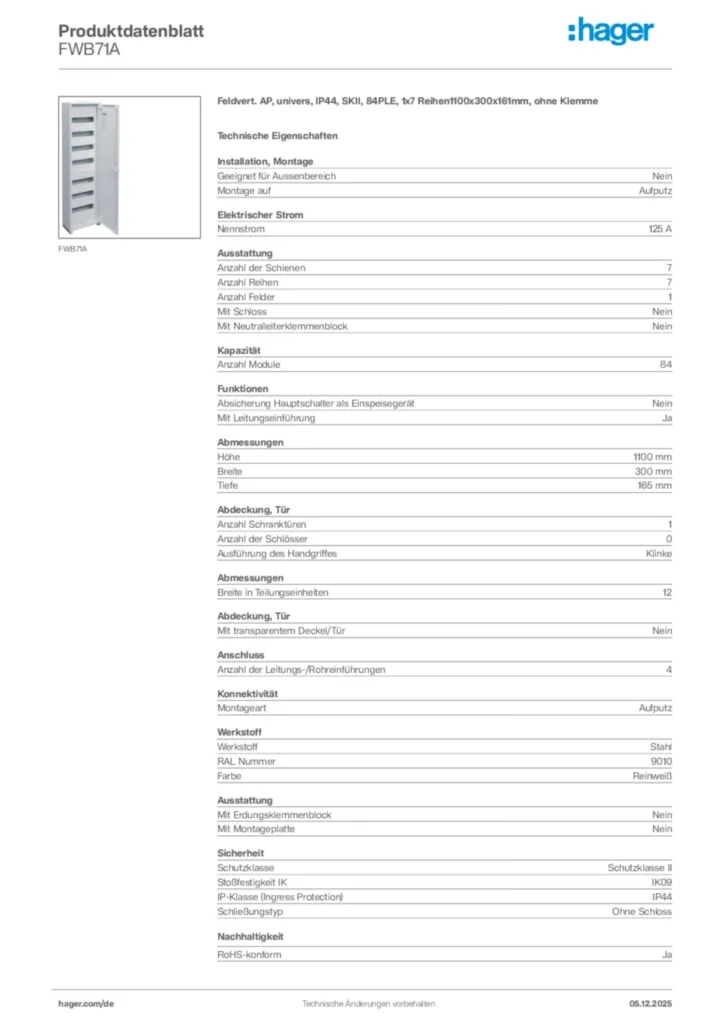

Hager Produktdatenblatt FWB71A
