Feldvert. AP, univ., IP30, SKII, 144PLE, 4x3Reihen 500x1050x161mm, leer ohne Tür FWB34D1
EAN
3250612737031
Marke
Hager
VPE
1 Stück
Preisgruppe
H141
Passende Tools
Preis
498,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Lackstift 2 Produkte verfügbar -
Durchgangs-Reihenklemme 1 Produkte verfügbar -
Schließsystem 6 Produkte verfügbar -
Rangierkanal 2 Produkte verfügbar -
Blechschraube 1 Produkte verfügbar -
Zubehör 10 Produkte verfügbar
Optionales Zubehör
-
FZ792N
Lack-Sprühdose, 150ml RAL 9010
42,80 € / Stück* -
FZ791NLackstift, 9ml, Farbe RAL 9010
16,80 € / Stück*
-
KXA04LH
Durchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
0,89 € / Stück*
-
FZ597N
Schließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,70 € / Stück* -
FZ501NSchließung, univers, Doppelbart 3mm, mit 1 Schlüssel, für Schrank IP54
10,60 € / Stück* -
FZ502NSchließung, univers, Dreikantverschluss 7mm, mit 1 Schlüssel, für Schrank IP54
10,60 € / Stück* -
FZ503NSchließung, univers, Vierkantverschluss, 7mm, mit 1 Schlüssel, für Schrank IP54
10,60 € / Stück* -
FZ504NSchließung, univers, Schließ-Nr.1333, mit 2 Schlüsseln, für Schrank IP54
61,10 € / Stück* -
FZ458Schließung, univers, Schließ-Nr. 1333, mit 2 Schlüsseln, für Schrank IP43
26,00 € / Stück*
-
UZ100
Blechkerbschrauben, universN, 4, 2x9, 5mm, 100 Stück
13,50 € / Stück*
-
UZ25V2
Leitungsklammer, universN, klein, 20 Teile
35,40 € / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
37,80 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
42,60 € / Stück* -
UZ01Z2Isolierstück, universN, für durchgehende Hutschienen
11,40 € / Stück* -
UZ00Z2Isolierstück, universN, einfach, für Hutschienen und Aufbaubügel, 2 Stück
9,20 € / Stück* -
FZ803BBefestigungslaschen, univers, für Schrank IP44 / IP54, außen
18,10 € / Set* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
10,50 € / Stück* -
FZ799NEinhängelaschen für Aufhängeschiene FZ890N
52,90 € / Set* -
UT12HSVVerbinder-Set, U-Plättchen, univers, Montagehilfe für TG, 10Stück
16,90 € / Stück* -
VZ340Befestigungssatz 2x200/2x250mm für Multimedia Montageplatte, elastisch
8,80 € / Stück*
-
UN03ATragschienen, universN, 450mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
46,50 € / Stück* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
5,10 € / Stück* -
UZ02B4Hutschiene, universN , 2feldig, zur Befestigung auf Tragschiene
7,59 € / Stück* -
UZ03B4Hutschiene, universN, 3feldig, zur Befestigung auf Tragschiene
9,30 € / Stück* -
UZ04B4Hutschiene, universN, 4feldig, zur Befestigung auf Tragschiene
11,60 € / Stück* -
U82AHutschiene, univers, 7, 5mm, tiefenverstellbar bis 32, 5mm, 11 PLE breit (200mm)
23,70 € / Stück* -
UT22BHutschiene, univers, 7, 5mm, isoliert, vertieft 31mm, 11 PLE breit (198mm)
26,10 € / Stück* -
UT22CHutschiene, univers, 7, 5mm, isoliert, tiefenverstellb.bis 21mm, 11, 5PLE breit(212mm)
13,80 € / Stück* -
U842BHutschiene, universZ, 35x248x7, 5mm, Stahl verzinkt
5,40 € / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
5,70 € / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
21,30 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,91 € / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
6,11 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,50 € / Stück*
-
US31A3Berührungsschutzabdeckung, universN, 450x250mm, 3x 12PLE, Schlitzabstand 125mm
61,60 € / Stück* -
UM00S3Abdeckung oben/unten für 3-fach-Steckdose
38,40 € / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
33,90 € / Stück* -
UM00S1Abdeckungenset für Multimedia Kit, für Patch-Panel und für 3-fach-Steckdose
72,50 € / Stück* -
US22D2Berührungsschutzabdeckung, universN, 300x500mm, f. 4 NH00-Trenner auf SaS 40
83,70 € / Stück* -
US21A3Berührungsschutzabdeckung, universN, 300x250mm, 2x 12PLE, Schlitzabstand 125mm
47,00 € / Stück* -
US11A3Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE, Schlitz asymetrisch
40,00 € / Stück* -
US33A1Berührungsschutzabdeckung universN 450x750 geschlossen
165,20 € / Stück* -
US32A1Berührungsschutzabdeckung universN 450x500mm geschlossen
69,00 € / Stück* -
US31A1Berührungsschutzabdeckung universN 450x250mm geschlossen
54,80 € / Stück* -
US13A1Berührungsschutzabdeckung universN 150x750mm geschlossen
85,30 € / Stück* -
US21D1Berührungsschutzabdeckung, universN, 300x250mm, f. 2 NH00-Trenner auf Hutschiene
63,10 € / Stück* -
US33A2Berührungsschutzabdeckung, universN, 450x750, 9x 12PLE
169,80 € / Stück* -
US23A2Berührungsschutzabdeckung, universN, 300x750mm, 6x 12PLE
132,80 € / Stück* -
US13A2Berührungsschutzabdeckung, universN, 150x750mm, 3x 12PLE
88,70 € / Stück* -
US12A2Berührungsschutzabdeckung, universN, 150x500mm, 2x 12PLE
58,60 € / Stück* -
US11A2Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE
40,00 € / Stück* -
US23A1Berührungsschutzabdeckung universN 300x750mm geschlossen
128,00 € / Stück* -
US11A1Berührungsschutzabdeckung universN 150x250mm geschlossen
34,90 € / Stück* -
US12A1Berührungsschutzabdeckung universN 150x500mm geschlossen
44,20 € / Stück*
-
FZ002NV1Tür, univers, rechts, geschlitzt, RAL 9010, für Schrank IP3X, 500x550mm
209,20 € / Stück* -
FZ107NTür, univers, rechts, transparent, für Schrank H:500xB:550mm
240,60 € / Stück* -
FZ002NMTür univers rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X 500x550mm
227,50 € / Stück* -
FZ002NM2Tür univers rechts, Media, geschloss., RAL 9010, für Schrank IP44 500x550mm
214,10 € / Stück* -
FZ002FTür, univers FW, rechts, geschlossen, RAL 9010, für Schrank IP30 500x550mm
185,60 € / Stück* -
FZ150NTür, univers, links, transparent, für Schrank H:500xB:1050mm
271,30 € / Stück*
-
KM13APE/N-Klemme, univers Z, 2x13 Klemmstellen, 6x16/7x10 mm²
17,20 € / Stück* -
KM22APE/N-Klemme, univers Z, 2x22 Klemmstellen, 10x16/12x10 mm²
37,40 € / Stück* -
KM25APE/N-Klemme, univers Z, 2x25 Klemmstellen, 11x16/14x10 mm²
39,60 € / Stück* -
KM05BPE/N-Klemme, universZ, 4x5 Klemmstellen, 2x6/2x10/1x25mm², mit Schelle für 25 mm²
24,90 € / Stück*
-
FZ014BBlendrahmen, universZ, 4-feldig, für Schrankgröße500x1050mm
280,30 € / Stück*
-
UT26AMontageplatte, univers, tiefenverstellbar bis 27mm, 1-reihig, 115x210x2, 5mm
39,20 € / Stück* -
UT26BMontageplatte, univers, tiefenverstellbar bis 27mm, 2-reihig, 215x210x2, 5mm
43,50 € / Stück* -
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
49,60 € / Stück* -
UM00M0Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
54,50 € / Stück*
-
UZ01F1Abschottung waagerecht für Feldverteiler Aufputz, 1feldig, schraubbar
19,60 € / Stück* -
UZ30F1Abschottung senkrecht für Feldverteiler Aufputz 500mm hoch, schraubbar
28,80 € / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
23,80 € / Stück* -
UZ30F2Abschottung senkrecht für Feldverteiler Aufputz 500mm hoch, mit Kabelkanal
28,80 € / Stück*
-
FZ421Verriegelungssatz, univers, für Leitungseinführung IP54
7,70 € / Stück*
-
FZ428Leitungseinführung, univers, IP44/54, auf Rückseite, T 160 / 205mm
30,70 € / Stück* -
FD00P6Kit, NewVegaD, universFW, mit M40 Rundflansch für FD..., FWU…
27,50 € / Stück*
-
FZ890NAufhängeschiene, univers, 2m, für Schrank IP44 / IP54
135,50 € / Stück* -
FZ444BVerbindungssatz, univers, vertikal, für Schrank 4-feldrig T:160/205mm
82,30 € / Stück* -
FZ445BVerbindungssatz, univers, vertikal, für Schrank 5-feldrig T:160/205mm
111,40 € / Stück*
-
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
171,30 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
66,20 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
66,20 € / Stück* -
UM00K3Patchpanel für 10 Patchmodule RJ45 und für 2 Integro flow Einsätze
36,50 € / Stück* -
UM00K4Patchpanel für 24 Patchmodule RJ45
36,50 € / Stück*
-
UM00M1Multimedia Kit, univers, m.3xSteckdose, 12xPatchPanel m.6xRJ45, Geräte-u.Kabelhalter
324,10 € / Stück* -
UM00M2Multimedia Kit, univers, m.3xSteckdose, 12xPatchPanel ohneRJ45, Geräte-u.Kabelhalter
244,90 € / Stück* -
UM00M3Multimedia Kit, Patch-Panel, Geräte- u. Kabelhalter, für 2x Steckdose
108,40 € / Stück* -
UM00M4Multimedia Kit, mit 3xSteckdose, Patch-Panel RJ45, Geräte- u. Kabelhalter
194,00 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe500 mm
-
Breite1050 mm
-
Tiefe165 mm
-
Materialdicke Seitenwand1 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP30
-
SchutzklasseSchutzklasse II
-
SchließungstypOhne Schloss
-
Stoßfestigkeit IKIK09
Ausstattung
-
Anzahl Felder4
-
Anzahl der Öffnungen für Flanschplatten8
-
Anzahl Reihen3
Installation, Montage
-
Montage aufAufputz
-
Geeignet für AussenbereichNein
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
-
OberflächePulverbeschichtet
-
WerkstoffStahl
Abdeckung, Tür
-
Anzahl Schranktüren0
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Elektrischer Strom
-
Nennstrom125 A
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWB34D1
-

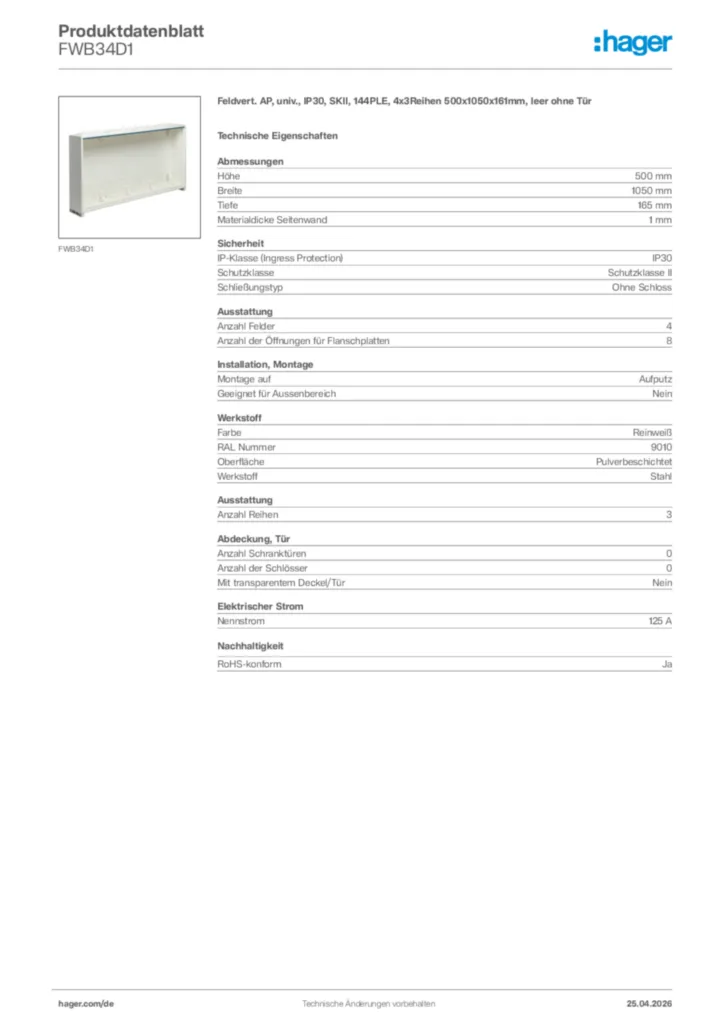

Produktdatenblatt
Hager Produktdatenblatt FWB34D1
Feldvert. AP, univ., IP30, SKII, 144PLE, 4x3Reihen 500x1050x161mm, leer ohne Tür
PDF -
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3,08 MB
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009)
QuickConnect PE/N-Klemme
PDF608,90 kB -
Produktinformation
AP-Feldverteiler Leerschränke IP30, ohne Tür
(18DE0158)
PDF1,48 MB -
BIM Revit Objekte
Serie: Univers. Gehäuse - IP30 - Klasse II - Tiefe 161 mm - Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,45 MB
Serie: Univers. Gehäuse - IP30 - Klasse II - Tiefe 161 mm - Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,55 MB -
Handbuch
Handbuch univers FWB (DE, 2023-01)
Handbuch de-DE 2023-03-30
PDF23,41 MB
Handbuch univers FWB (EN, 2023-01)
Handbuch en-GB 2023-03-30
PDF23,14 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Mehr Downloads
