Schrank, univers, IP55/II, 1850x800x400mm + 100mm Sockel FR23U1
EAN
3250616004108
Marke
Hager
VPE
1 Stück
Preisgruppe
H103
Preis
3.572,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schließsystem 11 Produkte verfügbar -
Einführungsflansch für Gehäuse 10 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 6 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar -
Zubehör 5 Produkte verfügbar -
Schrankverbindungen 2 Produkte verfügbar
Optionales Zubehör
-
FZ537
Schwenkhebel, univers, für FR Schränke, mit Hager Logo
93,40 € / Stück* -
FZ520Euro-Profilzylinder 455 für Schwenkhebel FZ537
34,20 € / Stück* -
FZ519
Euro-Profilzylinder 405 für Schwenkhebel FZ537
34,20 € / Stück* -
FZ506
Euro-Profilzylinder 1242E für Schwenkhebel FZ537
34,20 € / Stück* -
FZ530Schließung, univers, T-Griff
69,20 € / Stück* -
FZ531Schließung, univers, T-Griff, abschließbar, EK333
120,10 € / Stück* -
FZ532Schließung, univers, Klinkengriff
101,60 € / Stück* -
FZ533Schließung, univers, Klinkengriff, abschließbar, EK333, mit 2 Schlüsseln
149,90 € / Stück* -
MES-PHZ4K8Profilhalbzylindereinsatz 4-kt 8mm
33,40 € / Stück* -
MES-PHZ3K7Profilhalbzylindereinsatz 3-kt 7mm
39,90 € / Stück* -
MES-PHZDB3Profilhalbzylindereinsatz Doppelbart 3mm
33,80 € / Stück*
-
FZ422
Leitungseinführung, univers, IP55, Blech, ohne Vorprägungen, geschraubt
24,40 € / Stück* -
FZ406MLeitungseinführung, univers, metrische Vorprägungen für Kabelverschraub., IP55
30,20 € / Stück* -
FZ404Leitungseinführung, univers, Kunststoff, ohne Vorprägungen
31,20 € / Stück* -
FZ402Leitungseinführung, univers, IP55, flexibel, mit Noppen zum ausreißen
48,90 € / Stück* -
FZ407MLeitungseinführung, univers, metrische Vorprägungen für Kabelverschraub., IP55
30,20 € / Stück* -
FZ408MLeitungseinführung, univers, metrische Vorprägungen für Kabelverschraubungen
30,20 € / Stück* -
FZ415SKabeleinführung, univers, Kunststoff, mit zwei Tüllen für Kabel D=23-55mm, SK II
178,30 € / Stück* -
FZ421AVerriegelungseinsätze Kabeleinführung, gegen unbefugtes Öffnen von Außen
68,60 € / Stück* -
FZ435AVerschlussplatte, univers, Kabeleinführungsöffnung, FR Schrank
14,50 € / Stück* -
FZ420Leitungseinführung, für U84LU, Adapter zum verbinden an FT Schrank
44,40 € / Stück*
-
FZ773A
Adapter für vertikale Verbindung von 800mm breiten FR/FS Schränken
57,80 € / Stück* -
FZ7821Kabelabfangschiene, univers, 800mm, 3 feldig, für Sockel
34,30 € / Stück* -
FZ800DHalter, univers, für Abfangschiene im 400mm FR Schrank, SK II, höhenverstellbar
46,30 € / Stück* -
UT21CAbfangschiene, univers, für zusätzl. Versteifung von univers Tragschienen 750mm
31,40 € / Stück* -
UT82CNAbfangschiene, univers, 2feldig
62,30 € / Stück* -
UT83CNAbfangschiene, univers, 3feldig
89,50 € / Stück*
-
FZ421
Verriegelungssatz, univers, für Leitungseinführung IP54
7,70 € / Stück*
-
FZ721B
Adapter, univers, zum seitlichen Anreihen von 400mm Schränken FR/FS
73,30 € / Stück* -
UZ25AAbsenkwinkel, universN, 25mm, 2 Stück
13,09 € / Stück* -
UZ25AKAbsenkwinkel, universN, 25mm, für Koppelplatte, 2 Stück
13,20 € / Stück* -
UZ50AAbsenkwinkel, universN, 50mm, 2 Stück, für Abfangschiene und Quertraverse
13,31 € / Stück* -
UZ50AKAbsenkwinkel, universN, 50mm, für Kombination mit Koppelplatte, Set = 2 Stück
13,50 € / Stück*
-
FZ801A
Befestigungsriegel, univers, für Abfangschiene im 100mm Sockel FR/FS Schränke
41,30 € / Stück* -
FZ789Beutel mit 4 Stellfüßen M8 Gewinde 45mm Länge
39,50 € / Stück*
-
S94GSchienenisolierprofil, univers Z, für CU 12 x 5 mm, 1000 mm
10,00 € / Stück* -
FZ851Verlängerung des Berührungsschutzes, Schutzklasse I
52,60 € / Stück*
-
FZ353Kabelrangierkanal, 3-feldig, RAL7035, zur Wandmontage
109,80 € / Stück*
-
FZ417Belüftungskappe, univers, in FZ408M Kabeleinführung einbaubar
46,60 € / Stück* -
FZ403WPBelüftungshaube für Leitungseinführung, univers, oben
34,50 € / Stück* -
FZ448Verschlussplatte, univers, für seitliche Sammelschienenöffnungen, FR Schrank
32,30 € / Stück*
-
FZ410M1 x Kabeleinführungstülle, M25
1,72 € / Stück* -
FZ411M1 x Kabeleinführungstülle, M32
1,82 € / Stück* -
FZ412M1 x Kabeleinführungstülle, M40
1,92 € / Stück* -
FZ413MKabeleinführungstülle, für Kabeldurchmesser von 23-55mm
50,10 € / Stück* -
FZ409M1 x Kabeleinführungstülle, M20
1,62 € / Stück* -
FZ413NKabeleinführungstülle, für Kabeldurchmesser von 30-72mm
52,20 € / Stück*
-
UZ21MPMontageplatte, univers, 1800x250mm, Anbringung ohne zusätzliche Fixation
281,90 € / Stück* -
UZ22MPMontageplatte, univers, 1800x500mm, Anbringung ohne zusätzliche Fixation
308,20 € / Stück* -
UZ23MPMontageplatte, univers, 1800x750mm, Anbringung ohne zusätzliche Fixation
333,30 € / Stück* -
UZ24MPMontageplatte, univers, 1800x1000mm, Anbringung ohne zusätzliche Fixation
372,90 € / Stück* -
UZ25MPMontageplatte, univers, 1800x1250mm, Anbringung ohne zusätzliche Fixation
412,60 € / Stück* -
MES-TMP8050Teil-Montageplatte 800x500 (BxH)
204,60 € / Stück* -
MES-TMP8070Teil-Montageplatte 800x700 (BxH)
229,60 € / Stück* -
MES-TMP8090Teil-Montageplatte 800x900 (BxH)
248,10 € / Stück*
-
MES-UP40Universalprofil für Tiefe 400mm
71,00 € / Paar* -
MES-MTP80Mitten-Tiefenprofil Tiefe 800mm zum Abstützen mehrteiliger Montageplatten
89,30 € / Paar* -
MES-QP80Querprofil 1-teilig für Breite 800mm
109,70 € / Set*
-
MES-LSTI7035Lackstift aufbereitet 12ml RAL7035
89,00 € / Stück* -
FZ414XE9010Lackstift aufbereitet RAL9010
45,90 € / Stück*
-
FZ653ASockel, univers, 100x800x400mm, für FR + FS Schrank
312,10 € / Stück* -
FZ663ASockel, univers, 200x800x400mm, für FR + FS Schrank
402,90 € / Stück*
-
FZ023RTür, univers, für FR23* Schränke, IP55, 1850x800mm
376,10 € / Stück*
-
VZ050MKabelverschraubung, univers, IP65 M50, Kunststoff
21,90 € / Stück* -
VZ063MKabelverschraubung, univers, IP65 M63, Kunststoff
26,60 € / Stück* -
VZ016MKabelverschraubung, vector, IP65, M16, Kunststoff
3,01 € / Stück* -
VZ020MKabelverschraubung, vector, IP65, M20, Kunststoff
4,40 € / Stück* -
VZ025MKabelverschraubung, vector, IP65 M25, Kunststoff
7,81 € / Stück* -
VZ032MKabelverschraubung, vector, IP65 M32, Kunststoff
11,60 € / Stück* -
VZ040MKabelverschraubung, vector, IP65 M40, Kunststoff
19,30 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
35,90 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1950 mm
-
Breite800 mm
-
Tiefe400 mm
-
Materialdicke Seitenwand1,50 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP55
-
SchutzklasseSchutzklasse II
-
SchließungstypOhne Schloss
-
Stoßfestigkeit IKIK10
Ausstattung
-
Anzahl Felder3
-
Anzahl der Öffnungen für Flanschplatten6
-
Anzahl Reihen12
Installation, Montage
-
Montage aufBodenbefestigung
-
Geeignet für AussenbereichNein
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächePulverbeschichtet
-
WerkstoffStahl
-
GlanzgradMatt
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Mit transparentem Deckel/TürJa
Elektrischer Strom
-
Nennstrom800 A
Spannung
-
Nennspannung690 - 690 V
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FR23U1
-

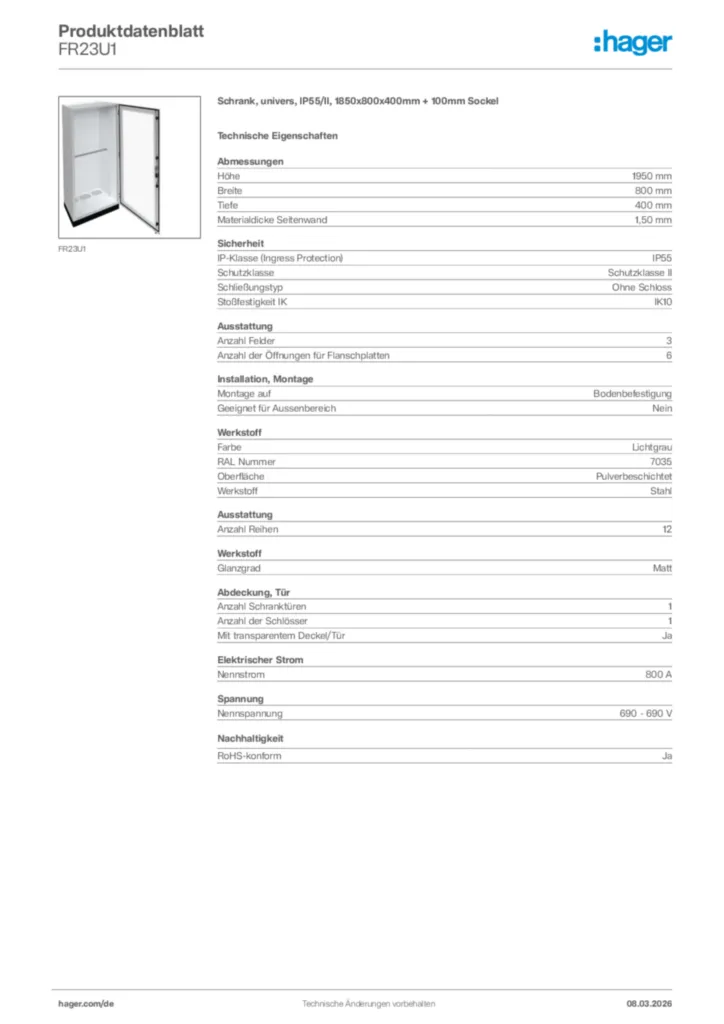

Produktdatenblatt
Hager Produktdatenblatt FR23U1
Schrank, univers, IP55/II, 1850x800x400mm + 100mm Sockel
PDF -
Montageanleitung
Montageanleitung für FRxx, FVxx - Schränke (Stand: 09.2018)
Montageanleitung International 2018-09-28
PDF8,12 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
BIM Revit Objekte
Serie: Univers. Gehäuse - IP55 - Klasse II - Stahlgehäuse - Tiefe 400 mm - Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB
Serie: Univers. Gehäuse - IP55 - Klasse II - Stahlgehäuse - Tiefe 400 mm - Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB -
Handbuch
Handbuch Verteilerschränke FR* IP55
Handbuch de-DE 2015-07-13
PDF3,36 MB
Technisches Handbuch für FR Schränke (EN, 2018-10)
Handbuch International 2018-10-31
PDF5,34 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FR26H1Schrank, univers, IP55/II, 1850x1550x400mm + 100mm SockelPreis4.838,80 €/ Stück * -
2
FR25H1Schrank, univers, IP55/II, 1850x1300x400mm + 100mm SockelPreis4.205,60 €/ Stück * -
3
FR24H1Schrank, univers, IP55/II, 1850x1050x400mm + 100mm SockelPreis3.594,30 €/ Stück * -
4
FR23H1Schrank, univers, IP55/II, 1850x800x400mm + 100mm SockelPreis3.078,50 €/ Stück * -
5
FR22H1Schrank, univers, IP55/II, 1850x550x400mm + 100mm SockelPreis2.626,80 €/ Stück *
Ausschreibungstext
Schrank, univers, IP55/II, 1850x800x400mm + 100mm Sockel
Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43 870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC 230/400 V 50 Hz. Schutzart IP55, Schutzklasse I oder II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten offen (Leitungseinfügungen einbaubar). Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innen liegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, mit 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Waagerechte Abfangschiene zur stabilisierung im Schrank enthalten. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Sockelleiste (Höhe 100 mm) serienmäßig montiert mit abnehmbarer Frontblende.
Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Höhe: 1950 mm
Breite: 800 mm
Tiefe: 400 mm
IP-Klasse (Ingress Protection): IP55
Schutzklasse: Schutzklasse II
Schließungstyp: Ohne Schloss
Anzahl Felder: 3
Montage auf: Bodenbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FR23U1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43 870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC 230/400 V 50 Hz. Schutzart IP55, Schutzklasse I oder II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten offen (Leitungseinfügungen einbaubar). Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innen liegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, mit 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Waagerechte Abfangschiene zur stabilisierung im Schrank enthalten. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Sockelleiste (Höhe 100 mm) serienmäßig montiert mit abnehmbarer Frontblende.
Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Höhe: 1950 mm
Breite: 800 mm
Tiefe: 400 mm
IP-Klasse (Ingress Protection): IP55
Schutzklasse: Schutzklasse II
Schließungstyp: Ohne Schloss
Anzahl Felder: 3
Montage auf: Bodenbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FR23U1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
