Nivb Edelstahlkassette Q12 für 12 Inst-geräte Ltg-auslass eckig Höhe i/a 38/43mm EKQ1200LE2
EAN
4012002245606
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Ähnliche Produkte:
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Rastleiterverlängerung 1 Produkte verfügbar -
Zubehör 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Form
-
FormVierkant
Abmessungen
-
Einbautiefe115 mm
-
Einbaulänge244 mm
-
Einbaubreite244 mm
-
Höhe115 mm
-
Nenngröße244 mm
-
Tiefe der Bodenbelagsaussparung38 mm
Konfiguration
-
Einbaugröße (Unterflursyteme)Q12
Ausstattung
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte12
-
Anzahl der Gerätebecher3
-
Anzahl der Leitungsauslässe1
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)3 kN
-
Vertikale Last auf kleine Oberfläche1,5 kN
Installation, Montage
-
Geeignet für BodenvertiefungenJa
-
Geeignet für DoppelbodeneinbauJa
Werkstoff
-
Farbe LeitungsauslassSilber
-
WerkstoffEdelstahl
-
FarbeEdelstahl
Funktionen
-
Geeignet für UnterflurkanalJa
Sicherheit
-
Stoßfestigkeit IKIK10
-
IP-Klasse (Ingress Protection)IP20
-
Schutzart IP im ungenutzten ZustandIP30
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

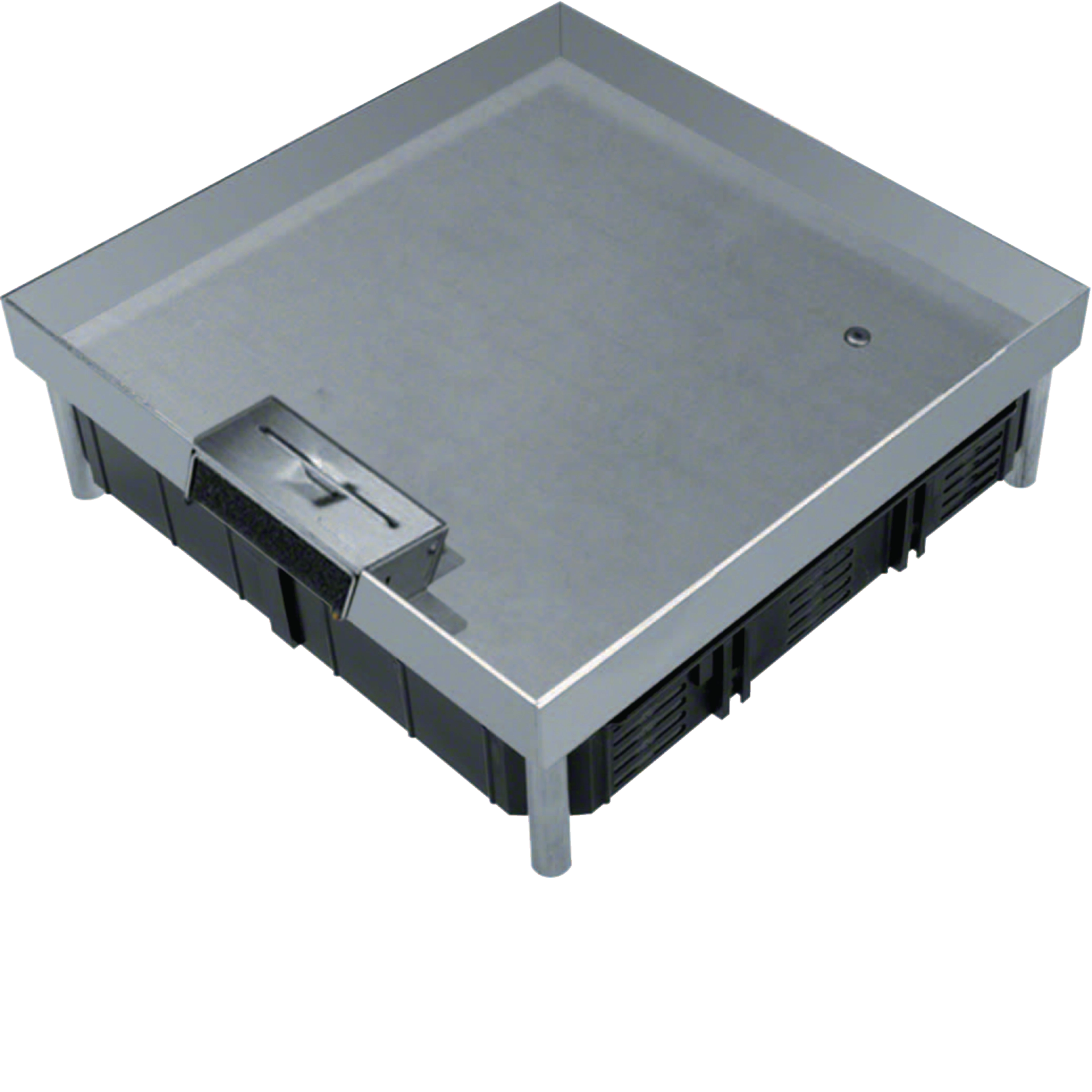

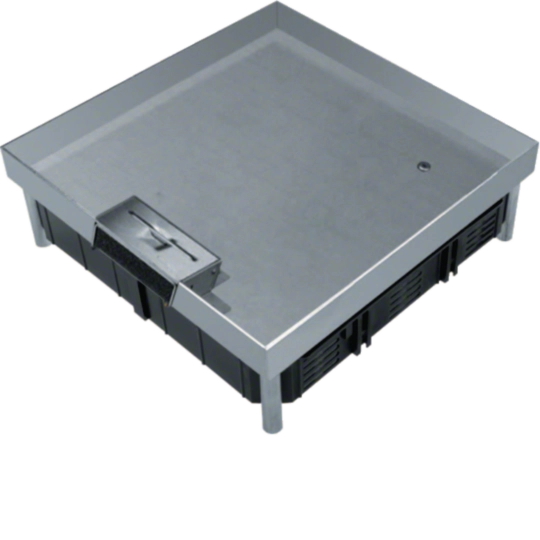

Produktbild EKQ1200LE2
-
Produktdatenblatt
Hager Produktdatenblatt EKQ1200LE2
Nivb Edelstahlkassette Q12 für 12 Inst-geräte Ltg-auslass eckig Höhe i/a 38/43mm
PDF -
Bedienungsanleitung
Montageanleitung für EKQ0xx, EKQ1xx, EKR0xx, EKR1xx, EKSQxx, EKSRxx - Schwerlastkassette (DE, Stand: 01.2017)
Bedienungsanleitung de-DE 2020-01-01
PDF38,45 kB
Montageanleitung für EKxx, UDMxx - Zubehör (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF676,78 kB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.
URL -
Konformitätserklärung
CE-Konformitätserklärung für EKQxx, EKRxx, EKSQxx, EKSRxx, UDKPQ06E - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF42,78 kB
Mehr Downloads
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
