Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA B-25A 30mA Typ A 3M ARF525D

EAN
3250611034643
Marke
Hager
VPE
1 Stück
Preisgruppe
H221
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
Preis
366,80 €
/ Stück *
366,80 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Weitere Informationen finden Sie unter: hager.de/afdd

Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA B-25A 30mA Typ A 3M

ARF525D

  • Zubehör
  • Technische Merkmale
  • Downloads
  • Weitere Produkte
Kontakt
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (12)
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Unter­span­nungs­aus­löser 2 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar
    • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
    • Hilfs­schal­ter­block 2 Produkte verfügbar
    • Hutschie­ne­n­a­d­apter 1 Produkte verfügbar

    Optionales Zubehör

    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Verrie­ge­lungs­funk­ti­onen
    • Hilfs­schal­ter­block
    • Hutschie­ne­n­a­d­apter
    • Modu­lare Phasen­schiene
    • LZ060

      Distanzstück für Wärmeentlastung
      3,35 €  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
      60,40 €  / Stück*
    • MZ205

      Unterspannungsauslöser für MCB RCBO < 125A 48V DC
      60,40 €  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
      60,40 €  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
      60,40 €  / Stück*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
      6,90 €  / Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      46,40 €  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      31,80 €  / Stück*
    • L061

      Erhöhungsprofil 15mm, 1 Modul
      2,10 €  / Stück*
    • KDN263AZ

      Phasenschiene 2P Gabelanschluss 10 mm² für ARFxxxD 12 Module
      10,60 €  / Stück*
    • KDN263AZS

      Phasenschiene 2P Gabelanschluss 10 mm² für ARFxxxD mit Hilfsschalter 10 Module
      10,90 €  / Stück*
    • KDN463BZ

      Phasenschiene 3P+N Gabelanschluss 10 mm² für ARFxxxD 24 Module
      49,40 €  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      25 A
    • Nenn­strom bei -25°C
      31,88 A
    • Nenn­strom bei -20 °C
      31,28 A
    • Nenn­strom bei -15°C
      30,68 A
    • Nenn­strom bei -10°C
      30,15 A
    • Nenn­strom bei -5°C
      29,47 A
    • Nenn­strom bei 0 °C
      28,86 A
    • Nenn­strom bei 5°C
      28,26 A
    • Nenn­strom bei 10°C
      27,66 A
    • Nenn­strom bei 15°C
      27,05 A
    • Nenn­strom bei 20 °C
      26,45 A
    • Nenn­strom bei 25°C
      25,84 A
    • Nenn­strom bei 30°C
      25 A
    • Nenn­strom bei 35°C
      24,64 A
    • Nenn­strom bei 40 °C
      24,03 A
    • Nenn­strom bei 45 °C
      23,43 A
    • Nenn­strom bei 50 °C
      22,98 A
    • Nenn­strom bei 55°C
      22,22 A
    • Nenn­strom bei 60°C
      21,62 A
    • Nenn­strom bei 65°C
      21,01 A
    • Nenn­strom bei 70°C
      20,41 A
    • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 61009-1
      10 kA
    • Schließ- und Abschalt­ver­mögen Idm
      10 kA
    • Bemes­sungs­feh­ler­strom Idn
      30 mA
    Archi­tektur
    • Auslö­se­cha­rak­te­ristik
      B
    • Polart
      1P+N
    Elek­tri­sche Haupt­at­tri­bute
    • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
      10 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      2 - 2 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      2 - 2 Nm
    • Nomi­nales Dreh­mo­ment
      2,10 - 2,10 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    Sicherheit
    • Typ des Fehler­strom­schutzes
      A
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      4000 V
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 230 V
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      7,95 W
    Einsatz­be­din­gungen
    • Ener­gie­be­gren­zungs­klasse I²t
      3
    • Betrieb­stem­pe­ratur
      -25 - 40 °C
    • Lager-/Trans­port­tem­pe­ratur
      -25 - 70 °C
    Ausdauer
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
      4000
    • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
      2000
    Kapa­zität
    • Anzahl Module
      3
    Abmes­sungen
    • Höhe
      83 mm
    • Breite
      53,20 mm
    • Tiefe
      70 mm
    Frequenz
    • Frequenz
      50 - 50 Hz

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild ARF525D | Hager Deutschland

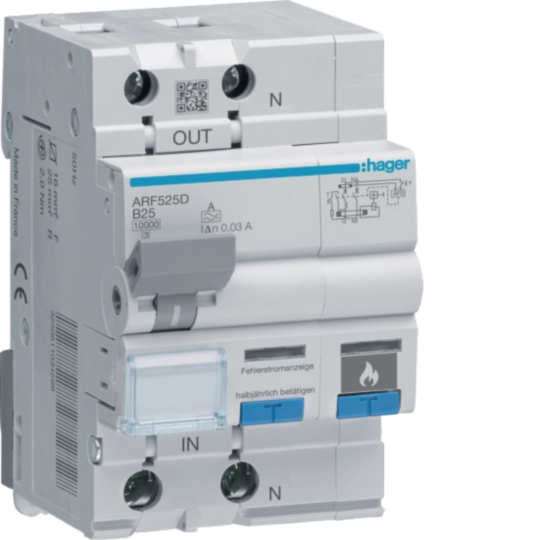

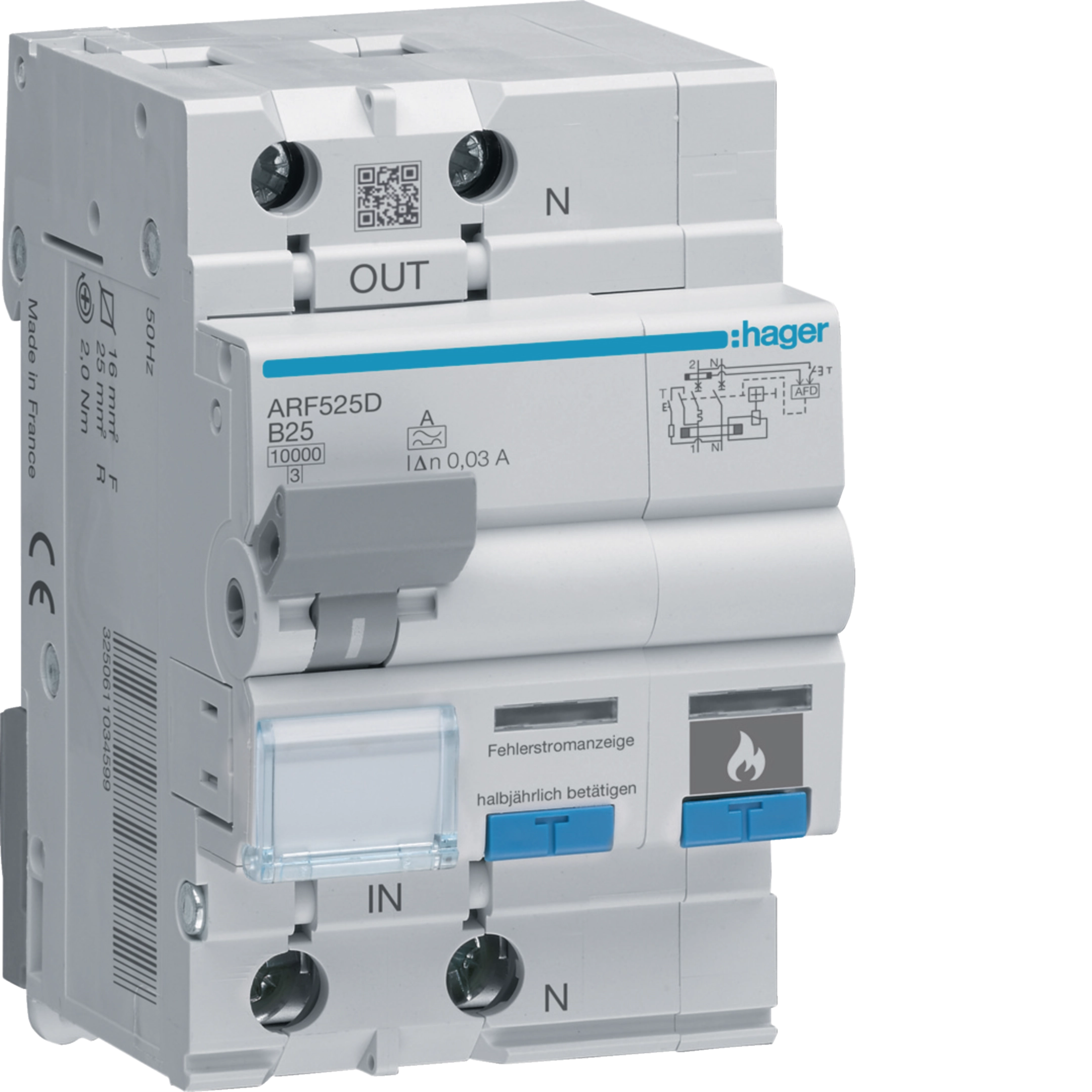

      Produktbild ARF525D

    • Produktdatenblatt

      Bild Hager Produktdatenblatt ARF525D | Hager Deutschland

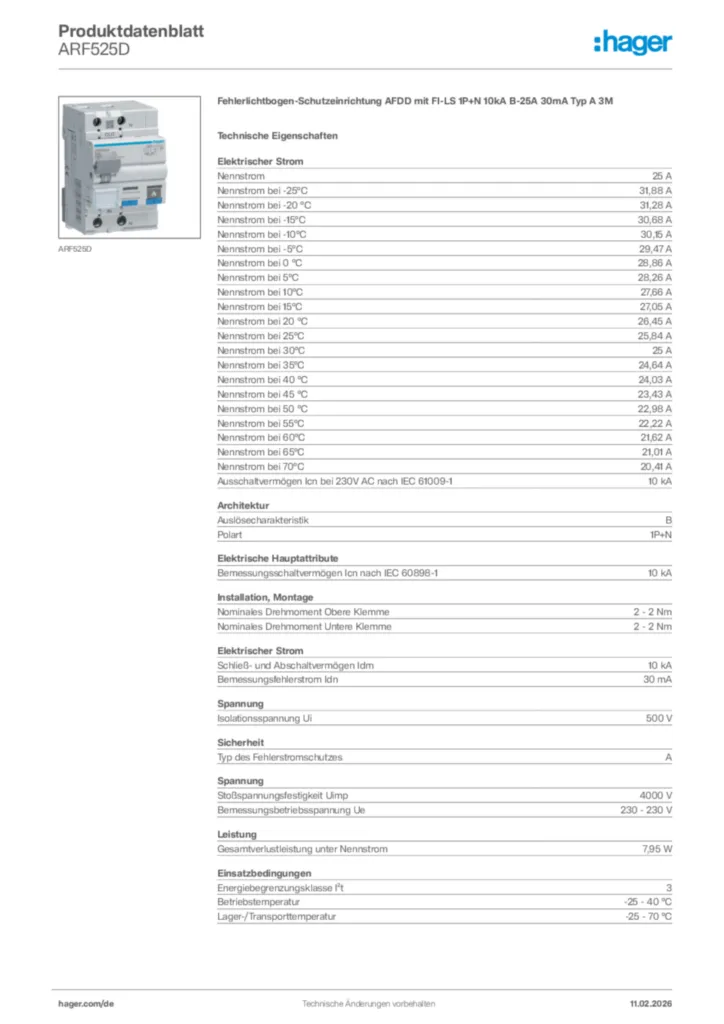

      Hager Produktdatenblatt ARF525D

      Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA B-25A 30mA Typ A 3M

      PDF

    • Montageanleitung

      Bild Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30 | Hager Deutschland

      Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30

      PDF
      886,86 kB

    • Technischer Anhang (Einzelprodukt)

      Bild Verlustleistungsdatenblatt | Hager Deutschland

      Verlustleistungsdatenblatt

      Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

      PDF
      847,80 kB

    • Tools

      Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

      Hagerplan - Der Ausschreibungstextkonfigurator

      Ausschreiben leicht gemacht

      URL

    • Konformitätserklärung

      Bild Declaration | Hager Deutschland

      Declaration

      Konformitätserklärung International 2020-02-25

      PDF
      98,98 kB
