Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 10kA C-10A 2M ARC560D
EAN
3250611019930
Marke
Hager
VPE
1 Stück
Preisgruppe
H221
Passende Tools
Preis
236,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Weitere Informationen finden Sie unter: hager.de/afdd
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 2 Produkte verfügbar -
Modulare Phasenschiene 6 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar -
Schutzkappe/-streifen für Phasenschiene 2 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar
Optionales Zubehör
-
KDN263B
Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 57 Module
51,40 € / Stück* -
KDN451DPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
27,30 € / Stück* -
KDN263APhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
10,90 € / Stück* -
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
59,90 € / Stück* -
KDN451EPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
127,80 € / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
14,90 € / Stück*
-
L061
Erhöhungsprofil 15mm, 1 Modul
2,10 € / Stück*
-
KZN023
Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
0,87 € / Stück* -
KZN024Endkappe für Phasenschiene 4 polig (1 Stk.)
0,94 € / Stück*
-
MZN176
Plombierdraht zum Plombieren der Modulargeräte
6,90 € / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
60,40 € / Stück* -
MZ205Unterspannungsauslöser für MCB RCBO < 125A 48V DC
60,40 € / Stück*
-
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
60,40 € / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
60,40 € / Stück*
-
LZ060Distanzstück für Wärmeentlastung
3,35 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom10 A
-
Nennstrom bei -25°C12,02 A
-
Nennstrom bei -20 °C11,85 A
-
Nennstrom bei -15°C11,68 A
-
Nennstrom bei -10°C11,50 A
-
Nennstrom bei -5°C11,33 A
-
Nennstrom bei 0 °C11,15 A
-
Nennstrom bei 5°C10,97 A
-
Nennstrom bei 10°C10,78 A
-
Nennstrom bei 15°C10,59 A
-
Nennstrom bei 20 °C10,40 A
-
Nennstrom bei 25°C10,20 A
-
Nennstrom bei 30°C10 A
-
Nennstrom bei 35°C9,86 A
-
Nennstrom bei 40 °C9,71 A
-
Nennstrom bei 45 °C9,56 A
-
Nennstrom bei 50 °C9,41 A
-
Nennstrom bei 55°C9,26 A
-
Nennstrom bei 60°C9,10 A
Architektur
-
AuslösecharakteristikC
-
Polart1P+N
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-110 kA
Installation, Montage
-
Nominales Drehmoment Obere Klemme2 - 2 Nm
-
Nominales Drehmoment Untere Klemme2 - 2 Nm
-
Nominales Drehmoment2 - 2 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp4000 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
Leistung
-
Gesamtverlustleistung unter Nennstrom2,65 W
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 60 °C
-
Lager-/Transporttemperatur-40 - 70 °C
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele4000
-
Gerätelebensdauer, elektrische Schaltspiele2000
Kapazität
-
Anzahl Module2
Abmessungen
-
Höhe85 mm
-
Breite35,50 mm
-
Tiefe70 mm
Frequenz
-
Frequenz50 - 50 Hz
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ARC560D
-
Produktdatenblatt

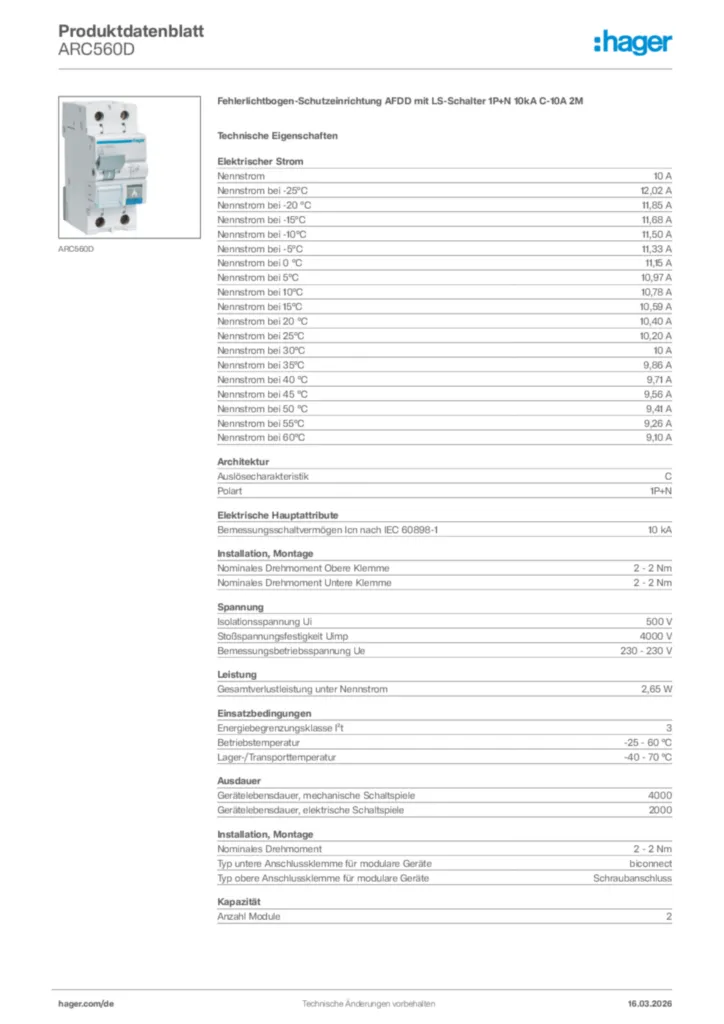

Hager Produktdatenblatt ARC560D
Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 10kA C-10A 2M
PDF -
Montageanleitung
Installationsanleitung für ARC506D, ARC906D - Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter (DE-FI, EN, Stand: 05.2019)
Montageanleitung en-GB, fi-FI, de-DE 2019-05-02
PDF830,83 kB
Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30
PDF775,85 kB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
