Deutschland
EAN
3250611034636
Marke
Hager
VPE
1 Stück
Preisgruppe
H221

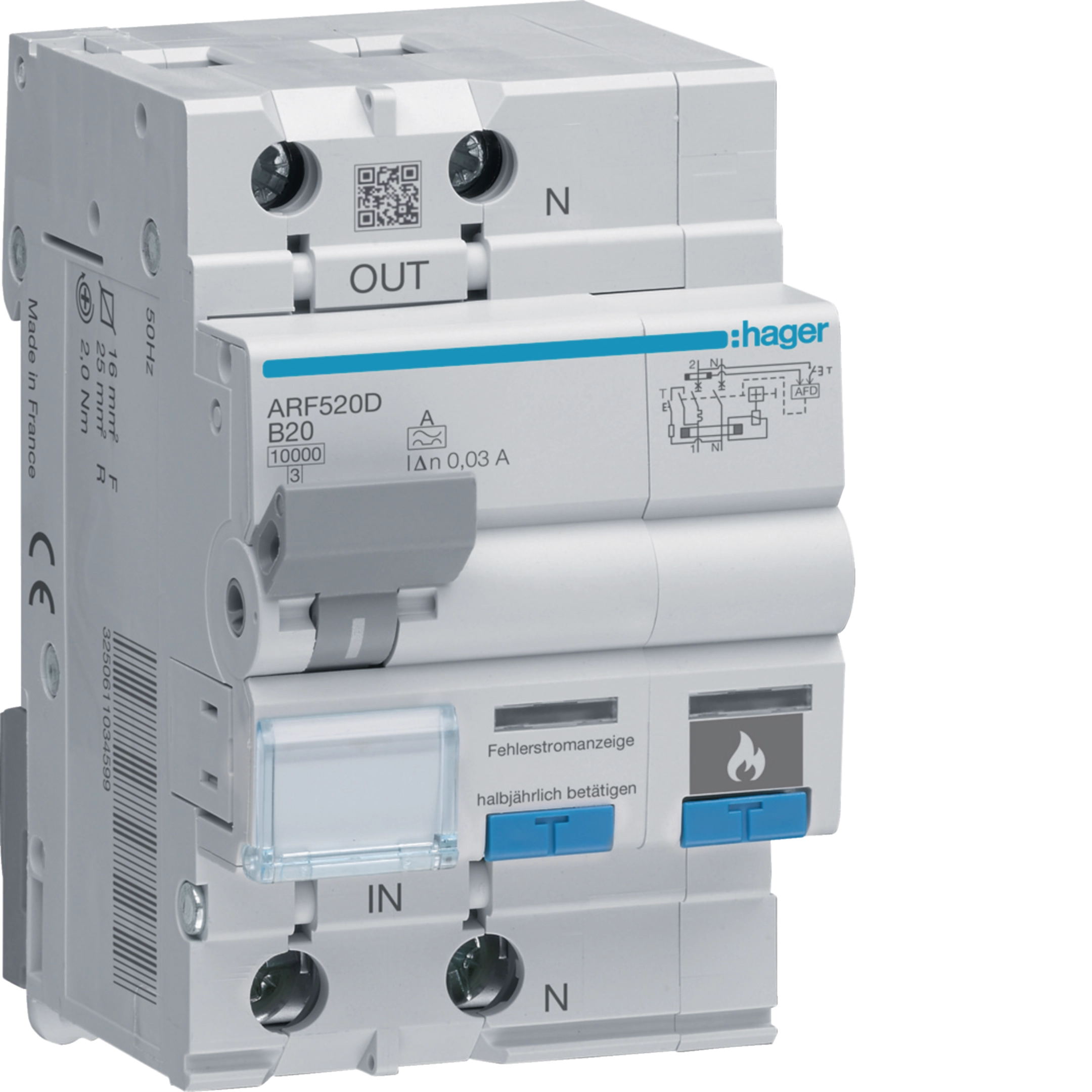

Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA B-20A 30mA Typ A 3M ARF520D
Preis
365,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Weitere Informationen finden Sie unter: hager.de/afdd
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar
Optionales Zubehör
-
LZ060
Distanzstück für Wärmeentlastung
3,35 € / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
60,40 € / Stück* -
MZ205Unterspannungsauslöser für MCB RCBO < 125A 48V DC
60,40 € / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
60,40 € / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
60,40 € / Stück*
-
MZN176
Plombierdraht zum Plombieren der Modulargeräte
6,90 € / Stück*
-
L061
Erhöhungsprofil 15mm, 1 Modul
2,10 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom20 A
-
Nennstrom bei -25°C24,80 A
-
Nennstrom bei -20 °C24,36 A
-
Nennstrom bei -15°C23,92 A
-
Nennstrom bei -10°C23,47 A
-
Nennstrom bei -5°C23,04 A
-
Nennstrom bei 0 °C22,60 A
-
Nennstrom bei 5°C22,16 A
-
Nennstrom bei 10°C21,73 A
-
Nennstrom bei 15°C21,29 A
-
Nennstrom bei 20 °C20,85 A
-
Nennstrom bei 25°C20,41 A
-
Nennstrom bei 30°C20 A
-
Nennstrom bei 35°C19,53 A
-
Nennstrom bei 40 °C19,10 A
-
Nennstrom bei 45 °C18,66 A
-
Nennstrom bei 50 °C18,20 A
-
Nennstrom bei 55°C17,78 A
-
Nennstrom bei 60°C17,34 A
-
Nennstrom bei 65°C16,90 A
-
Nennstrom bei 70°C16,46 A
-
Ausschaltvermögen Icn bei 230V AC nach IEC 61009-110 kA
-
Schließ- und Abschaltvermögen Idm10 kA
-
Bemessungsfehlerstrom Idn30 mA
Architektur
-
Polart1P+N
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-110 kA
Installation, Montage
-
Nominales Drehmoment Obere Klemme2 - 2 Nm
-
Nominales Drehmoment Untere Klemme2 - 2 Nm
-
Nominales Drehmoment2,10 - 2,10 Nm
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp4000 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
Leistung
-
Gesamtverlustleistung unter Nennstrom6,08 W
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 40 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele4000
-
Gerätelebensdauer, elektrische Schaltspiele2000
Kapazität
-
Anzahl Module3
Abmessungen
-
Höhe83 mm
-
Breite53,20 mm
-
Tiefe70 mm
Frequenz
-
Frequenz50 - 50 Hz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

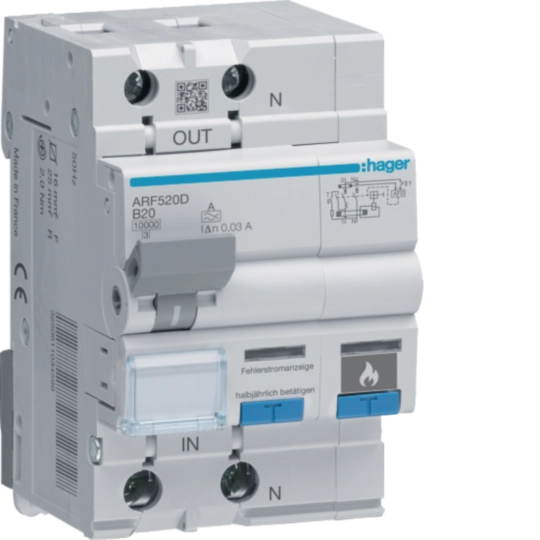

Produktbild ARF520D
-
Produktdatenblatt

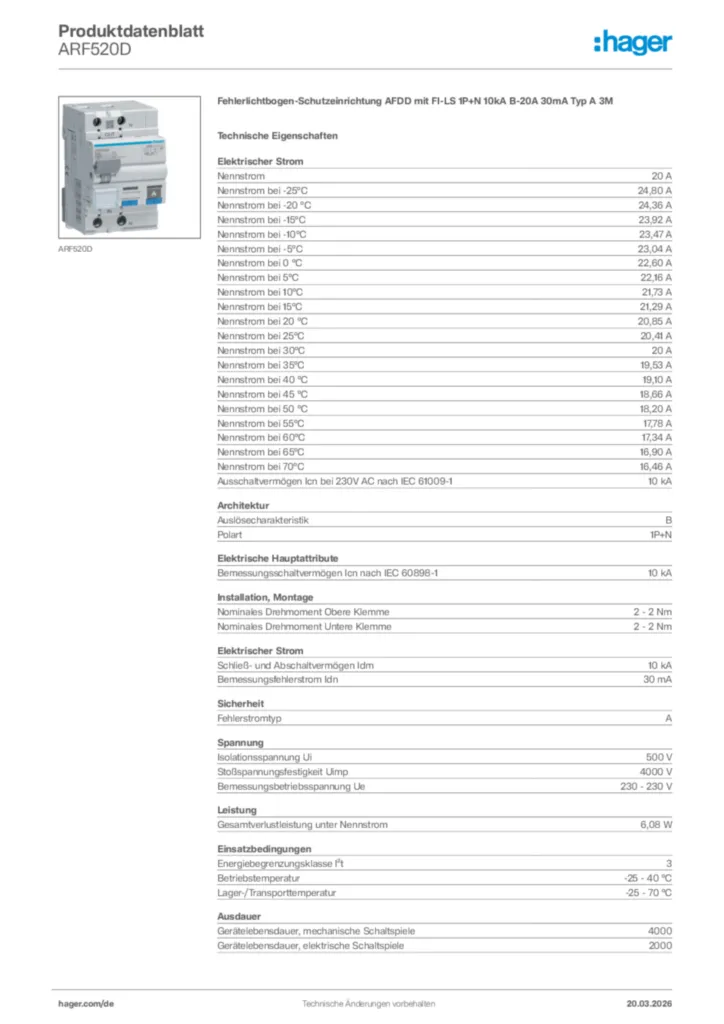

Hager Produktdatenblatt ARF520D
Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA B-20A 30mA Typ A 3M
PDF -
Montageanleitung
Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30
PDF886,86 kB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2020-02-25
PDF98,98 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ARC975DFehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA C-25A 2MPreis240,80 €/ Stück * -
2
ARF975DFehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 6kA C-25A 30mA Typ A 3MPreis349,10 €/ Stück * -
3
ARF910DFehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 6kA B-10A 30mA Typ A 3MPreis319,40 €/ Stück * -
4
ARF913DFehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 6kA B-13A 30mA Typ A 3MPreis322,70 €/ Stück * -
5
ARC516DFehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 10kA B-16A 2MPreis229,70 €/ Stück *
Ausschreibungstext
Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA B-20A 30mA Typ A 3M
AFDD nach DIN EN 62606 (VDE 0665-10), kombiniert mit FI/LS-Schalter 1P+N nach DIN EN 61009-1 (VDE 0664-20), DIN EN 61009-2-1 (VDE 0664-21), mit Differenzstromüberwachung Typ A (30 mA), mit Schraubtechnik, blaue Test-Tasten für die AFD-Einheit mit Fehlerlichtbogenanzeige und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Nennstrom: 20 A
Auslösecharakteristik: B
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Schließ- und Abschaltvermögen Idm: 10 kA
Bemessungsfehlerstrom Idn: 30 mA
Anzahl Module: 3
Fabrikat : Hager oder gleichwertig
Artikel : ARF520D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
AFDD nach DIN EN 62606 (VDE 0665-10), kombiniert mit FI/LS-Schalter 1P+N nach DIN EN 61009-1 (VDE 0664-20), DIN EN 61009-2-1 (VDE 0664-21), mit Differenzstromüberwachung Typ A (30 mA), mit Schraubtechnik, blaue Test-Tasten für die AFD-Einheit mit Fehlerlichtbogenanzeige und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Nennstrom: 20 A
Auslösecharakteristik: B
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Schließ- und Abschaltvermögen Idm: 10 kA
Bemessungsfehlerstrom Idn: 30 mA
Anzahl Module: 3
Fabrikat : Hager oder gleichwertig
Artikel : ARF520D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
