Der Fehlerstrom-Leitungsschutzschalter FI/LS 1P+N 10kA B-16A 30mA Typ A kombiniert Leitungsschutz und Fehlerstromschutz in einem Gerät. Bietet Schutz gegen Überlast, Kurzschluss sowie Fehlerströme. Ideal für Wohn- und Geschäftsgebäude, bietet er eine schnelle Abschaltung bei Fehlerstromerkennung und unterstützt eine sichere Elektroinstallation nach VDE.

EAN

3250611067764

Marke

Hager

VPE

1 Stück

Preisgruppe

H271

Hagerplan - Der Ausschreibungstextkonfigurator Zählerplatz-Konfigurator ZPlan

Fehlerstrom-Leitungsschutzschalter FI-LS (RCBO)

Fehlerstrom-Leitungsschutzschalter, FI/LS-Schalter, 1P+N 10kA B-16A 30mA Typ A ADA516D

Name: ADA516D
Brand: Hager
SKU: ADA516D
Price: 148.5 EUR

Preis

148,50 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Modulare Phasenschiene 6 Produkte verfügbar
Schutzkappe/-streifen für Phasenschiene 2 Produkte verfügbar
Verbindungskabel für Verteilerfelder 5 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar

Passend zu 5 Produkte verfügbar

Technische Merkmale

Polart

1P+N
Auslösecharakteristik

B
Polanzahl

2

Fehlerstromtyp

A
IP-Klasse (Ingress Protection)

IP2X

Bemessungsschaltvermögen Icn nach IEC 60898-1

10 kA

Anschlussart

Schraubanschluss

Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V
Max. Betriebsspannung

240 V
Bemessungsbetriebsspannung Ue

240 - 240 V
Überspannungskategorie gemäß IEC 60947-1

3
Versorgungsspannungsart

AC

Nennstrom

16 A
Bemessungsfehlerstrom Idn

30 mA
Nennstrom bei -25°C

18,50 A
Nennstrom bei -20 °C

18,30 A
Nennstrom bei -15°C

18,10 A
Nennstrom bei -10°C

17,90 A
Nennstrom bei -5°C

17,70 A
Nennstrom bei 0 °C

17,40 A
Nennstrom bei 5°C

17,20 A
Nennstrom bei 10°C

17 A
Nennstrom bei 15°C

16,70 A
Nennstrom bei 20 °C

16,50 A
Nennstrom bei 25°C

16,20 A
Nennstrom bei 30°C

16 A
Nennstrom bei 35°C

15,80 A
Nennstrom bei 40 °C

15,60 A
Nennstrom bei 45 °C

15,40 A
Nennstrom bei 50 °C

15,20 A
Nennstrom bei 55°C

15 A
Nennstrom bei 60°C

14,80 A
Einstellung des thermischen Auslösers in AC

1,13 - 1,45 A
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern

1
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern

0,95
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern

0,90
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern

0,85
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

10 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-1

7,50 kA

Gesamtverlustleistung unter Nennstrom

5,20 W

Frequenz

50 - 50 Hz

Max. Höhe

2000 m
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 40 °C
Lager-/Transporttemperatur

-25 - 70 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Luftfeuchtigkeitsschutz

Für alle Klimabereiche

Nominales Drehmoment Untere Klemme

2,10 - 2,10 Nm
Nominales Drehmoment Obere Klemme

2,10 - 2,10 Nm
Nominales Drehmoment

2,10 - 2,10 Nm
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ untere Anschlussklemme für modulare Geräte

biconnect

Gerätelebensdauer, elektrische Schaltspiele

2000
Gerätelebensdauer, mechanische Schaltspiele

2000

Anschlussquerschnitt bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 25 mm²

Anzahl Module

2

Höhe

83 mm
Breite

35 mm
Tiefe

68 mm

Geeignet für DIN Schiene

Ja

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - RCBO 1P+N 6kA B-16A 30mA A (English)

PDF

16,18 MB

Hager REACH declaration ADA516D

PDF

Hager RoHS Report ADA516D

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild ADA516D

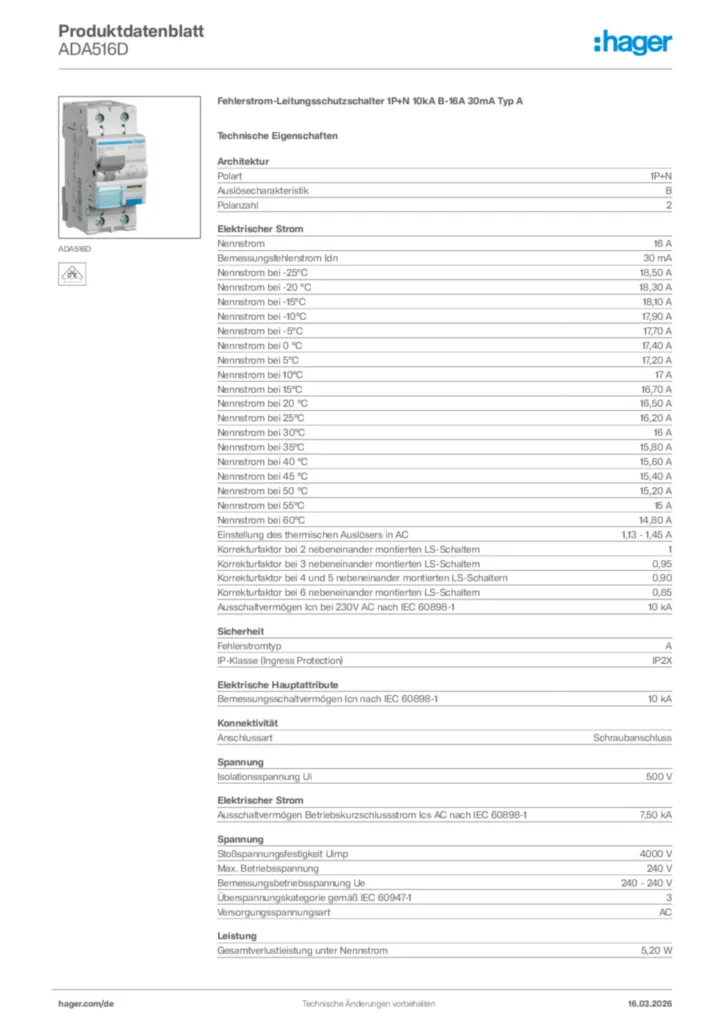

Produktdatenblatt

Hager Produktdatenblatt ADA516D

Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-16A 30mA Typ A

PDF
Montageanleitung

Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-03-24

PDF

1,45 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Zählerplatz-Konfigurator ZPlan

Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-04-05

PDF

911,17 kB

Mehr Downloads

Ausschreibungstext

Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-16A 30mA Typ A

Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowie Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.

Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 16 A
Bemessungsfehlerstrom Idn: 30 mA
Typ des Fehlerstromschutzes: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 5,20 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²

Fabrikat : Hager oder gleichwertig
Artikel : ADA516D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
