KNX Touch Control, Visualisierung mit 3,5" Touch-Display und integrierter BCU 75740101
KNX Touch Control verfügt über ein 3,5" TFT-Display und einen integrierten Busankoppler. Einfache Installation in 60 mm Schalterdosen. Es unterstützt die Steuerung von Heizung, Kühlung und Licht über Tastsensor-Funktionen sowie Rollladensteuerung. Bis zu 10 konfigurierbare Seiten bieten individuelle Einstellungsmöglichkeiten. Kompatibel für die Inbetriebnahme mit ETS 4 oder 5.
EAN
3250617032582
Marke
Berker
VPE
1 Stück
Preisgruppe
B080
Preis
828,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Designrahmen 22 Produkte verfügbar -
Temperaturfühler 2 Produkte verfügbar
Vervollständigen Sie Ihr System
-
13191909
Designrahmen eckig polarweiß matt
5,30 € / Stück* -
13192104Designrahmen rund Edelstahl mattiert
42,70 € / Stück* -
13192109Designrahmen rund Glas, polarweiß
42,70 € / Stück* -
13192116Designrahmen rund Glas, schwarz
42,70 € / Stück* -
13192145Designrahmen rund schwarz, glänzend
8,00 € / Stück* -
13192184Designrahmen rund Aluminium eloxiert
42,70 € / Stück* -
13192189Designrahmen rund polarweiß, glänzend
5,30 € / Stück* -
13192204Designrahmen eckig Edelstahl mattiert
42,70 € / Stück* -
13192245Designrahmen eckig schwarz, glänzend
8,00 € / Stück* -
13192284Designrahmen eckig Aluminium eloxiert
42,70 € / Stück* -
13193606Designrahmen eckig Edelstahl gebürstet
42,70 € / Stück* -
13196084Designrahmen rund alu matt, lackiert
8,00 € / Stück* -
13196086Designrahmen rund anthrazit matt
8,00 € / Stück* -
13196089Designrahmen rund polarweiß matt
5,30 € / Stück* -
13196099Designrahmen eckig weiß matt
5,30 € / Stück* -
13196414Designrahmen eckig Glas, alu
42,70 € / Stück* -
13196424Designrahmen eckig alu matt, lackiert
8,00 € / Stück* -
13196616Designrahmen eckig Glas, schwarz
42,70 € / Stück* -
13196909Designrahmen eckig Glas, polarweiß
42,70 € / Stück* -
13197006Designrahmen eckig anthrazit, matt
8,00 € / Stück*
-
EK088
Temperaturfühler AP IP55 für TE3xx und Berker Sensorik
59,40 € / Stück* -
EK090Fußbodentemperaturfühler für TE3xx und Berker Sensorik
38,80 € / Stück*
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS
Werkstoff
-
FarbeSchwarz
-
WerkstoffMetall, Kunststoff
Konnektivität
-
Mit Bussystem FunkbusNein
Einsatzbedingungen
-
EnergieeffizienzklasseIV (2%)
-
Betriebstemperatur0 - 50 °C
Texte
-
AnschlussAnschluss für externen Temperaturfühler und Binärkontakte
-
Funktion16 Zeitschaltfunktionen und Wecker, Logikbaustein 4x UND, 4x ODER mit je 4 Eingängen, Funktionen, z. B. Schalten, Dimmen, Jalousiesteuerung, bis zu 16 Szenen, Klimaregelung, Scharfschalten von Alarmanlagen, Datum, Uhrzeit, Automatikfunktionen zur Steuerung von Beleuchtung, Jalousien und Rollläden, Klima- und Lüftungsanlagen, Sperrfunktion zum Reinigen der Bedienoberfläche
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

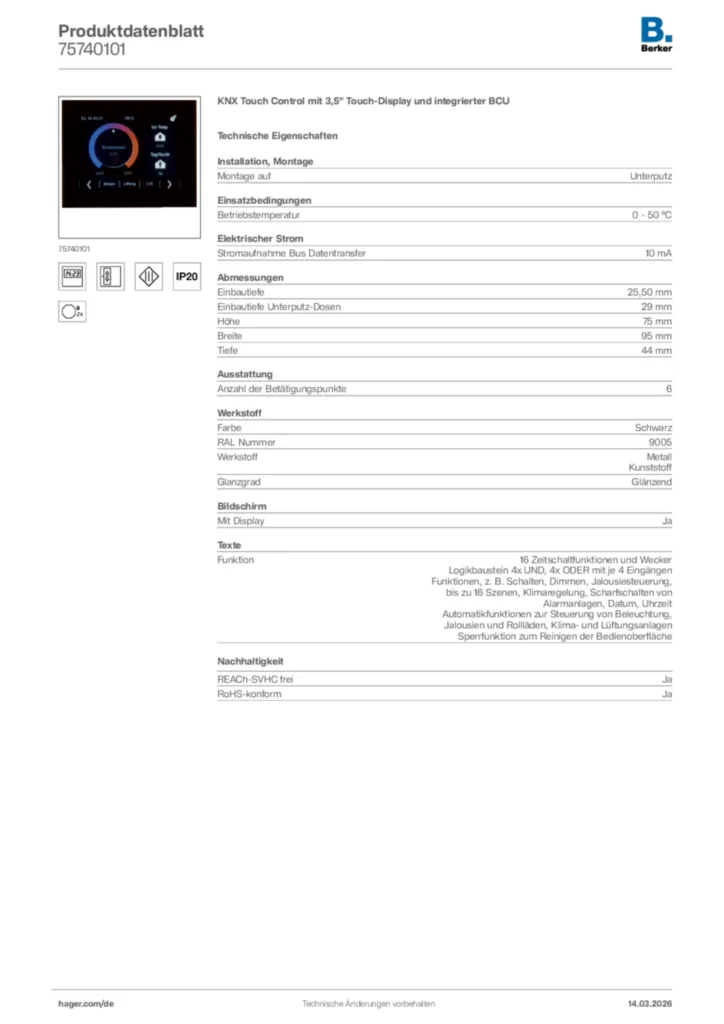

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 75740101
-
Montageanleitung
Bedienungs- und Montageanleitung für 75740101 - KNX Touch Control (DE-EN-FR-IT-NL, Stand: 03.2021)
Montageanleitung International 2022-02-16
PDF9,38 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
Produktinformation
KNX-Sensorik
(15DE0190)
PDF708,72 kB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS4) für 75740101 - KNX Touch Control (DE-EN)
KNX Produktdatenbank International 2020-01-01
KNXPROD6,38 MB
KNX Produktdatenbank (ab ETS4) für 75740101 - KNX Touch Control (EN-FR)
KNX Produktdatenbank International 2020-01-01
KNXPROD6,97 MB -
Applikationshandbuch
Applikationsbeschreibung ETS für75740101 - KNX Touch Control (DE, 2016-07), ETS link
Applikationshandbuch de-DE, it-IT 2015-02-25
PDF17,02 MB
Applikationsbeschreibung ETS für75740101 - KNX Touch Control (EN, 2016-07), ETS link
Applikationshandbuch en-GB, pl-PL 2016-07-04
PDF7,93 MB
Applikationsbeschreibung ETS für 75740101 - KNX Touch Control Symbole (DE, 2015-03)
Applikationshandbuch de-DE 2015-05-21
PDF1,71 MB
Applikationsbeschreibung ETS für 75740101 - KNX Touch Control Symbole (EN, 2015-07)
Applikationshandbuch en-GB, pl-PL 2015-07-22
PDF1,70 MB -
Tools
Hager Pilot App - Konfigurator für domovea, flow und Elcom
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470), den Energiemanagement Controller (XEM461) und dem Elcom Server (TJA510N) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung
Konformitätserklärung International 2021-03-24
PDF904,06 kB
Konformitätserklärung
Konformitätserklärung International 2021-03-24
PDF904,06 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
75040001Busankoppler Up KNX79,00 €/ Stück * -
2
80040001Busankoppler UP KNX79,00 €/ Stück * -
3
80040002Busankoppler mit rundem Tragring UP KNX79,00 €/ Stück * -
4
80040011Busankoppler UP KNX, 10 Stück790,00 €/ Stück * -
5
75662726Tastsensor 2fach mit Beschriftungsfeldern, RTR, Display Q.x anthrazit, samt410,30 €/ Stück *
Ausschreibungstext
KNX Touch Control mit 3,5" Touch-Display und integrierter BCU
KNX Touch Control mit TFT-Display und integriertem Busankoppler. Für die Montage in handelsübliche 60 mm Schalterdosen, Busanschluss über Anschlussklemme, Spannungsversorgung über Anschlussklemme, Anschlussbuchse für Binärkontakte oder externen Temperaturfühler. Für Schraubbefestigung über Tragring. Vergleich der aktuellen Raumtemperatur mit der eingestellten Soll-Temperatur, Steuern des aktuellen Bedarfs an Heiz- und Kühlgeräte, einstellen von Automatikfunktionen, bis zu 10 frei konfigurierbare Displayseiten, Tastsensor-Funktionen zum schalten und dimmen von Beleuchtungskreisen, fahren von Rollladen/Jalousie oder ähnlichen Behängen, Drehreglerfunktionen zum dimmen von Beleuchtungskreisen, zum stufenlosen steuern von Lüftungs-, Klimageräten oder einstellen der individuellen Solltemperatur. Für die Inbetriebnahme mit ETS 4 oder 5.
Farbe: Schwarz
Werkstoff: Metall
Kunststoff
Mit Bussystem Funkbus: Nein
Energieeffizienzklasse: IV (2%)
Betriebstemperatur: 0 - 50 °C
Abmessungen: 75 x 95 mm
Fabrikat : Berker oder gleichwertig
Artikel : 75740101
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
KNX Touch Control mit TFT-Display und integriertem Busankoppler. Für die Montage in handelsübliche 60 mm Schalterdosen, Busanschluss über Anschlussklemme, Spannungsversorgung über Anschlussklemme, Anschlussbuchse für Binärkontakte oder externen Temperaturfühler. Für Schraubbefestigung über Tragring. Vergleich der aktuellen Raumtemperatur mit der eingestellten Soll-Temperatur, Steuern des aktuellen Bedarfs an Heiz- und Kühlgeräte, einstellen von Automatikfunktionen, bis zu 10 frei konfigurierbare Displayseiten, Tastsensor-Funktionen zum schalten und dimmen von Beleuchtungskreisen, fahren von Rollladen/Jalousie oder ähnlichen Behängen, Drehreglerfunktionen zum dimmen von Beleuchtungskreisen, zum stufenlosen steuern von Lüftungs-, Klimageräten oder einstellen der individuellen Solltemperatur. Für die Inbetriebnahme mit ETS 4 oder 5.
Farbe: Schwarz
Werkstoff: Metall
Kunststoff
Mit Bussystem Funkbus: Nein
Energieeffizienzklasse: IV (2%)
Betriebstemperatur: 0 - 50 °C
Abmessungen: 75 x 95 mm
Fabrikat : Berker oder gleichwertig
Artikel : 75740101
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
