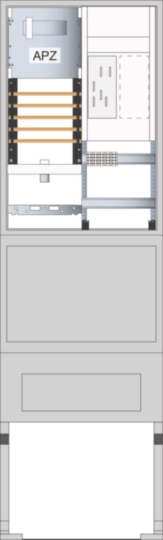

Zähleranschlusssäule 205, univers Z, 1 Zählerplatz, eHZ, 5-polig, Basis, APZ ZAS205BE15A
Die Zähleranschlusssäule 205 univers Z für 1 Zählerplatz, eHZ, 5-polig, bietet Schutzart IP Standard 44 und besteht aus glasfaserverstärktem Polyester nach DIN EN 14598. Erfüllt DIN VDE 0603-1 und DIN VDE 0603-2-1. Geeignet für Freistand oder Reihenanordnung, mit 180° Türöffnungswinkel und optionaler Erweiterung durch Zusatzbauteile.
EAN
3250611073338
Marke
Hager
VPE
1 Stück
Preisgruppe
H080
Preis
2.461,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.Zur sicheren und TAB-konformen Planung nutzen Sie bitte unsere regionalspezifischen Bestellhinweise oder wenden Sie sich an unser regionales TSC.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modularer Lasttrennschalter 1 Produkte verfügbar -
Sicherungskasten 1 Produkte verfügbar -
Quick-Connect Klemme 4 Produkte verfügbar -
Verteilerfeld für Installationsverteiler 1 Produkte verfügbar -
Berührungsschutzabdeckung 1 Produkte verfügbar -
Mehr sehen 18 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
SH363N
Kompaktschalter 63A 3 Schließer 400V AC 2,5PLE
57,40 € / Stück*
-
ZAN334C
Hausanschlusskasten, KH00, Baureihe K3, 1x3NH00, Polyesterdeckel
219,30 € / Stück*
-
FZ381
Träger, univers Z, mit 2 x 14 PE/N-Klemmen in Quick-Connect Technik, waagerecht
22,80 € / Stück* -
FZ383Träger, univers Z, mit 2 x 22 PE/N-Klemmen in Quick-Connect Technik, waagerecht
33,20 € / Stück* -
KN06EKlemmen QC PE 6Klemmstellen
5,80 € / Stück* -
KN06NKlemmen QC N 6Klemmstellen
5,80 € / Stück*
-
EHZ001KBKE-I-Datenschnittstelle (OKK), 1Mbit, Länge 450mm
70,90 € / Stück*
-
ZAY50994Profilhalbzylinder, Zubehör, mit 2 Schlüsseln
27,70 € / Stück* -
ZAY78842Doppelschließung, Zubehör, komplett, ohne Profilhalbzylinder
65,20 € / Stück*
-
ZAY69846Türöffnungsbegrenzer, Zubehör
59,30 € / Stück*
-
ZAY90274Bodenrost, Zubehör, aus Stahlblech, für Baureihe 155/175/205
166,30 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,75 € / Stück*
-
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
34,50 € / Stück*
-
KH23CHauptleitungsabzweigklemme universZ 3P 2x25/2x16mm² fingersicher
23,40 € / Stück* -
KH25CHauptleitungsabzweigklemme univers 5P 2x25/2x16mm² fingersicher
38,50 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe2010 mm
-
Breite583 mm
-
Tiefe277 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Ausstattung
-
Anzahl Felder2
-
Anzahl Zählerplätze <=63 A1
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze0
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen7
-
Multimedia Feld BereichOhne
-
Anzahl Sammelschienendurchführungen0
-
Anschluss-/Steckertyp NAR SG/TRE FeldSammelschiene
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Konnektivität
-
Montageartteilversenkt
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser2
-
Ausführung des HandgriffesSchwenkhebelgriff
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
Netzform
-
NetzformTN-S
Kapazität
-
Anzahl Verteilerfeld1
Anschluss
-
Art der SammelschieneneinspeiseklemmeBis 16 mm²
-
Anschlussquerschnitt Zählerzugangsleitung10-10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10-10 mm²
-
Anzahl der RJ45 Anschlüsse0
-
Anschluss-/SteckertypSammelschiene
Architektur
-
Polanzahl5
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZAS205BE15A
-
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192,95 kB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Montageanleitung
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
PDF628,68 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-10
PDF204,16 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAS131BD45AZähleranschlusschrank, universZ, 2 Zählerplätze, 3-Punkt, 5-pol, Leerfeld, Basis, APZPreis3.724,60 €/ Stück * -
2
ZAS132BD65AZähleranschlusschrank, universZ, 2 Zählerplätze, 3-Punkt, 5-pol, 2xLeerfeld, Basis, APZPreis4.618,30 €/ Stück * -
3
ZAS132BE65AZähleranschlusschrank, universZ, 2 Zählerplätze, EHZ, 5-pol, 2xLeerfeld, Basis, APZPreis4.594,40 €/ Stück * -
4
ZAS175BD14Zähleranschlusssäule 175, universZ, 1 Zählerplatz, 3-Punkt, 4-polig, BasisPreis2.189,00 €/ Stück * -
5
ZAS175BD15Zähleranschlusssäule 175, universZ, 1 Zählerplatz, 3-Punkt, 5-polig, BasisPreis2.200,10 €/ Stück *
Ausschreibungstext
Zähleranschlusssäule 205, universZ, 1 Zählerplatz, eHZ, 5-polig, Basis, APZ
Zähleranschlusssäule, Schutzart IP 44, als Basissäule inklusiv Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Die Zähleranschlusssäule erfüllt die Anforderungen der DIN VDE 0603-1 in Verbindung mit der DIN VDE 0603-2-1.
Weiterhin ist die Anlage basierend auf den geltenden Anwendungsrichtlinien der VDE-AR-N 4100:2019-04 inkl. der zugehörigen Berichtigung VDE-AR-N 4100 Ber 1:2019 aufgebaut. Durch Zusatzbauteile wird die Basissäule zu einer anschlussfertigen Zähleranschlusssäule des entsprechenden VNB ausgebaut.
Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z.B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden.
Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle, verhindert das Eindringen von Fremdkörpern und ist stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie: Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB.
Der Einbau besteht aus schutzisolierten Zählerfeldern nach DIN VDE 0603-1 (Funktionsflächen) für Zähler. Zählerplätze sind vorgerichtet für eine IP54 Abdeckung. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 2010 mm
Breite: 583 mm
Tiefe: 277 mm
Anzahl Felder: 2
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Montageart: teilversenkt
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Ausführung des Handgriffes: Schwenkhebelgriff
Farbe: Lichtgrau
RAL Nummer: 7035
Fabrikat : Hager oder gleichwertig
Artikel : ZAS205BE15A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Zähleranschlusssäule, Schutzart IP 44, als Basissäule inklusiv Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Die Zähleranschlusssäule erfüllt die Anforderungen der DIN VDE 0603-1 in Verbindung mit der DIN VDE 0603-2-1.
Weiterhin ist die Anlage basierend auf den geltenden Anwendungsrichtlinien der VDE-AR-N 4100:2019-04 inkl. der zugehörigen Berichtigung VDE-AR-N 4100 Ber 1:2019 aufgebaut. Durch Zusatzbauteile wird die Basissäule zu einer anschlussfertigen Zähleranschlusssäule des entsprechenden VNB ausgebaut.
Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z.B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden.
Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle, verhindert das Eindringen von Fremdkörpern und ist stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie: Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB.
Der Einbau besteht aus schutzisolierten Zählerfeldern nach DIN VDE 0603-1 (Funktionsflächen) für Zähler. Zählerplätze sind vorgerichtet für eine IP54 Abdeckung. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 2010 mm
Breite: 583 mm
Tiefe: 277 mm
Anzahl Felder: 2
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Montageart: teilversenkt
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Ausführung des Handgriffes: Schwenkhebelgriff
Farbe: Lichtgrau
RAL Nummer: 7035
Fabrikat : Hager oder gleichwertig
Artikel : ZAS205BE15A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
