Leitungsschutzschalter Hager MCB 3P 415V Typ C 4A Icn 10kA 3TE NCN304
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Phasentrennungsfunktionen 1 Produkte verfügbar -
Mehr sehen 8 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
LZ060
Distanzstück für Wärmeentlastung
1.45 CHF / Stück*
-
MZ201
Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
22.65 CHF / Stück* -
MZ202Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
26.25 CHF / Stück* -
MZ221Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
25.20 CHF / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56.80 CHF / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59.90 CHF / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
59.90 CHF / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56.80 CHF / Stück*
-
MZN121
Phasenabschottung für Leitungsschutzschalter 10kA
3.10 CHF / Set*
-
MZN173Neutralleitertrenner 63A
13.50 CHF / Stück*
-
MZN175Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
14.35 CHF / Stück* -
MZN176Plombierdraht zum Plombieren der Modulargeräte
18.40 CHF / 10 Stück*
-
MZN120Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
1.15 CHF / Stück*
-
KDN363APhasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
16.00 CHF / Stück* -
KDN380APhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
19.25 CHF / Stück* -
KDN380BPhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
79.80 CHF / Stück*
-
KZN023Endkappe für Phasenschiene 2 und 3 polig (10 Teile)
9.45 CHF / 10 Stück*
Technische Merkmale
-
Nennstrom4 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-215 kA
-
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-110 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-230 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-215 kA
-
Nennstrom bei -25°C4,88 A
-
Nennstrom bei -20°C4,80 A
-
Nennstrom bei -15°C4,73 A
-
Nennstrom bei -10°C4,65 A
-
Nennstrom bei -5°C4,58 A
-
Nennstrom bei 0°C4,50 A
-
Nennstrom bei 5°C4,42 A
-
Nennstrom bei 10°C4,34 A
-
Nennstrom bei 15°C4,26 A
-
Nennstrom bei 20°C4,17 A
-
Nennstrom bei 25°C4,09 A
-
Nennstrom bei 30°C4 A
-
Nennstrom bei 35°C3,90 A
-
Nennstrom bei 40°C3,79 A
-
Nennstrom bei 45°C3,69 A
-
Nennstrom bei 50°C3,58 A
-
Nennstrom bei 55°C3,46 A
-
Nennstrom bei 60°C3,34 A
-
Nennstrom bei 65°C3,22 A
-
Nennstrom bei 70°C3,10 A
-
Polart3P
-
AuslösecharakteristikC
-
Anzahl Module3
-
Ausschaltvermögen Icn AC nach IEC60898-110 kA
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit6000 V
-
Frequenz50 - 60 Hz
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
-
Schutzart IPIP20
-
Grad der Verunreinigung nach IEC60664 / IEC60947-22
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 70 °C
-
Gesamtverlustleistung unter Nennstrom8,18 W
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
-
Anschluss-/SteckertypSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Höhe83 mm
-
Breite52,50 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

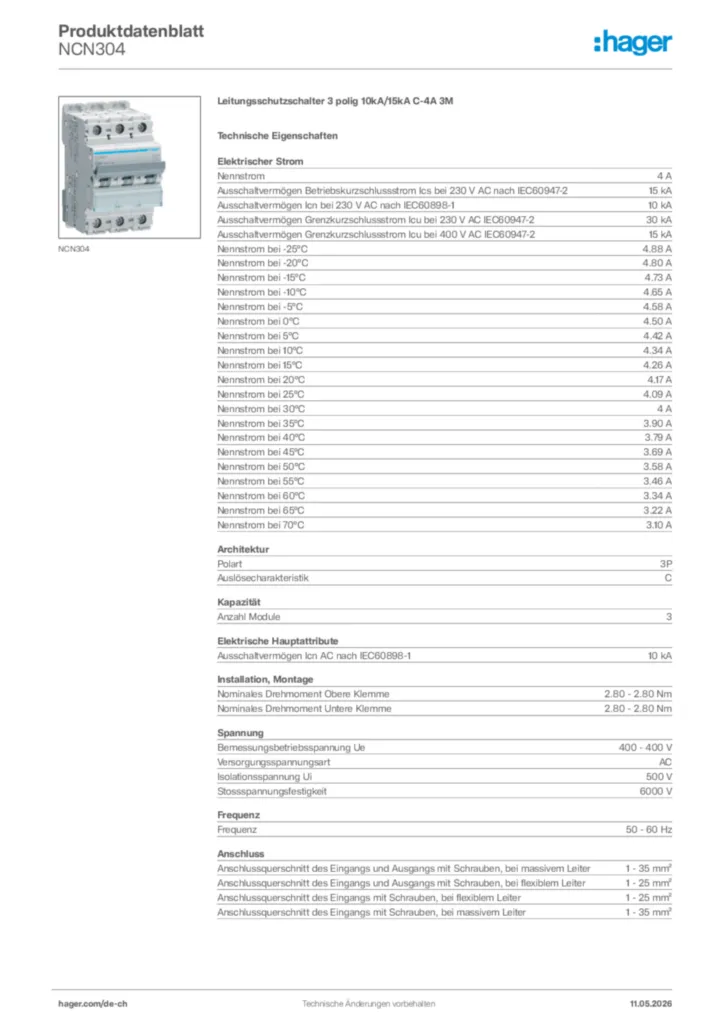

Produktbild NCN304
-
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-10-02
PDF650,27 kB
UKCA Declaration of Conformity
Konformitätserklärung en-GB 2024-10-02
PDF653,93 kB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
