Leitungsschutzschalter Hager MCB 2P 415V Typ C 25A Icn 10kA Icu 15kA 2TE NCN225

Name: NCN225
Brand: Hager
SKU: NCN2257
Price: 56.6 CHF

Leitungsschutzschalter Hager MCB, Polzahl (gesamt) 2, Bemessungsspannung 415 V, Auslösecharakteristik C, Bemessungsstrom 25 A, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 10 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 15 kA, Breite in Teilungseinheiten 2

EAN-Nr.

3250614614798

E-nr.

806 651 054

VPE

6 Stück

Rabattgruppe

Preis*

56.60 CHF

/ Stück *

Zubehör
Technische Merkmale
Ökologischer Wert
Dokumentationen
Weitere Produkte

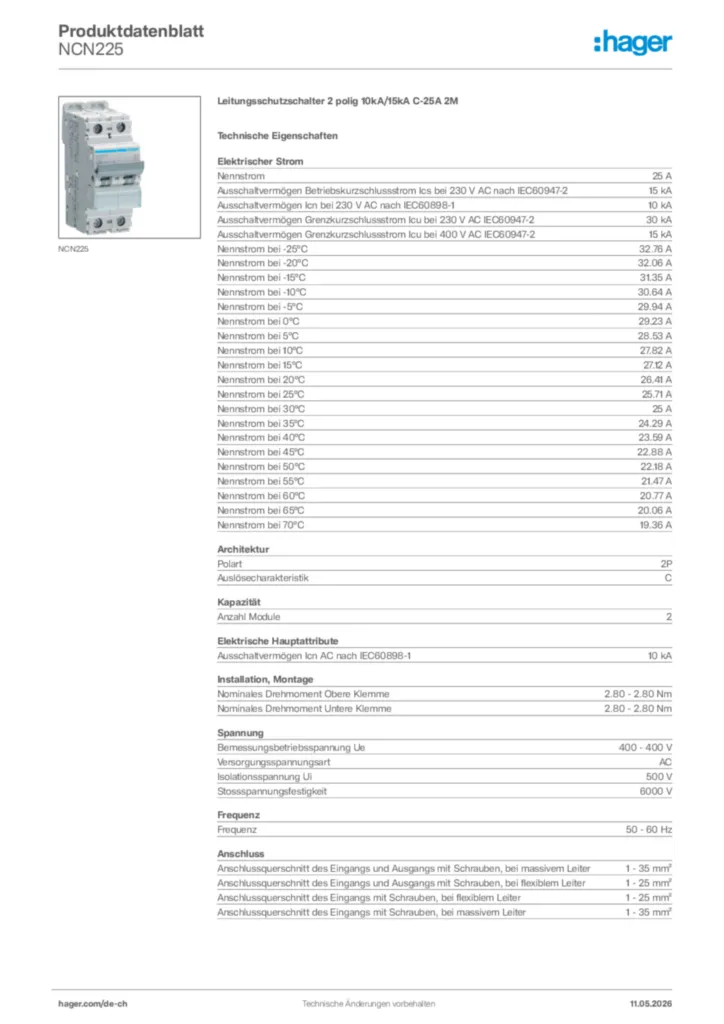

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Verriegelungsfunktionen 2 Produkte verfügbar
Phasentrennungsfunktionen 1 Produkte verfügbar
Klemmenabdeckung 1 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar

Technische Merkmale

Nennstrom

25 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-2

15 kA
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1

10 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-2

30 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2

15 kA
Nennstrom bei -25°C

32,76 A
Nennstrom bei -20°C

32,06 A
Nennstrom bei -15°C

31,35 A
Nennstrom bei -10°C

30,64 A
Nennstrom bei -5°C

29,94 A
Nennstrom bei 0°C

29,23 A
Nennstrom bei 5°C

28,53 A
Nennstrom bei 10°C

27,82 A
Nennstrom bei 15°C

27,12 A
Nennstrom bei 20°C

26,41 A
Nennstrom bei 25°C

25,71 A
Nennstrom bei 30°C

25 A
Nennstrom bei 35°C

24,29 A
Nennstrom bei 40°C

23,59 A
Nennstrom bei 45°C

22,88 A
Nennstrom bei 50°C

22,18 A
Nennstrom bei 55°C

21,47 A
Nennstrom bei 60°C

20,77 A
Nennstrom bei 65°C

20,06 A
Nennstrom bei 70°C

19,36 A

Polart

2P
Auslösecharakteristik

C

Anzahl Module

2

Ausschaltvermögen Icn AC nach IEC60898-1

10 kA

Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
360° Montagemöglichkeit

Ja

Bemessungsbetriebsspannung Ue

400 - 400 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stossspannungsfestigkeit

6000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²

Schutzart IP

IP20

Grad der Verunreinigung nach IEC60664 / IEC60947-2

2
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 70 °C

Gesamtverlustleistung unter Nennstrom

7,20 W

Gerätelebensdauer, elektrische Schaltspiele

4000
Gerätelebensdauer, mechanische Schaltspiele

20000

Anschluss-/Steckertyp

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83 mm
Breite

35 mm
Tiefe

70 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
