NBN363 - Leitungsschutzschalter 3 polig 10kA/15kA B-63A 3M
Abbildung Produkt Hager Schweiz | Hager Schweiz
NBN363 - Leitungsschutzschalter 3 polig 10kA/15kA B-63A 3M
Abbildung Produkt Hager Schweiz | Hager Schweiz

Leitungsschutzschalter 3 polig 10kA/15kA B-63A 3M NBN363

EAN-Nr.
3250614614088
E-nr.
806 585 054
VPE
4 PCEs
Rabattgruppe
N2
CHF 144.50
/ Stück *

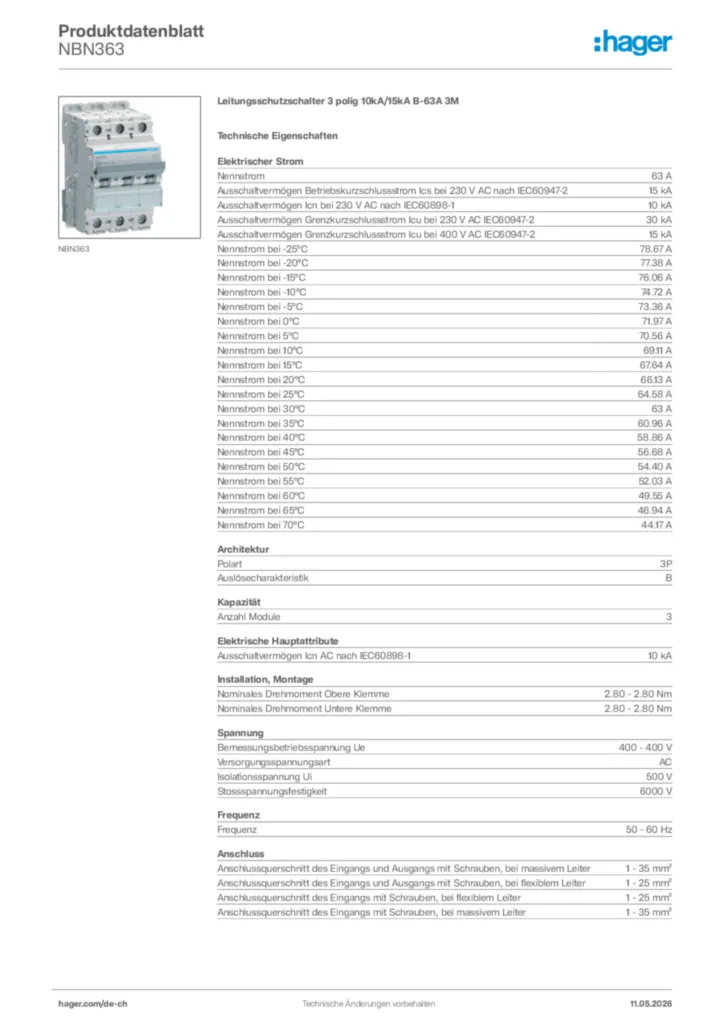

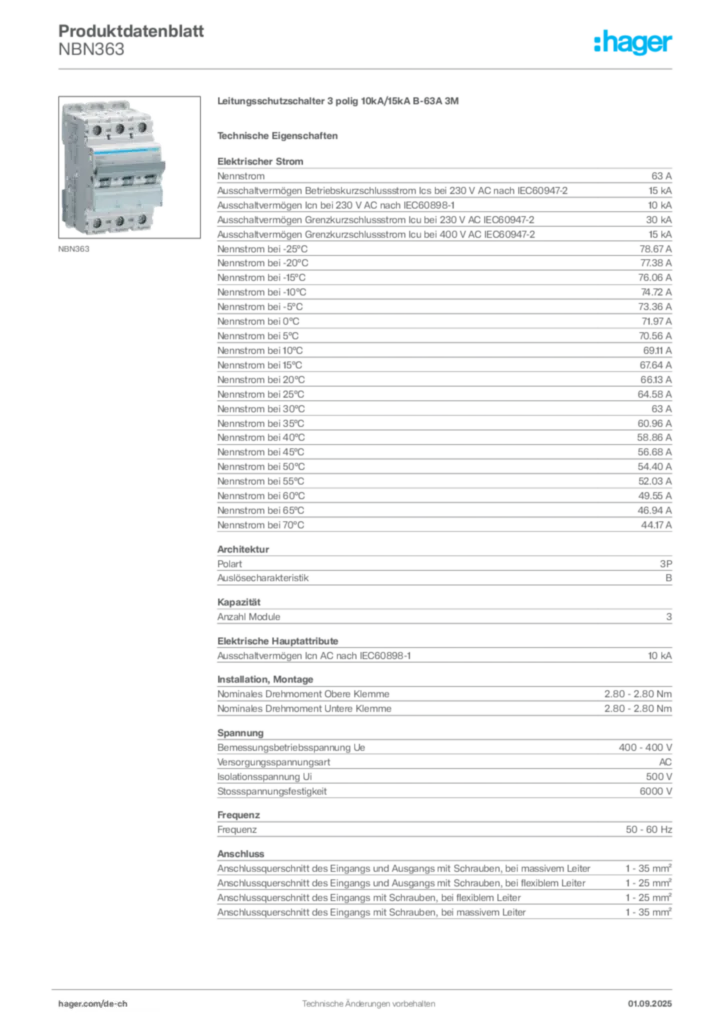

Technische Merkmale

Archi­tektur
  • Neutral­lei­ter­po­si­tion
    ohne Neutral
  • Anzahl der abge­si­cherten Pole
    3
  • Polan­zahl
    3 P
  • Polart
    3 P
  • Auslö­ser­cha­rak­te­ristik
    B
Funk­tion
  • Mitschal­tender Neutral­leiter
    Nein
Ausfüh­rung
  • Anzahl Module
    3
Konnek­ti­vität
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
Elek­tri­sche Haupt­merk­male
  • Ausschalt­ver­mögen Icn AC nach IEC 60898-1
    10 kA
  • Bemes­sungs­be­triebss­pan­nung Ue
    400 V
  • Versor­gungs­span­nungsart
    AC
Span­nung
  • Isola­ti­onss­pan­nung
    500 V
  • Stoß­span­nungs­fes­tig­keit
    6000 V
  • Mini­male Bemes­sungs­be­triebss­pan­nung (Ue min)
    12 V
Strom
  • Nenn­strom
    63 A
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC 60898-1
    7.5 kA
  • Einstel­lung des ther­mi­schen Auslö­sers in AC
    1.13 / 1.45 In
  • Magne­ti­scher Einstell­strom
    3 / 5 In
  • Min./­Max. Schwel­len­wert magne­ti­scher Auslöser bei Gleich­strom
    4 / 7 In
  • Min./­Max. Schwel­len­wert ther­mi­scher Auslöser bei Gleich­strom
    1.13 / 1.45 In
  • Nenn­strom bei -10°C nach IEC 60947
    83.72 A
  • Nenn­strom bei -15°C nach IEC 60947
    85.22 A
  • Nenn­strom bei -20°C nach IEC 60947
    86.7 A
  • Nenn­strom bei -25°C nach IEC 60947
    88.15 A
  • Nenn­strom bei -5°C nach IEC 60947
    82.2 A
  • Nenn­strom bei 0°C nach IEC 60947
    80.64 A
  • Nenn­strom bei 10°C nach IEC 60947
    77.43 A
  • Nenn­strom bei 15°C nach IEC 60947
    75.78 A
  • Nenn­strom bei 20°C nach IEC 60947
    74.09 A
  • Nenn­strom bei 25°C nach IEC 60947
    72.36 A
  • Nenn­strom bei 30°C nach IEC 60947
    70.59 A
  • Nenn­strom bei 35°C nach IEC 60947
    68.77 A
  • Nenn­strom bei 40°C nach IEC 60947
    66.9 A
  • Nenn­strom bei 45°C nach IEC 60947
    64.98 A
  • Nenn­strom bei 5°C nach IEC 60947
    79.05 A
  • Nenn­strom bei 50°C nach IEC 60947
    63 A
  • Nenn­strom bei 55°C nach IEC 60947
    60.26 A
  • Nenn­strom bei 60°C nach IEC 60947
    57.38 A
  • Nenn­strom bei 65°C nach IEC 60947
    54.35 A
  • Nenn­strom bei 70°C nach IEC 60947
    51.14 A
  • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
    10 kA
  • Ausschalt­ver­mögen Icn bei 400V AC nach IEC 60898-1
    10 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu AC IEC 60947-2
    30 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 240V AC IEC 60947-2
    30 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400V AC IEC 60947-2
    15 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 415V AC IEC 60947-2
    15 kA
  • Ausschalt­ver­mögen Icn bei 240V AC nach IEC 60898-1
    10 kA
  • Ausschalt­ver­mögen Icn bei 415V AC nach IEC 60898-1
    10 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 220V AC nach IEC 60947-2
    30 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 380V AC nach IEC 60947-2
    15 kA
Strom / Tempe­ratur
  • Nenn­strom bei -25° C
    78.67 A
  • Nenn­strom bei -20° C
    77.38 A
  • Nenn­strom bei -15° C
    76.06 A
  • Nenn­strom bei -10° C
    74.72 A
  • Nenn­strom bei -5° C
    73.36 A
  • Nenn­strom bei 0° C
    71.97 A
  • Nenn­strom bei 5° C
    70.56 A
  • Nenn­strom bei 10° C
    69.11 A
  • Nenn­strom bei 25° C
    64.58 A
  • Nenn­strom bei 30° C
    63 A
  • Nenn­strom bei 35° C
    60.96 A
  • Nenn­strom bei 40° C
    58.86 A
  • Nenn­strom bei 45° C
    56.68 A
  • Nenn­strom bei 50°C
    54.4 A
  • Nenn­strom bei 55° C
    52.03 A
  • Nenn­strom bei 60°C
    49.55 A
  • Nenn­strom bei 65°C
    46.94 A
  • Nenn­strom bei 70°C
    44.17 A
Strom Korrek­tur­faktor
  • Korrek­tur­faktor bei 2 neben­ein­ander montierten LS-Schal­tern
    1
  • Korrek­tur­faktor bei 3 neben­ein­ander montierten LS-Schal­tern
    0.95
  • Korrek­tur­faktor bei 4 und 5 neben­ein­ander montierten LS-Schal­tern
    0.9
  • Korrek­tur­faktor bei 6 und mehr neben­ein­ander montierten LS-Schal­tern
    0.85
  • Korrek­tur­faktor magne­ti­scher Auslöser bei 100 Hz
    1.1
  • Korrek­tur­faktor magne­ti­scher Auslöser bei 200 Hz
    1.2
  • Korrek­tur­faktor magne­ti­scher Auslöser bei 400 Hz
    1.5
  • Korrek­tur­faktor magne­ti­scher Auslöser bis 60 Hz
    1.1
Abmes­sungen
  • Tiefe instal­liertes Produkt
    70 mm
  • Höhe instal­liertes Produkt
    83 mm
  • Breite instal­liertes Produkt
    52.5 mm
Frequenz
  • Frequenz
    50 bis 60 Hz
Leis­tung
  • Maxi­male Verlust­leis­tung pro Pol nach Produkt­norm
    13 W
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    19.9 W
  • Verlust­leis­tung pro Pol
    7.12 W
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    4000
  • Gerä­te­le­bens­dauer mecha­ni­sche Schalt­spiele
    20000
Montage
  • Typ obere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
  • Dreh­mo­ment
    2,8Nm
  • Typ obere Schie­nen­klemme für modu­lare Geräte
    NA
  • Typ untere Schie­nen­klemme für modu­lare Geräte
    Kunst­stoff
  • Typ untere Anschluss­klemme für modu­lare Geräte
    BIconnect
  • Obere Demon­tier­bar­keit für modu­lare Produkte
    Ja
  • Untere Demon­tier­bar­keit für modu­lare Produkte
    Ja
  • Geeignet für Unter­putz
    Ja
Anschluss
  • Anschluss­quer­schnitt am Ausgang mit Schraube, bei flexi­blem Leiter
    1 / 25 mm²
  • Anschluss­quer­schnitt am Ausgang mit Schraube, bei massivem Leiter
    1 / 35 mm²
  • Anschluss­quer­schnitt bei starrem Leiter, vorge­schal­tete Klemmen mit Schrauben
    1 / 35 mm²
  • Anschluss­quer­schnitt des Zugangs mit Schrau­ben, bei flexi­blem Leiter
    1 / 25 mm²
  • Klem­men­stel­lung Abgang
    zu
  • Klem­men­stel­lung Eingang
    offen
Ausstat­tung
  • Zusatz­ein­rich­tungen möglich
    Ja
  • Mit durch­sich­tigem Beschrif­tungs­träger
    Ja
Normen
  • Stan­dard­text
    EN 60898-1 ; IEC 60947-2
  • Euro­pä­i­sche Direk­tive WEEE
    betroffen
Sicher­heit
  • Schutzart
    IP20
  • REACH konform
    Nein
  • RoHS konform
    Ja
  • Halo­gen­frei
    Nein
Verwen­dung Bedin­gungen
  • Betrieb­stem­pe­ratur
    -25…70 °C
  • Grad der Verun­rei­ni­gung nach IEC 60664 / IEC 60947-2
    2
  • Ener­gie­be­gren­zungs­klasse I²t
    3
  • Höhe über N.N.
    2000 m
  • Lager-/Trans­port­tem­pe­ratur
    -25…80 °C
Tempe­ratur
  • Eichungs­tem­pe­ratur
    50 °C
