Leitungsschutzschalter Hager MCB, Polzahl (gesamt) 2, Anzahl der abgesicherten Pole 1, Bemessungsspannung 240 V, Auslösecharakteristik C, Bemessungsstrom 13 A, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 6 kA, Breite in Teilungseinheiten 1

EAN-Nr.

3250614319556

E-nr.

805 000 044

VPE

12 Stück

Rabattgruppe

Leitungsschutzschalter (MCB)

Leitungsschutzschalter Hager MCB 2P 240V C 13A 6kA 1TE MLS513

Name: MLS513
Brand: Hager
SKU: MLS513
Price: 33.25 CHF

Preis*

CHF 33.25

/ Stück *

Grosshandel finden

Zubehör
Technische Merkmale
Umweltinformationen
Dokumentationen
Weitere Produkte

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Verriegelungsfunktionen 2 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Hilfsschalterblock 3 Produkte verfügbar
Modulare Phasenschiene 2 Produkte verfügbar

Technische Merkmale

Nennstrom

13 A
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1

6 kA
Nennstrom bei -15°C

15,30 A
Nennstrom bei -10°C

15,10 A
Nennstrom bei -5°C

14,80 A
Nennstrom bei 0°C

14,60 A
Nennstrom bei 5°C

14,30 A
Nennstrom bei 10°C

14,10 A
Nennstrom bei 15°C

13,80 A
Nennstrom bei 20°C

13,60 A
Nennstrom bei 25°C

13,30 A
Nennstrom bei 30°C

13 A
Nennstrom bei 35°C

12,70 A
Nennstrom bei 40°C

12,40 A
Nennstrom bei 45°C

12,10 A
Nennstrom bei 50°C

11,80 A
Nennstrom bei 55°C

11,50 A
Nennstrom bei 60°C

11,20 A
Nennstrom bei 65°C

10,90 A
Nennstrom bei 70°C

10,50 A

Polart

1P+N
Auslösecharakteristik

C

Anzahl Module

1

Ausschaltvermögen Icn AC nach IEC60898-1

6 kA

Nominales Drehmoment

1,90 - 1,90 Nm
Typ untere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ obere Anschlussklemme für modulare Geräte

quickconnect
360° Montagemöglichkeit

Ja

Bemessungsbetriebsspannung Ue

230 - 240 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stossspannungsfestigkeit

4000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

0,75 - 10,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

0,75 - 16,0 mm²
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei flexiblem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei massivem Leiter

1,5 - 4,0 mm²

Schutzart IP

IP20
Netzabstand

35 mm

Grad der Verunreinigung nach IEC60664 / IEC60947-2

2
Energiebegrenzungsklasse I²t

3
Luftfeuchtigkeitsschutz

Für alle Klimabereiche
Betriebstemperatur

-25 - 70 °C

Gesamtverlustleistung unter Nennstrom

4 W

Ausrichtung obere Anschlussklemme für modulare Geräte

Verschobene Klemme
Ausrichtung untere Anschlussklemme für modulare Geräte

Verschobene Klemme
Anschluss-/Steckertyp

quickconnect

Höhe

86 mm
Breite

17,50 mm
Tiefe

70 mm

Umweltinformationen

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - MCB 1P 6kA B-16A, 1 module (English)

PDF

67,85 MB

REACH declaration MLS513

PDF

RoHS Report MLS513

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

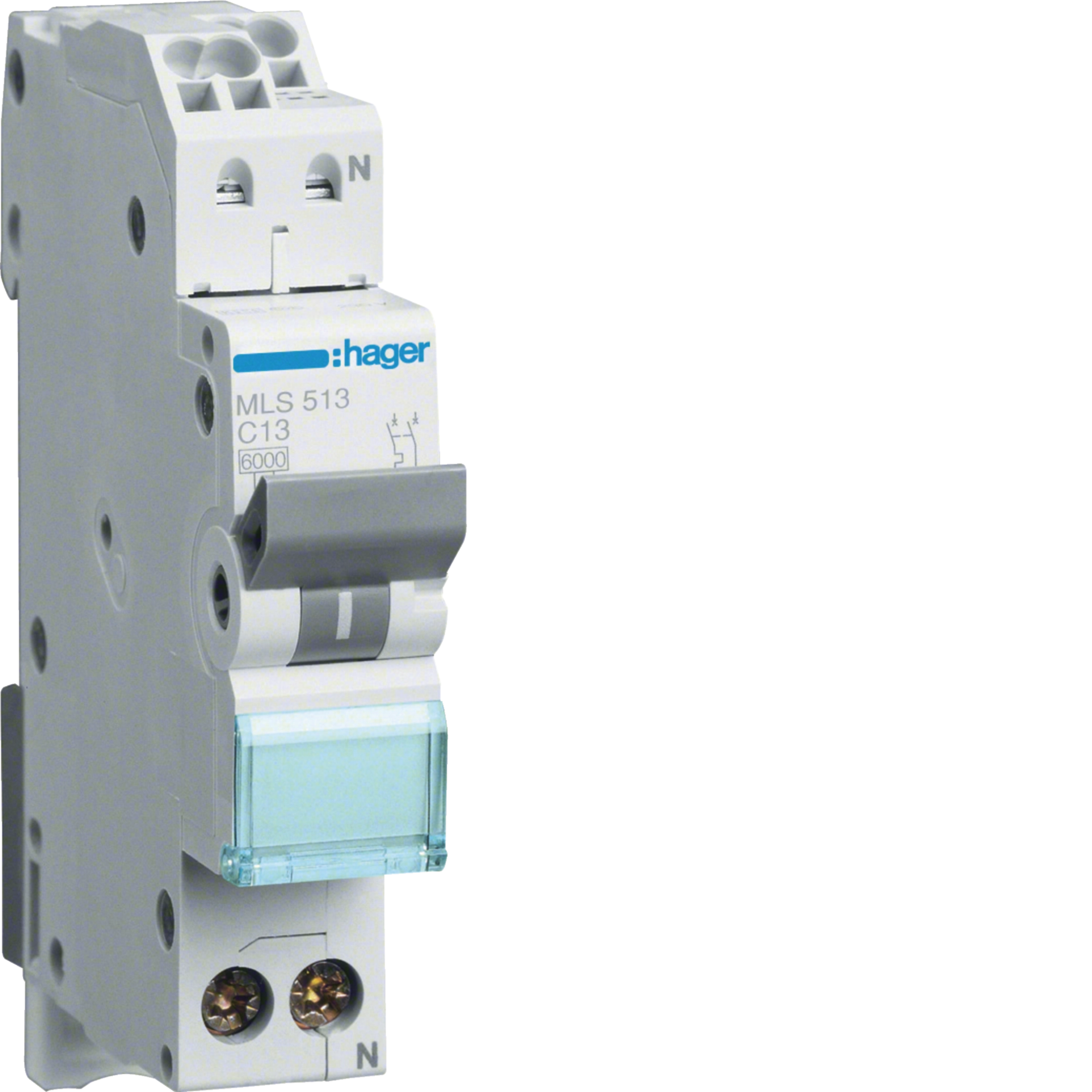

Produktbild MLS513
Produktdatenblatt

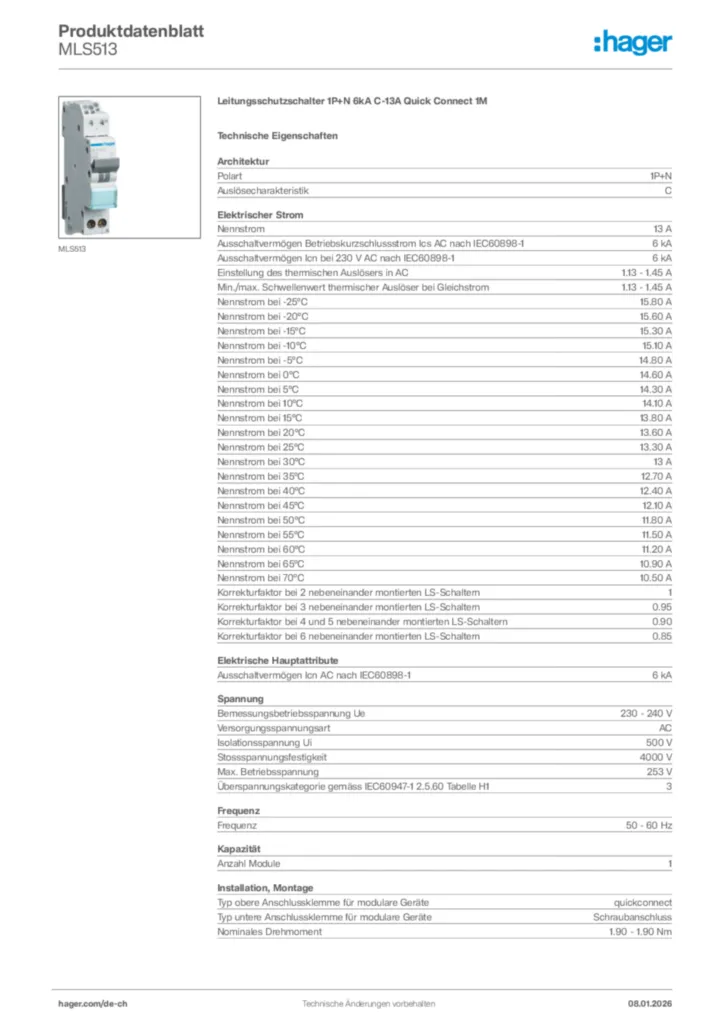

Hager Produktdatenblatt MLS513
