Leitungsschutzschalter Hager MCB quickconnect 4P 415V Typ B 6A Icn 6kA 4TE MBS606
EAN-Nr.
3250614319150
E-nr.
805 076 004
VPE
3 Stück
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verriegelungsfunktionen 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Unterspannungsauslöser 1 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Modulare Phasenschiene 2 Produkte verfügbar
Optionales Zubehör
-
MZN175
Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
14.35 CHF / Stück* -
MZN176Plombierdraht zum Plombieren der Modulargeräte
18.40 CHF / 10 Stück*
-
LZ060
Distanzstück für Wärmeentlastung
1.45 CHF / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56.80 CHF / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59.90 CHF / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56.80 CHF / Stück*
-
MZ202
Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
26.25 CHF / Stück* -
MZ201Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
22.65 CHF / Stück* -
MZ221Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
25.20 CHF / Stück*
-
KDN480A
Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
25.65 CHF / Stück* -
KDN480BPhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
108.00 CHF / Stück*
-
BP463NFI-Block 4P 63A 300mA AS Typ
263.00 CHF / Stück*
-
MZN110Untere Klemmenabdeckung IP2X für LS-Schalter
3.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom6 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-210 kA
-
Nennstrom bei -15°C7,3 A
-
Nennstrom bei -10°C7,1 A
-
Nennstrom bei -5°C7 A
-
Nennstrom bei 0°C6,8 A
-
Nennstrom bei 5°C6,7 A
-
Nennstrom bei 10°C6,6 A
-
Nennstrom bei 15°C6,4 A
-
Nennstrom bei 20°C6,3 A
-
Nennstrom bei 25°C6,1 A
-
Nennstrom bei 30°C6 A
-
Nennstrom bei 35°C5,8 A
-
Nennstrom bei 40°C5,7 A
-
Nennstrom bei 45°C5,5 A
-
Nennstrom bei 50°C5,3 A
-
Nennstrom bei 55°C5,1 A
-
Nennstrom bei 60°C5 A
-
Nennstrom bei 65°C4,8 A
-
Nennstrom bei 70°C4,6 A
Architektur
-
Polart3P+N
-
AuslösecharakteristikB
Kapazität
-
Anzahl Module4
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-16 kA
Installation, Montage
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect, quickbusbar
-
Typ obere Anschlussklemme für modulare Gerätequickconnect
-
360° MontagemöglichkeitJa
Spannung
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit4000 V
Frequenz
-
Frequenz50 - 60 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei flexiblem Leiter1,5 - 4,0 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei massivem Leiter1,5 - 4,0 mm²
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC60664 / IEC60947-22
-
Energiebegrenzungsklasse I²t3
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom3,80 W
Anschlussmöglichkeiten
-
Anschluss-/Steckertypquickconnect
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe83,40 mm
-
Breite70 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild MBS606
-
Product datasheet

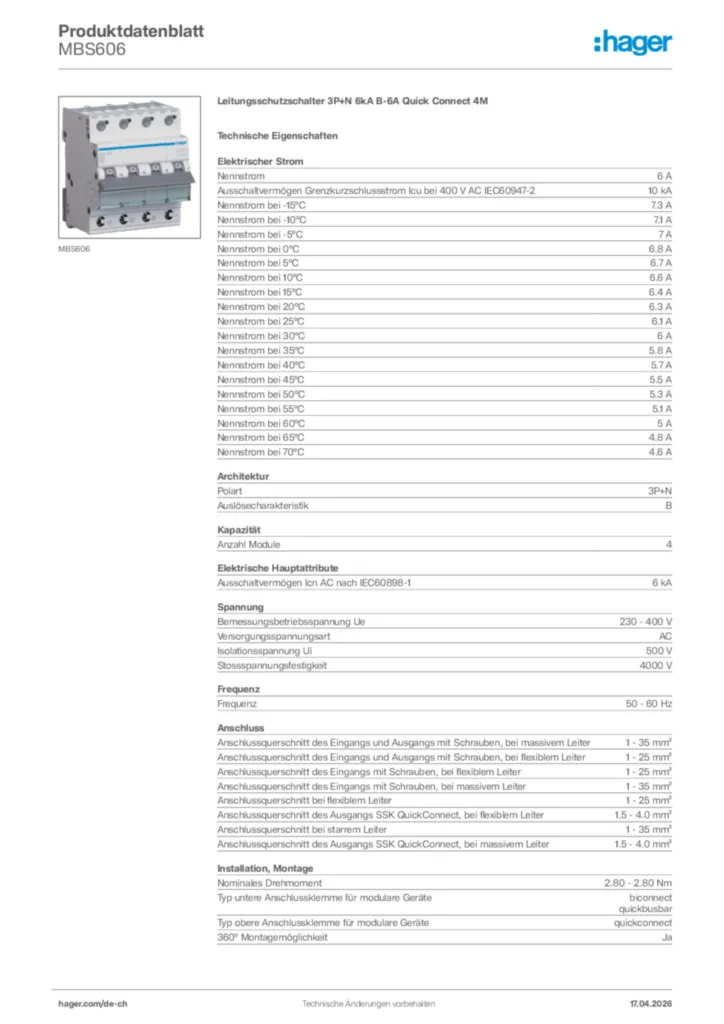

Hager Produktdatenblatt MBS606
