NHS-Lastschaltleiste weber.vertigroup 3P DIN3 630A SaS 185mm rostgeschützt m.Üb. LVSG3CPSU
NH-Sicherungs-Lastschaltleiste weber.vertigroup
EAN-Nr.
7611919362894
E-nr.
847 011 729
VPE
1 Stück
Rabattgruppe
52
Preis*
599.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 7 Produkte verfügbar -
Abdeckung/Blende/Beschriftungsleiste 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 5 Produkte verfügbar -
Sammelschienenträger 1 Produkte verfügbar -
Schraubbefestigungset 2 Produkte verfügbar -
Stromwandler 6 Produkte verfügbar
Optionales Zubehör
-
LNH3400M6A
NH-Sicherungseinsatz NH3 690V aM 400A Kombimelder Grifflasche spannunsgführend
33.85 CHF / Stück* -
LNH30144M4TNH-Sicherungseinsatz NH3 gTr 400V 144A Mittenmelder Grifflasche spannungsführend
65.50 CHF / Stück* -
NH3LP315MRNH-Sicherungseinsatz Grösse 3 400V~ gG 315A Stirnkennmelder
28.50 CHF / Stück* -
NH3LP355MRNH-Sicherungseinsatz Grösse 3 400V~ gG 355A Stirnkennmelder
28.50 CHF / Stück* -
NH3LP400MRNH-Sicherungseinsatz Grösse 3 400V~ gG 400A Stirnkennmelder
28.50 CHF / Stück* -
NH3LP500MRNH-Sicherungseinsatz Grösse 3 400V~ gG 500A Stirnkennmelder
44.05 CHF / Stück* -
NH3LP630MRNH-Sicherungseinsatz Grösse 3 400V~ gG 630A Stirnkennmelder
44.05 CHF / Stück*
-
LVZMKB
Messgerätehalter kurz LV NH1-3, Höhe 97mm, für Messgeräte 72x72mm
10.25 CHF / Stück* -
LVZBGBolzenanschluss zu NH1-NH3 rostgeschützt
19.20 CHF / Set* -
LVZSMSpannungsabnahme oben mit Motorschutzschalter 4.0-6.3A
245.00 CHF / Stück* -
LVZSS
Spannungsabnahme oben mit D01-Sicherungssockel
217.00 CHF / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.45 CHF / Set*
-
LVZIT
Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
30.00 CHF / Stück*
-
LVZAE12R
Anschlusselement M12x35
13.05 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.45 CHF / Stück*
-
LVZW401K05
Stromwandler E_ für LV NH1-3 400/5A 5VA Klasse 0, 5S CH
94.70 CHF / Stück* -
LVZW601K05GStromwandler 600/5A 5VA Kl.0.5s Geeicht
159.00 CHF / Stück* -
LVZW801K05GStromwandler 800/5A 5VA Kl.0.5s Geeicht
185.00 CHF / Stück* -
LVZWB300GStromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0.5s Geeicht
403.00 CHF / Stück* -
LVZWB600GStromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0.5s Geeicht
403.00 CHF / Stück* -
LVZWB800GStromwandlerblock für LV NH1-3 3-Phasen 800/5A 5VA Klasse 0.5s Geeicht
470.00 CHF / Stück*
-
LVZIFT3Infoträger zu NH3-Sicherungslastschaltleiste 630A
8.45 CHF / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
1’207.00 CHF / Stück* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
308.00 CHF / Stück*
Technische Merkmale
-
AT_AcceptableCurrentRatingAC23B400V630 A
-
AT_AcceptableCurrentRatingAC22B500V630 A
-
AT_AcceptableCurrentRatingAC21B690V630 A
Elektrischer Strom
-
Nennstrom630 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094710 kA
Sicherung
-
SicherungsgrösseNH3
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 300 mm²
-
Anschluss-/SteckertypSchraubanschluss
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8 kV
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom111 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSG3CPSU
-

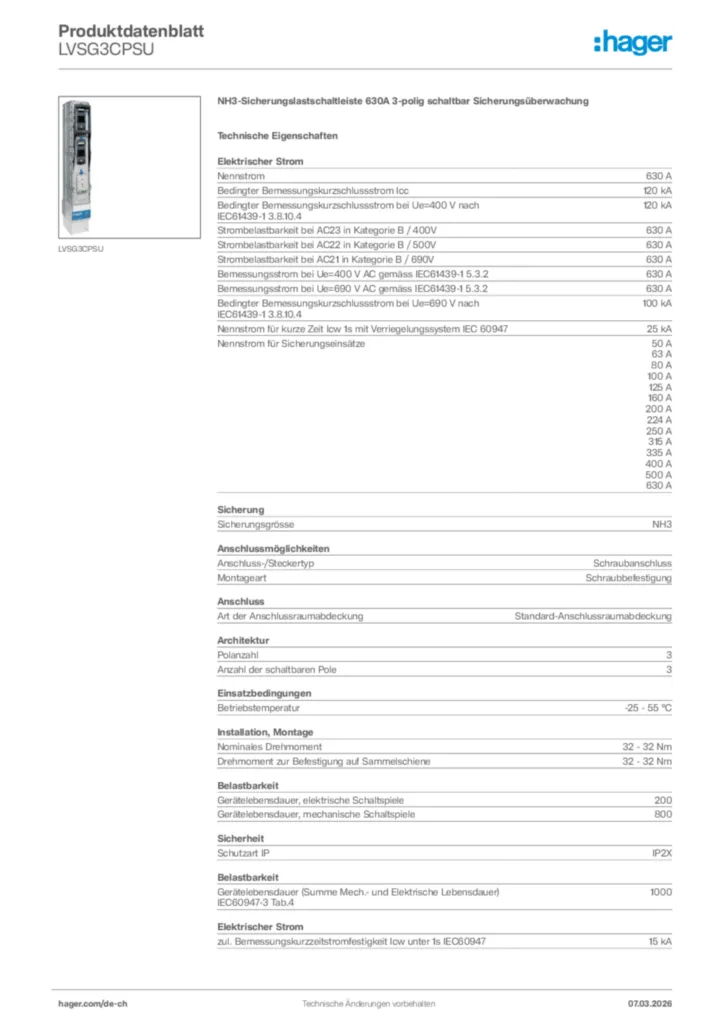

Product datasheet
Hager Produktdatenblatt LVSG3CPSU
NH3-Sicherungslastschaltleiste 630A 3-polig schaltbar Sicherungsüberwachung
PDF -
Bedienungsanleitung
Bedienungsanleitung de-CH, en-GB 2024-08-29
PDF366,80 kB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-31
PDF317,59 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Mehr Downloads
