NH-Sicherungs-Lastschaltleiste weber.vertigroup
EAN-Nr.
7611919350365
E-nr.
847 011 409
VPE
1 Stück
Rabattgruppe
52
NHS-Lastschaltleiste weber.vertigroup 1P DIN3 630A SaS 185mm Sammelschienenklem. LVSG3CEK
Preis*
454.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 7 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 1 Produkte verfügbar -
Abdeckung/Blende/Beschriftungsleiste 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 5 Produkte verfügbar -
Schraubbefestigungset 2 Produkte verfügbar -
Stromwandler 6 Produkte verfügbar
Optionales Zubehör
-
LNH3400M6A
NH-Sicherungseinsatz NH3 690V aM 400A Kombimelder Grifflasche spannunsgführend
34.25 CHF / Stück* -
LNH30144M4TNH-Sicherungseinsatz NH3 gTr 400V 144A Mittenmelder Grifflasche spannungsführend
66.20 CHF / Stück* -
NH3LP315MRNH-Sicherungseinsatz Grösse 3 400V~ gG 315A Stirnkennmelder
28.80 CHF / Stück* -
NH3LP355MRNH-Sicherungseinsatz Grösse 3 400V~ gG 355A Stirnkennmelder
28.80 CHF / Stück* -
NH3LP400MRNH-Sicherungseinsatz Grösse 3 400V~ gG 400A Stirnkennmelder
28.80 CHF / Stück* -
NH3LP500MRNH-Sicherungseinsatz Grösse 3 400V~ gG 500A Stirnkennmelder
44.55 CHF / Stück* -
NH3LP630MRNH-Sicherungseinsatz Grösse 3 400V~ gG 630A Stirnkennmelder
44.55 CHF / Stück*
-
LVZMKB
Messgerätehalter kurz LV NH1-3, Höhe 97mm, für Messgeräte 72x72mm
10.35 CHF / Stück* -
LVZBGBolzenanschluss zu NH1-NH3 rostgeschützt
19.40 CHF / Set* -
LVZSMSpannungsabnahme oben mit Motorschutzschalter 4.0-6.3A
248.00 CHF / Stück* -
LVZSS
Spannungsabnahme oben mit D01-Sicherungssockel
219.00 CHF / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.90 CHF / Set*
-
LVZAE12R
Anschlusselement M12x35
13.20 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.55 CHF / Stück*
-
LVZW401K05
Stromwandler E_ für LV NH1-3 400/5A 5VA Klasse 0, 5S CH
95.80 CHF / Stück* -
LVZW601K05GStromwandler 600/5A 5VA Kl.0.5s Geeicht
161.00 CHF / Stück* -
LVZW801K05GStromwandler 800/5A 5VA Kl.0.5s Geeicht
187.00 CHF / Stück* -
LVZWB300GStromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0.5s Geeicht
407.00 CHF / Stück* -
LVZWB600GStromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0.5s Geeicht
407.00 CHF / Stück* -
LVZWB800GStromwandlerblock für LV NH1-3 3-Phasen 800/5A 5VA Klasse 0.5s Geeicht
475.00 CHF / Stück*
-
LVZIFT3Infoträger zu NH3-Sicherungslastschaltleiste 630A
8.55 CHF / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
1’220.00 CHF / Stück* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
311.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V630 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V630 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V630 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V400 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2630 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2630 A
-
Bemessungsstrom bei Ue=800 V AC gemäss IEC61439-1 5.3.2400 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4100 kA
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094725 kA
-
Nennstrom für Sicherungseinsätze50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 335 A, 400 A, 500 A, 630 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094715 kA
Sicherung
-
SicherungsgrösseNH3
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
MontageartKlemmbefestigung
Anschluss
-
Anschluss-/SteckertypSchraubanschluss
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene20 - 20 Nm
Sicherheit
-
Schutzart IPIP30
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Höhe671 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom111 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert48 W
-
Verlustleistung bei Volllast255 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendNein
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41000
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSG3CEK
-

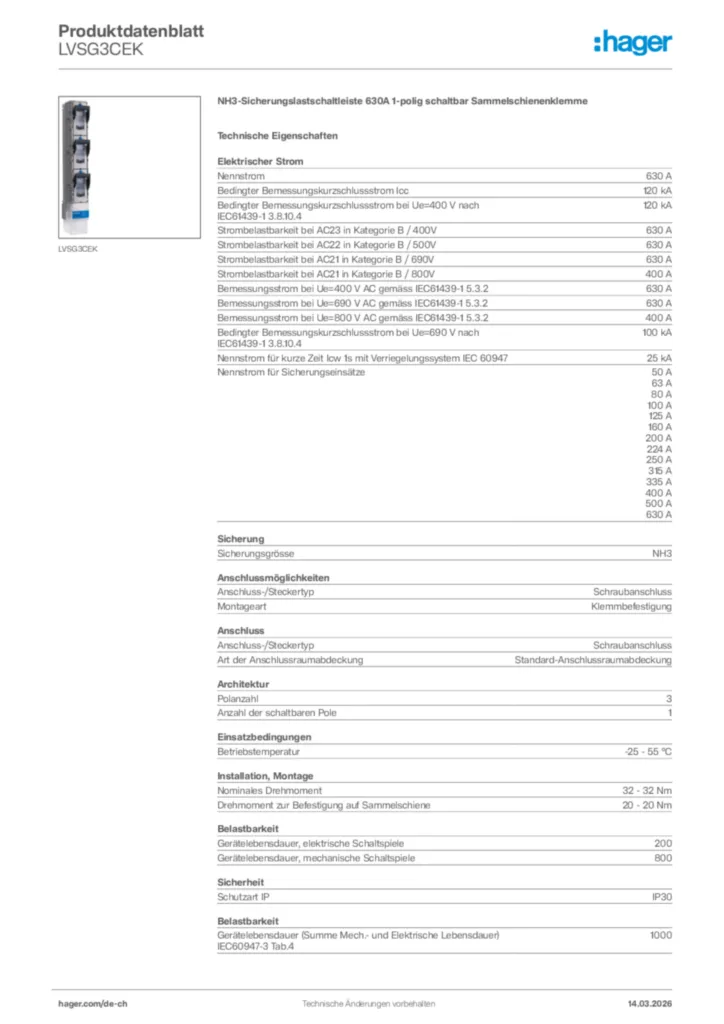

Product datasheet
Hager Produktdatenblatt LVSG3CEK
NH3-Sicherungslastschaltleiste 630A 1-polig schaltbar Sammelschienenklemme
PDF -
Bedienungsanleitung
Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31
PDF3,70 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-31
PDF317,59 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
