    • Home
    • Katalog
    • Schalt- und Schutz­ge­räte
    • NH-Schutz­technik
    • weber.­ver­ti­group und Zubehör
    • LVSG2CPK20Z
    EAN-Nr.
    4049857250325
    VPE
    1 Stück
    Rabattgruppe
    52
    • weber.­ver­ti­group und Zubehör

    NH-Sicherungs-Lastschaltleiste LV NH2 185mm 3-polig M12 IP20-System LVSG2CPK20Z

    Preis*
     408.00 CHF
    / Stück *
     408.00 CHF
    / Stück *
    Grosshandel finden
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie einen Grosshandel

    Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    NH-Sicherungs-Lastschaltleiste LV NH2 185mm 3-polig M12 IP20-System

    LVSG2CPK20Z

    • Zubehör
    • Technische Merkmale
    • Ökologischer Wert
    • Dokumentationen
    • Weitere Produkte
    Produktdatenblatt herunterladen

    Vervollständigen Sie Ihr System

    Optionales Zubehör

  • Mehr sehen (12)
    • Zube­hör/Er­satz­teile für NH-Un­ter­teile 1 Produkte verfügbar
    • Abde­ckung/Blen­de/­Be­schrif­tungs­leiste 1 Produkte verfügbar
    • Sammel­schienen­träger 1 Produkte verfügbar
    • Schraub­be­fes­ti­gungset 2 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 4 Produkte verfügbar
    • Kenn­zeich­nungs­ma­te­rial 1 Produkte verfügbar

    Optionales Zubehör

    • Zube­hör/Er­satz­teile für NH-Un­ter­teile
    • Abde­ckung/Blen­de/­Be­schrif­tungs­leiste
    • Sammel­schienen­träger
    • Schraub­be­fes­ti­gungset
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Kenn­zeich­nungs­ma­te­rial
    • Sammel­schiene
    • LVZSRK

      Einlegeklemme Stahl LV NH1-3 185mm, bis 240mm² re/se, rostgeschützt
       50.50 CHF  / Set*
    • LVZRA

      Reserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
       59.70 CHF  / Stück*
    • LVZIT

      Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
       30.35 CHF  / Stück*
    • LVZAE12R

      Anschlusselement M12x35
       13.20 CHF  / Stück*
    • LVZAE8R

      Anschlusselement M8x30
       10.55 CHF  / Stück*
    • LVZBG

      Bolzenanschluss zu NH1-NH3 rostgeschützt
       19.40 CHF  / Set*
    • LVZSM

      Spannungsabnahme oben mit Motorschutzschalter 4.0-6.3A
       248.00 CHF  / Stück*
    • LVZSS

      Spannungsabnahme oben mit D01-Sicherungssockel
       219.00 CHF  / Stück*
    • LVZUB

      Beschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
       38.90 CHF  / Set*
    • LVZIFT2

      Infoträger zu NH2-Sicherungslastschaltleiste 400A
       7.70 CHF  / Stück*
    • CUC10

      C-Kupferprofil 840A Länge 3m 410mm²
       1’220.00 CHF  / Stück*
    • CUC6

      C-Kupferprofil 560A Länge 3m 250mm²
       311.00 CHF  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      400 A
    • Bedingter Bemes­sungs­kurz­schluss­strom Icc
      120 kA
    • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=400 V nach IEC61439-1 3.8.10.4
      120 kA
    • Strom­belast­bar­keit bei AC23 in Kate­gorie B / 400V
      400 A
    • Strom­belast­bar­keit bei AC22 in Kate­gorie B / 500V
      400 A
    • Strom­belast­bar­keit bei AC21 in Kate­gorie B / 690V
      400 A
    • Strom­belast­bar­keit bei AC21 in Kate­gorie B / 800V
      250 A
    • Bemes­sungs­strom bei Ue=400 V AC gemäss IEC61439-1 5.3.2
      400 A
    • Bemes­sungs­strom bei Ue=690 V AC gemäss IEC61439-1 5.3.2
      400 A
    • Bemes­sungs­strom bei Ue=800 V AC gemäss IEC61439-1 5.3.2
      250 A
    • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=690 V nach IEC61439-1 3.8.10.4
      100 kA
    • Nenn­strom für kurze Zeit Icw 1s mit Verrie­ge­lungs­system IEC 60947
      15 kA
    • Nenn­strom für Siche­rungs­ein­sätze
      25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
    • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
      10 kA
    Siche­rung
    • Siche­rungs­grösse
      NH2
    Anschluss­mög­lich­keiten
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    • Monta­geart
      Schraub­be­fes­ti­gung
    Anschluss
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    • Art der Anschluss­rau­mab­de­ckung
      Stan­dard-­An­schluss­rau­mab­de­ckung
    Archi­tektur
    • Polan­zahl
      3
    • Anzahl der schalt­baren Pole
      3
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 55 °C
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      32 - 32 Nm
    • Dreh­mo­ment zur Befes­ti­gung auf Sammel­schiene
      32 - 32 Nm
    Sicher­heit
    • Schutzart IP
      IP2X
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      1000 V
    • Stoss­s­pan­nungs­fes­tig­keit
      12 kV
    • Bemes­sungs­be­triebss­pan­nung Ue
      690 - 690 V
    Abmes­sungen
    • Höhe
      671 mm
    • Tiefe
      190 mm
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      56 W
    • Verlust­leis­tung der Siche­rungs­ein­satz im Gerät instal­liert
      34 W
    • Verlust­leis­tung bei Voll­last
      158 W
    Frequenz
    • Frequenz
      50 - 60 Hz
    Elek­tri­scher Schutz
    • Mit Fehler­an­zeige
      Nein
    Funk­ti­onen
    • Doppelt unter­bre­chend
      Nein
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      200
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      800
    • Gerä­te­le­bens­dauer (Summe Mech.- und Elek­tri­sche Lebens­dauer) IEC60947-3 Tab.4
      1000
    Werk­stoff
    • Enthält recy­celtes Mate­rial (% des gesamten Kunst­stoff­ge­wichts)
      0

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACH-konform Ja

    Zertifizierungen und Dokumente

    PEP_Hager_HAGE-00634-V01.01-EN
    PDF
    250,04 kB
    Hager REACH declaration LVSG2CPK20Z
    PDF
    Hager RoHS report LVSG2CPK20Z
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

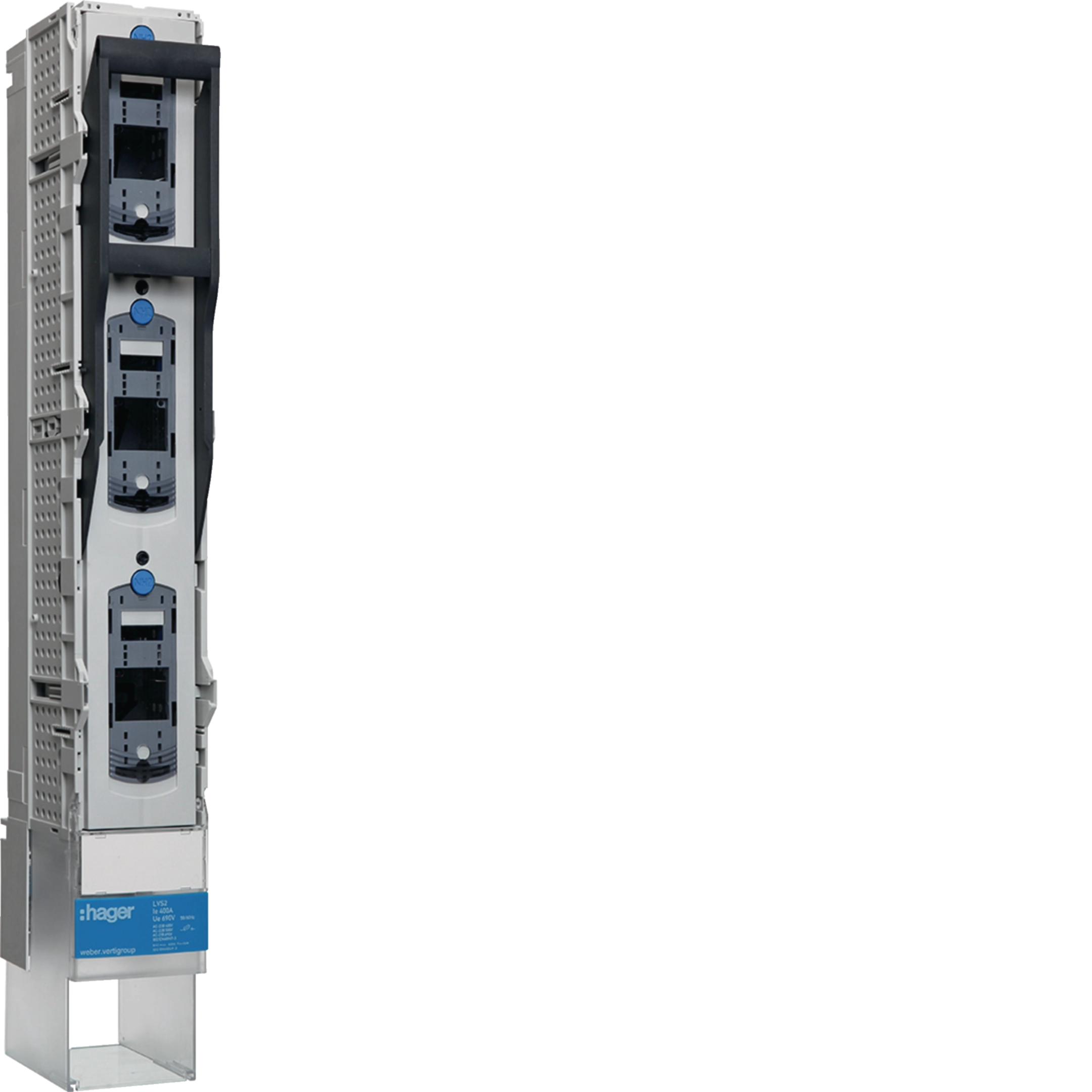

      Bild LVSG2CPK20Z | Hager Schweiz

      Produktbild LVSG2CPK20Z

    • Product datasheet

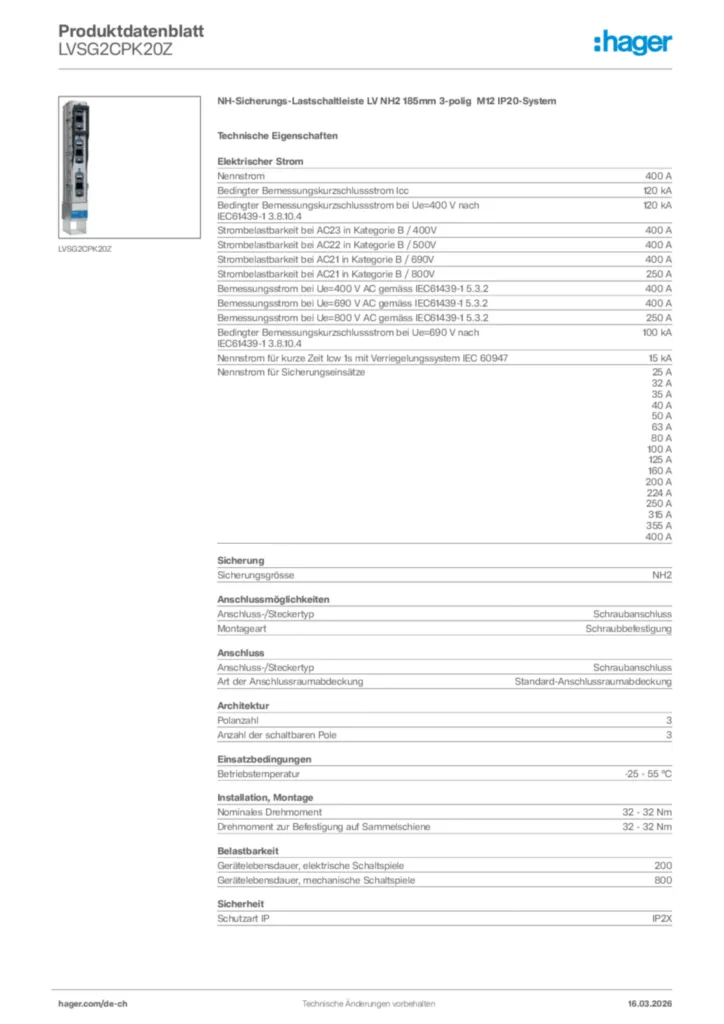

      Bild Hager Produktdatenblatt LVSG2CPK20Z | Hager Schweiz

      Hager Produktdatenblatt LVSG2CPK20Z

      NH-Sicherungs-Lastschaltleiste LV NH2 185mm 3-polig M12 IP20-System

      PDF

    • Konformitätserklärung

      Bild Konformitätserklärung en-GB 2025-03-31 | Hager Schweiz

      Konformitätserklärung en-GB 2025-03-31

      PDF
      317,40 kB
      Bild Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014) | Hager Schweiz

      Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

      Konformitätserklärung International 2019-01-07

      PDF
      615,53 kB
