NHS-Lastschaltleiste weber.vertigroup 3P DIN2 400A SaS 185mm Stahlklemme LVSG2AP
NH-Sicherungs-Lastschaltleiste weber.vertigroup, Rahmenklemme Gr.2
EAN-Nr.
7611919350532
E-nr.
847 011 469
VPE
1 Stück
Rabattgruppe
52
Preis*
425.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für NH-Unterteile 2 Produkte verfügbar -
Abdeckung/Blende/Beschriftungsleiste 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 6 Produkte verfügbar -
Niederspannung HRC Sicherungseinsatz 5 Produkte verfügbar -
Schraubbefestigungset 2 Produkte verfügbar -
Stromwandler 3 Produkte verfügbar
Optionales Zubehör
-
LVZSRK
Einlegeklemme Stahl LV NH1-3 185mm, bis 240mm² re/se, rostgeschützt
50.00 CHF / Set* -
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
16.00 CHF / Stück*
-
LVZMK
Messgerätehalter für LV NH1-3, 120mm lang mit Ausschnitt 72x72mm
14.15 CHF / Stück* -
LVZBGBolzenanschluss zu NH1-NH3 rostgeschützt
19.20 CHF / Set* -
LVZMGSSchublade für Einlegeklemmen zu NH1-NH3
10.25 CHF / Set* -
LVZSMSpannungsabnahme oben mit Motorschutzschalter 4.0-6.3A
245.00 CHF / Stück* -
LVZSS
Spannungsabnahme oben mit D01-Sicherungssockel
217.00 CHF / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.45 CHF / Set*
-
LNH2200M6A
NH-Sicherungseinsatz NH2 690V aM 200A Kombimelder Grifflasche spannunsgführend
21.80 CHF / Stück* -
LNH2125M4NH-Sicherungseinsatz NH2c gG 400V 125A Doppelkennmelder Lasche spannungsführend
19.90 CHF / Stück* -
LNH2160M4NH-Sicherungseinsatz NH2c gG 400V 160A Doppelkennmelder Lasche spannungsführend
19.90 CHF / Stück* -
NH2LP160MRNH-Sicherungseinsatz Grösse 2 400V~ gG 160A Stirnkennmelder
19.90 CHF / Stück* -
NH2LP63MRNH-Sicherungseinsatz Grösse 2 400V~ gG 63A Stirnkennmelder
19.90 CHF / Stück*
-
LVZAE12R
Anschlusselement M12x35
13.05 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.45 CHF / Stück*
-
LVZW401K05G
Stromwandler 400/5A 5VA Kl.0.5s Geeicht
154.50 CHF / Stück* -
LVZW601K05GStromwandler 600/5A 5VA Kl.0.5s Geeicht
159.00 CHF / Stück* -
LVZW801K05GStromwandler 800/5A 5VA Kl.0.5s Geeicht
185.00 CHF / Stück*
-
LVZIFT2Infoträger zu NH2-Sicherungslastschaltleiste 400A
7.60 CHF / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
1’207.00 CHF / Stück* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
308.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom400 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094710 kA
Sicherung
-
SicherungsgrösseNH2
Anschlussmöglichkeiten
-
Anschluss-/SteckertypDirektanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 300 mm²
-
Anschluss-/SteckertypRahmenklemme
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment25 - 25 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom56 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

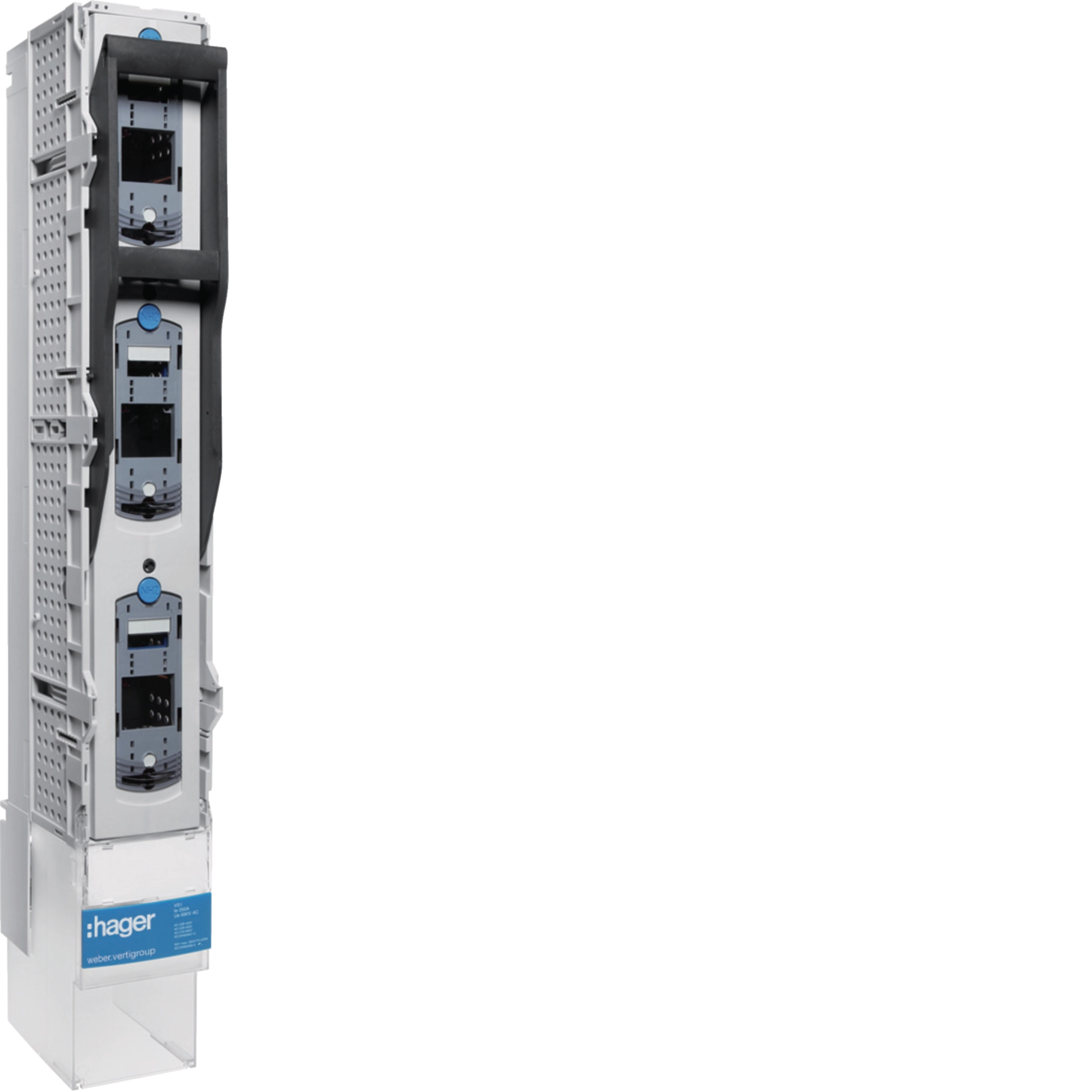

Produktbild LVSG2AP
-
Product datasheet

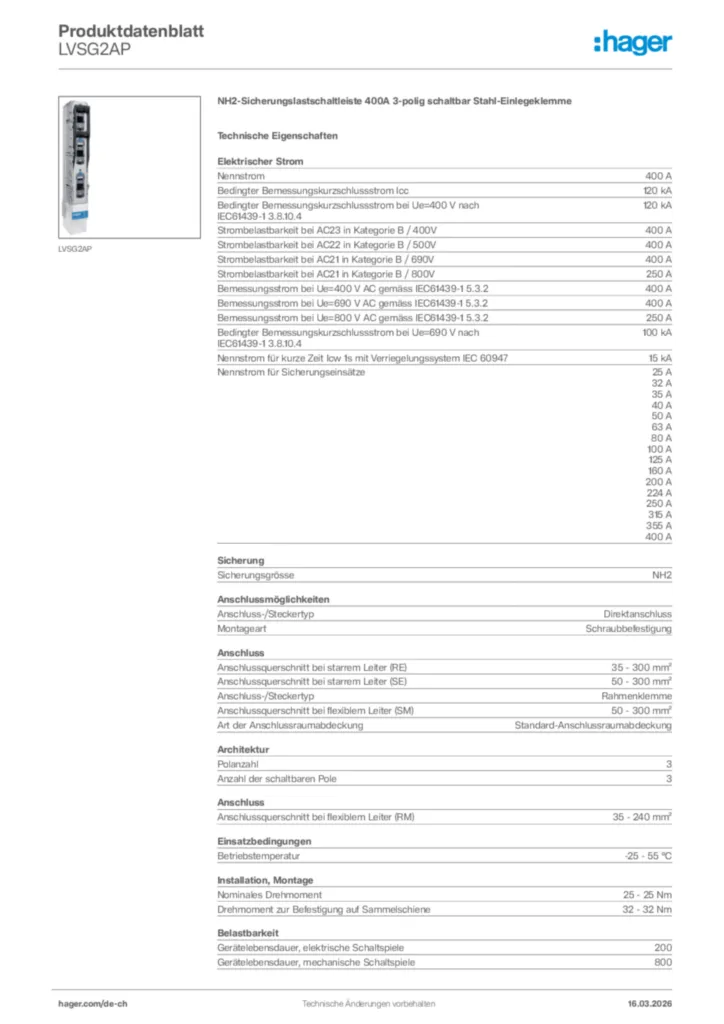

Hager Produktdatenblatt LVSG2AP
NH2-Sicherungslastschaltleiste 400A 3-polig schaltbar Stahl-Einlegeklemme
PDF -
Bedienungsanleitung
Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31
PDF4,05 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-31
PDF317,59 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Mehr Downloads
