NH-Sicherungs-Lastschaltleiste weber.vertigroup, schaltbar, für SaS, Anschluss M8
EAN-Nr.
4049857124077
E-nr.
847 011 529
VPE
1 Stück
Rabattgruppe
57
NHS-Lastschaltleiste weber.vertigroup 3P DIN00 160A SaS 60mm Schraubans.M12 LVS0060SPX
Preis*
129.50 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 6 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar -
Abdeckung/Blende/Beschriftungsleiste 1 Produkte verfügbar -
Sammelschienenträger 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 5 Produkte verfügbar
Optionales Zubehör
-
LNH00063M6A
NH-Sicherungseinsatz NH00 690V aM 63A Kombimelder Grifflasche spannunsgführend
9.00 CHF / Stück* -
NH00LP100MRNH-Sicherungseinsatz Grösse 00 400V~ gG 100A Stirnkennmelder
7.60 CHF / Stück* -
NH00LP10MRNH-Sicherungseinsatz Grösse 00 400V~ gG 10A Stirnkennmelder
7.60 CHF / Stück* -
NH00LP125MRNH-Sicherungseinsatz Grösse 00 400V~ gG 125A Stirnkennmelder
9.10 CHF / Stück* -
NH00LP160MRNH-Sicherungseinsatz Grösse 00 400V~ gG 160A Stirnkennmelder
9.10 CHF / Stück* -
NH00LP6MRNH-Sicherungseinsatz Grösse 00 400V~ gG 6A Stirnkennmelder
7.60 CHF / Stück*
-
LVZIT
Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
30.35 CHF / Stück*
-
LVZAE12RAnschlusselement M12x35
13.20 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.55 CHF / Stück*
-

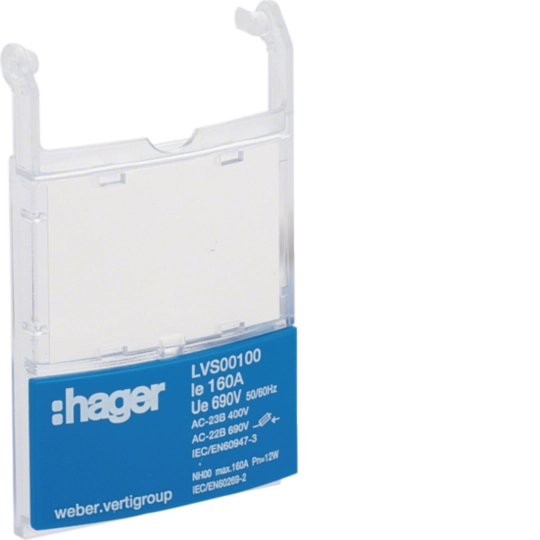

LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.90 CHF / Set*
Passend zu
-
UE31B3NBaustein, universN, 450x250mm, für 4 NH00-Leisten auf Sammelschienenystem 60mm
253.00 CHF / Stück* -
UE32C7NBaustein, universN, 450x500mm, für 7 NH00-Leisten auf Sammelschienensystem 60mm
310.00 CHF / Stück* -
UE32B8NBaustein, universN, 450x500mm, für 9 NH00-Leisten auf Sammelschienensystem 60mm
297.00 CHF / Stück* -
UE41B3NBaustein, universN, 600x250mm, für 4 NH00-Leisten auf Sammelschienensystem 60mm
274.00 CHF / Stück* -
UE42B8NBaustein, universN, 600x500mm, für 9 NH00-Leisten auf Sammelschienensystem 60mm
326.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc100 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4100 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V160 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V160 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 690V160 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2160 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2160 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4100 kA
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609475 kA
Sicherung
-
SicherungsgrösseNH00
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
MontageartEinhängen
Anschluss
-
Anschluss-/SteckertypM8 Anschluss
-
Art der AnschlussraumabdeckungKurze Anschlussraumabdeckung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment14 - 14 Nm
-
Drehmoment zur Befestigung auf Sammelschiene6 - 6 Nm
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Höhe401 mm
-
Tiefe123 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom20 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert12 W
-
Verlustleistung bei Volllast56 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendNein
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41600
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVS0060SPX
-
Product datasheet

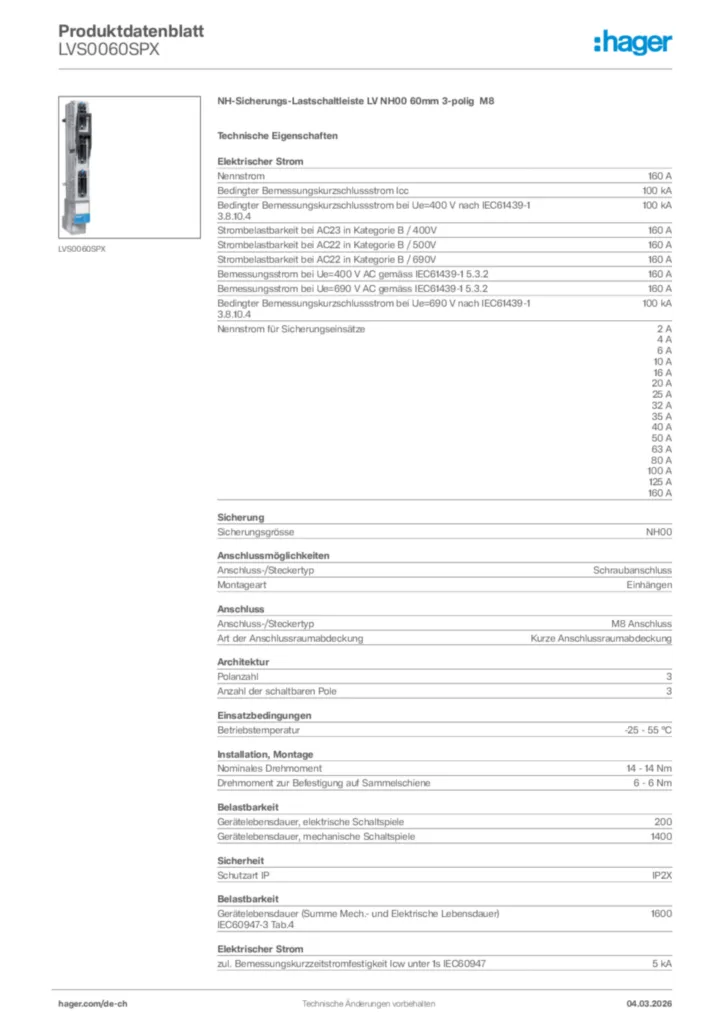

Hager Produktdatenblatt LVS0060SPX
NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig M8
PDF -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 00/60mm 3p
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2020-01-01
PDF2,97 MB
Montageanleitung für LVS0060RP - NH-Sicherungs-Lastschaltleiste LV NH00 60 mm 3-polig (DE, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF2,97 MB
Notice d'instruction pour sectionneur HPC á fusibles 00/60 mm 3p
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2020-01-01
PDF2,97 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-03-20
PDF700,22 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
