NHS-Lastschaltleiste weber.vertigroup 3P DIN00 160A SaS/Adapter 60mm Überwachung LVS0060SPSU

NH-Sicherungs-Lastschaltleiste weber.vertigroup, DIN00-60 Schraubanschluss M8×14
EAN-Nr.
4049857190249
E-nr.
847 011 019
VPE
1 Stück
Rabattgruppe
57
Preis*
 257.00 CHF
/ Stück *
 257.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

NHS-Lastschaltleiste weber.vertigroup 3P DIN00 160A SaS/Adapter 60mm Überwachung

LVS0060SPSU

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Nieder­span­nung HRC Siche­rungs­ein­satz 6 Produkte verfügbar
  • Hutschie­ne­n­a­d­apter 2 Produkte verfügbar
  • Sammel­schienen­träger 1 Produkte verfügbar
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 2 Produkte verfügbar
  • Schraub­be­fes­ti­gungset 2 Produkte verfügbar
  • Kenn­zeich­nungs­ma­te­rial 1 Produkte verfügbar

Optionales Zubehör

  • Nieder­span­nung HRC Siche­rungs­ein­satz
  • Hutschie­ne­n­a­d­apter
  • Sammel­schienen­träger
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Schraub­be­fes­ti­gungset
  • Kenn­zeich­nungs­ma­te­rial
  • LNH00063M6A

    NH-Sicherungseinsatz NH00 690V aM 63A Kombimelder Grifflasche spannunsgführend
     8.90 CHF  / Stück*
  • NH00LP100MR

    NH-Sicherungseinsatz Grösse 00 400V~ gG 100A Stirnkennmelder
     7.50 CHF  / Stück*
  • NH00LP10MR

    NH-Sicherungseinsatz Grösse 00 400V~ gG 10A Stirnkennmelder
     7.50 CHF  / Stück*
  • NH00LP125MR

    NH-Sicherungseinsatz Grösse 00 400V~ gG 125A Stirnkennmelder
     9.00 CHF  / Stück*
  • NH00LP160MR

    NH-Sicherungseinsatz Grösse 00 400V~ gG 160A Stirnkennmelder
     9.00 CHF  / Stück*
  • NH00LP6MR

    NH-Sicherungseinsatz Grösse 00 400V~ gG 6A Stirnkennmelder
     7.50 CHF  / Stück*
  • LVZ00DA60-185

    Doppeladapter LV für Montage der Größe 00/60 auf 185 mm Sammelschienenabstand
     92.30 CHF  / Stück*
  • LVZ00DA185-185

    Doppeladapter 185 auf 185 zur Montage von zwei LVSG00185… auf Sammelschiene
     57.70 CHF  / Stück*
  • LVZIT

    Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
     30.00 CHF  / Stück*
  • LVZ00AHB

    Gerätehalter als Blindelement für LV NH00, 95mm lang ohne Ausschnitt
     10.25 CHF  / Stück*
  • LVZUB

    Beschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
     38.45 CHF  / Set*
  • LVZAE12R

    Anschlusselement M12x35
     13.05 CHF  / Stück*
  • LVZAE8R

    Anschlusselement M8x30
     10.45 CHF  / Stück*
  • LVZIFT0060

    Infoträger Gr.00 60mm mit Typen- und Bezeichnungsschild zu LVS0060
     5.90 CHF  / Stück*

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    160 A
  • Bedingter Bemes­sungs­kurz­schluss­strom Icc
    100 kA
  • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=400 V nach IEC61439-1 3.8.10.4
    100 kA
  • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
    5 kA
Siche­rung
  • Siche­rungs­grösse
    NH00
Anschluss­mög­lich­keiten
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    4 - 95 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    4 - 95 mm²
  • Anschluss-/­Ste­ckertyp
    M8 Anschluss
Archi­tektur
  • Polan­zahl
    3
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 55 °C
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    14 - 14 Nm
Belast­bar­keit
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    200
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    1400
Sicher­heit
  • Schutzart IP
    IP2X
Span­nung
  • Isola­ti­onss­pan­nung Ui
    1000 V
  • Stoss­s­pan­nungs­fes­tig­keit
    8 kV
Abmes­sungen
  • Abstand Sammel­schienen
    60 mm
  • Höhe
    401 mm
  • Tiefe
    123 mm
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    20 W
Frequenz
  • Frequenz
    50 - 60 Hz
Elek­tri­scher Schutz
  • Mit Fehler­an­zeige
    Ja

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja
Halogenfrei Ja

Zertifizierungen und Dokumente

PEP_Hager_HAGE-00631-V01.01-EN
PDF
239,48 kB
Hager REACH declaration LVS0060SPSU
PDF
Hager RoHS Report LVS0060SPSU
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild LVS0060SPSU | Hager Schweiz

    Produktbild LVS0060SPSU

  • Product datasheet

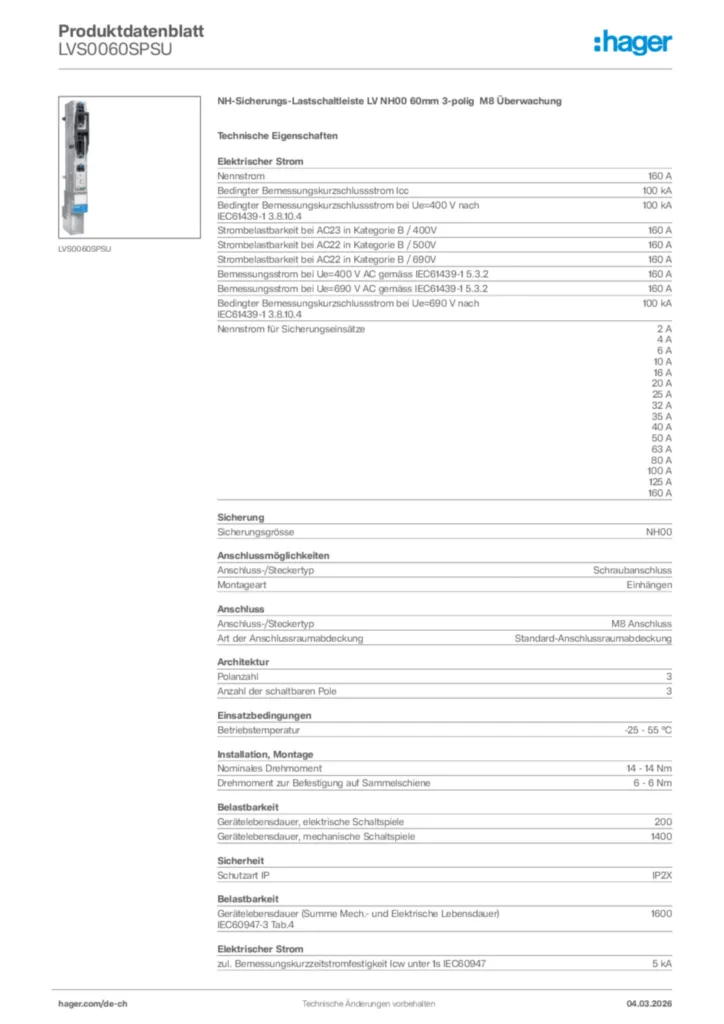

    Bild Hager Produktdatenblatt LVS0060SPSU | Hager Schweiz

    Hager Produktdatenblatt LVS0060SPSU

    NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig M8 Überwachung

    PDF

  • Bedienungsanleitung

    Bild Bedienungsanleitung de-CH, en-GB 2024-08-29 | Hager Schweiz

    Bedienungsanleitung de-CH, en-GB 2024-08-29

    PDF
    366,80 kB

  • Montageanleitung

    Bild Manual for NH Fuse-Switches, vertical design 00/60mm 3p | Hager Schweiz

    Manual for NH Fuse-Switches, vertical design 00/60mm 3p

    Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2020-01-01

    PDF
    2,97 MB
    Bild Montageanleitung für LVS0060RP - NH-Sicherungs-Lastschaltleiste LV NH00 60 mm 3-polig (DE, Stand: 08.2016) | Hager Schweiz

    Montageanleitung für LVS0060RP - NH-Sicherungs-Lastschaltleiste LV NH00 60 mm 3-polig (DE, Stand: 08.2016)

    Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01

    PDF
    2,97 MB
    Bild Notice d'instruction pour sectionneur HPC á fusibles 00/60 mm 3p | Hager Schweiz

    Notice d'instruction pour sectionneur HPC á fusibles 00/60 mm 3p

    Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2020-01-01

    PDF
    2,97 MB

  • Konformitätserklärung

    Bild Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014) | Hager Schweiz

    Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

    Konformitätserklärung International 2019-01-07

    PDF
    615,53 kB
