NH3-Doppellastschaltleiste 1260A 1-polig schaltbar Trennung seitlich rechts LVDR1260TE

EAN-Nr.
7611919369664
VPE
1 Stück
Rabattgruppe
52
Preis*
 1’078.00 CHF
/ Stück *
 1’078.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

NH3-Doppellastschaltleiste 1260A 1-polig schaltbar Trennung seitlich rechts

LVDR1260TE

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Schraub­be­fes­ti­gungset 2 Produkte verfügbar
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
  • Abde­ckung Funk­ti­onen 1 Produkte verfügbar
  • Kenn­zeich­nungs­ma­te­rial 2 Produkte verfügbar
  • Sammel­schiene 2 Produkte verfügbar

Optionales Zubehör

  • Schraub­be­fes­ti­gungset
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Abde­ckung Funk­ti­onen
  • Kenn­zeich­nungs­ma­te­rial
  • Sammel­schiene
  • LVZAE12R

    Anschlusselement M12x35
     13.05 CHF  / Stück*
  • LVZAE8R

    Anschlusselement M8x30
     10.45 CHF  / Stück*
  • LVZUB

    Beschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
     38.45 CHF  / Set*
  • LVZVDE

    Schaltdeckelverbindung für 1-polig schaltbare Deckel NH1-NH3
     29.45 CHF  / Set*
  • LVZIFT1260

    Infoträger zu NH3-Doppellastschaltleiste 1260A
     7.70 CHF  / Stück*
  • LVZIFTN

    Infoträger Neutral rechts zu NH1-NH3D 250-2000A
     7.85 CHF  / Stück*
  • CUC10

    C-Kupferprofil 840A Länge 3m 410mm²
     1’207.00 CHF  / Stück*
  • CUC6

    C-Kupferprofil 560A Länge 3m 250mm²
     308.00 CHF  / Stück*

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    1260 A
  • Bedingter Bemes­sungs­kurz­schluss­strom Icc
    80 kA
  • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=400 V nach IEC61439-1 3.8.10.4
    80 kA
  • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
    22 kA
Siche­rung
  • Siche­rungs­grösse
    NH3
Anschluss­mög­lich­keiten
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    4x 240 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    4x 240 mm²
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
Archi­tektur
  • Polan­zahl
    1
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 55 °C
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    32 - 32 Nm
Belast­bar­keit
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    100
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    500
Sicher­heit
  • Schutzart IP
    IP2X
Span­nung
  • Isola­ti­onss­pan­nung Ui
    1000 V
  • Stoss­s­pan­nungs­fes­tig­keit
    12 kV
Abmes­sungen
  • Abstand Sammel­schienen
    185 mm
  • Höhe
    741 mm
  • Tiefe
    190 mm
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    222 W
Frequenz
  • Frequenz
    50 - 60 Hz
Elek­tri­scher Schutz
  • Mit Fehler­an­zeige
    Nein

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja

Zertifizierungen und Dokumente

Hager REACH declaration LVDR1260TE
PDF
Hager RoHS Report LVDR1260TE
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild LVDR1260TE | Hager Schweiz

    Produktbild LVDR1260TE

  • Product datasheet

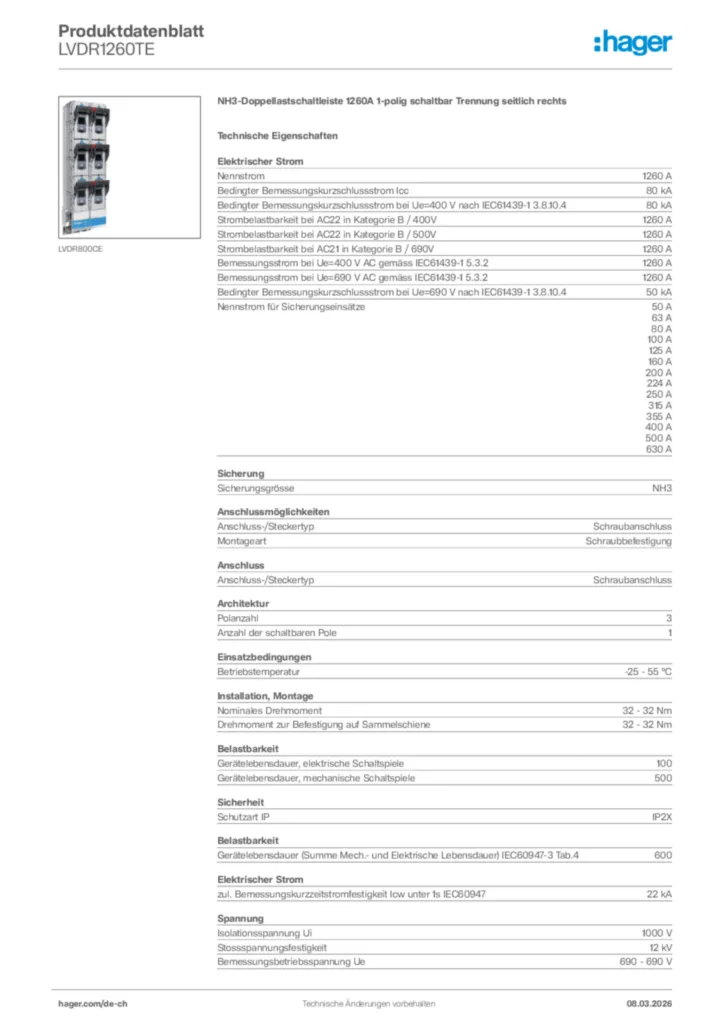

    Bild Hager Produktdatenblatt LVDR1260TE | Hager Schweiz

    Hager Produktdatenblatt LVDR1260TE

    NH3-Doppellastschaltleiste 1260A 1-polig schaltbar Trennung seitlich rechts

    PDF

  • Bedienungsanleitung

    Bild Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31 | Hager Schweiz

    Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31

    PDF
    3,70 MB
    Bild Montageanleitung für Feldschienen Längstrennung und Stromwandler Einbau Index b | Hager Schweiz

    Montageanleitung für Feldschienen Längstrennung und Stromwandler Einbau Index b

    Bedienungsanleitung International 2021-06-25

    PDF
    2,11 MB

  • Konformitätserklärung

    Bild EU Declaration of Conformity | Hager Schweiz

    EU Declaration of Conformity

    Konformitätserklärung en-GB, de-DE 2023-09-14

    PDF
    697,90 kB
    Bild EU Declaration of Conformity | Hager Schweiz

    EU Declaration of Conformity

    Konformitätserklärung en-GB, de-DE 2023-09-14

    PDF
    699,79 kB
    Bild Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014) | Hager Schweiz

    Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

    Konformitätserklärung International 2019-01-07

    PDF
    615,53 kB
