DC-Sicherungstrennschalter, 1polig, 1000V, L38 L501PV
EAN-Nr.
3250614124815
VPE
12 Stück
Rabattgruppe
12
Preis*
25.20 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zylindrische Sicherung 8 Produkte verfügbar
Optionales Zubehör
-
LF308PV
Sicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 8A
27.20 CHF / Stück* -
LF312PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 12A
27.20 CHF / Stück* -
LF320PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 20A
26.40 CHF / Stück* -
LF316PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 16A
26.40 CHF / Stück* -
LF310PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 10A
27.20 CHF / Stück* -
LF303PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 3A
24.65 CHF / Stück* -
LF302PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 2A
27.20 CHF / Stück* -
LF306PVSicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 6A
27.20 CHF / Stück*
Technische Merkmale
Architektur
-
Polanzahl1
-
Polart1P
Kapazität
-
Anzahl Module1
Elektrischer Strom
-
Nennstrom32 A
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung30 kA
-
Bemessungskurzzeitstromfestigkeit Icw IEC6094730 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC60947-230 kA
Spannung
-
Bemessungsbetriebsspannung Ue690 - 1000 V
-
VersorgungsspannungsartDC
-
Isolationsspannung Ui690 V
-
Nennspannung0 - 1000 V
-
Betriebsspannung bei Dauerbetrieb0- 1000 V
Installation, Montage
-
Nominales Drehmoment2 - 2 Nm
Abmessungen
-
Höhe77 mm
-
Breite18 mm
-
Tiefe75 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom1,10 W
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Betriebstemperatur-25 - 50 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter10 mm²
-
Anschlussquerschnitt bei starrem Leiter16 mm²
Frequenz
-
Frequenz50 - 50 Hz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild L501PV
-

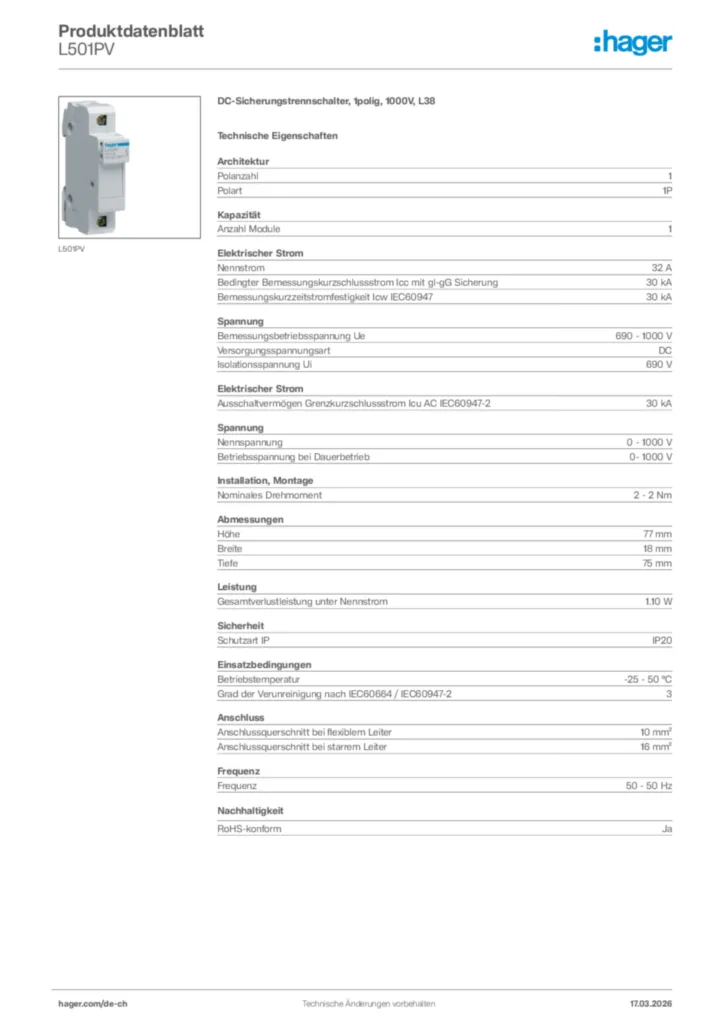

Product datasheet
Hager Produktdatenblatt L501PV
DC-Sicherungstrennschalter, 1polig, 1000V, L38
PDF -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-09-23
PDF378,78 kB
Declaration
Konformitätserklärung International 2021-04-16
PDF215,85 kB
Mehr Downloads
