    Leitungsschutzschalter Hager MCB, Polzahl (gesamt) 2, Bemessungsspannung 400 V, Auslösecharakteristik C, Bemessungsstrom 16 A, Breite in Teilungseinheiten 3
    EAN-Nr.
    3250613231903
    E-nr.
    807 149 124
    VPE
    1 St.
    Rabattgruppe
    N4
    • Leitungs­schutz­schalter (MCB)

    Leitungsschutzschalter Hager MCB 2P 400V Typ C 16A 3TE HMX216

    Preis*
    CHF 162.00
    / St. *
    CHF 162.00
    / St. *
    catalog.product_page.transfer_button.label
    catalog.product_page.add_to_list_button
    catalog.product_page.add_to_list_button

    catalog.lists.product_addition.login_popup.title

    catalog.lists.product_addition.login_popup.descriptive_text

    catalog.lists.product_addition.login_popup.account_creation_button catalog.lists.product_addition.login_popup.login_button

    catalog.transfer_popup.title

    catalog.product_page.tranfer_popup.descriptive_text

    Leitungsschutzschalter Hager MCB 2P 400V Typ C 16A 3TE

    HMX216

    • Zubehör
    • Technische Merkmale
    • catalog.pageproduct.title_sustainability.h2
    • Dokumentationen
    • Weitere Produkte

    product.page.accessories.title

    product.page.accessories.associated-products

  • product.page.accessories.see-more (11)
    • Verrie­ge­lungs­funk­ti­onen 2 product.page.accessories.products-available
    • Phasen­tren­nungs­funk­ti­onen 1 product.page.accessories.products-available
    • Klem­me­n­ab­de­ckung 1 product.page.accessories.products-available
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 product.page.accessories.products-available
    • Unter­span­nungs­aus­löser 1 product.page.accessories.products-available
    • Arbeitsstromaus­löser 2 product.page.accessories.products-available

    product.page.accessories.title-modal

    • Verrie­ge­lungs­funk­ti­onen
    • Phasen­tren­nungs­funk­ti­onen
    • Klem­me­n­ab­de­ckung
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Hilfs­schal­ter­block
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
      CHF 15.40  / St.*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
      CHF 19.75  / 10 St.*
    • MZN131

      Phasenabschottung für Leitungsschutzschalter 15kA
      CHF 30.35  / Set*
    • MZN130

      Klemmenabdeckung für Leitungsschutzschalter 15kA 1 polig
      CHF 6.55  / St.*
    • LZ060

      Distanzstück für Wärmeentlastung
      CHF 1.55  / St.*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
      CHF 61.10  / St.*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
      CHF 64.50  / St.*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
      CHF 61.10  / St.*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      CHF 28.15  / St.*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      CHF 24.30  / St.*
    • MZ221

      Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
      CHF 27.05  / St.*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      16 A
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu AC IEC60947-2
      50 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400 V AC IEC60947-2
      50 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 230 V AC IEC60947-2
      50 kA
    Archi­tektur
    • Polart
      2P
    • Auslö­se­cha­rak­te­ristik
      C
    Kapa­zität
    • Anzahl Module
      3
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      3,60 - 3,60 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      3,60 - 3,60 Nm
    • Nomi­nales Dreh­mo­ment
      3,5 - 5,0 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • 360° Monta­gemög­lich­keit
      Ja
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 415 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoss­s­pan­nungs­fes­tig­keit
      6000 V
    Frequenz
    • Frequenz
      50 - 60 Hz
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 70 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 50 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 50 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 70 mm²
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      50 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      70 mm²
    Sicher­heit
    • Schutzart IP
      IP20
    Einsatz­be­din­gungen
    • Grad der Verun­rei­ni­gung nach IEC60664 / IEC60947-2
      3
    • Ener­gie­be­gren­zungs­klasse I²t
      3
    • Luft­feuch­tig­keits­schutz
      Für alle Klima­be­reiche
    • Betrieb­stem­pe­ratur
      -25 - 70 °C
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      7,23 W
    Anschluss­mög­lich­keiten
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    Abmes­sungen
    • Höhe
      90 mm
    • Breite
      53 mm
    • Tiefe
      70 mm
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      4000

    catalog.pageproduct.title_sustainability.h2

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    catalog.pageproduct.sustainability_block.downloads_h3

    PEP - MCB 1P 6kA B-16A, 1 module (English)
    PDF
    67,85 MB
    REACH declaration HMX216
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild HMX216 | Hager Schweiz

      Produktbild HMX216

    • GeneratedProductDatasheet

      Bild Hager Produktdatenblatt HMX216 | Hager Schweiz

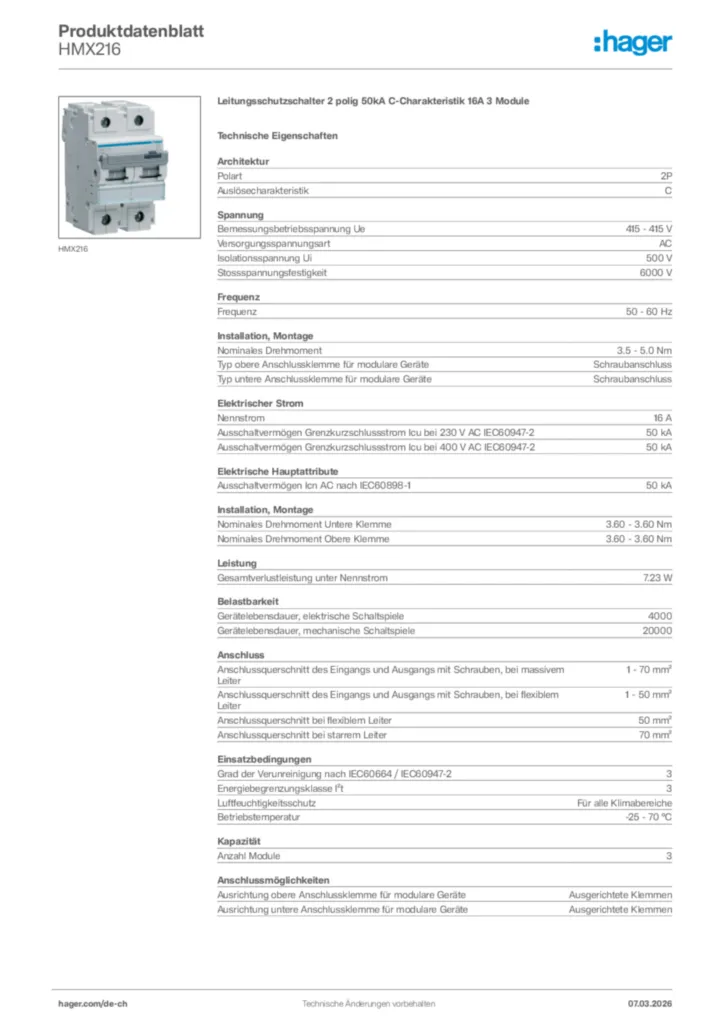

      Hager Produktdatenblatt HMX216

      Leitungsschutzschalter 2 polig 50kA C-Charakteristik 16A 3 Module

      PDF

    • Bedienungs- & Montageanleitungen

      Bild Montageanleitung für HMX110, HMX210, HMX310, HMX410 - Leitungsschutzschalter (Stand: 03.2006) | Hager Schweiz

      Montageanleitung für HMX110, HMX210, HMX310, HMX410 - Leitungsschutzschalter (Stand: 03.2006)

      Montageanleitung International 2020-01-01

      PDF
      26,38 kB

    • Normen & Umweltinformationen

      Bild Konformitätserklärung en-US 2026-07-14 | Hager Schweiz

      Konformitätserklärung en-US 2026-07-14

      PDF
      270,06 kB
    Mehr Downloads
