Reiheneinbaugeräte

Leitungsschutzschalter Hager MCB 3P 230V Typ D 100A 4.5TE HMD390

Name: HMD390
Brand: Hager
SKU: HMD390
Price: 535 CHF

Leitungsschutzschalter Hager MCB, Polzahl (gesamt) 3, Bemessungsspannung 230 V, Auslösecharakteristik D, Bemessungsstrom 100 A, Breite in Teilungseinheiten 4.5

EAN-Nr.

3250613230326

E-nr.

806 887 104

VPE

1 Stück

Rabattgruppe

Preis*

535.00 CHF

/ Stück *

Zubehör
Technische Merkmale
Ökologischer Wert
Dokumentationen
Weitere Produkte

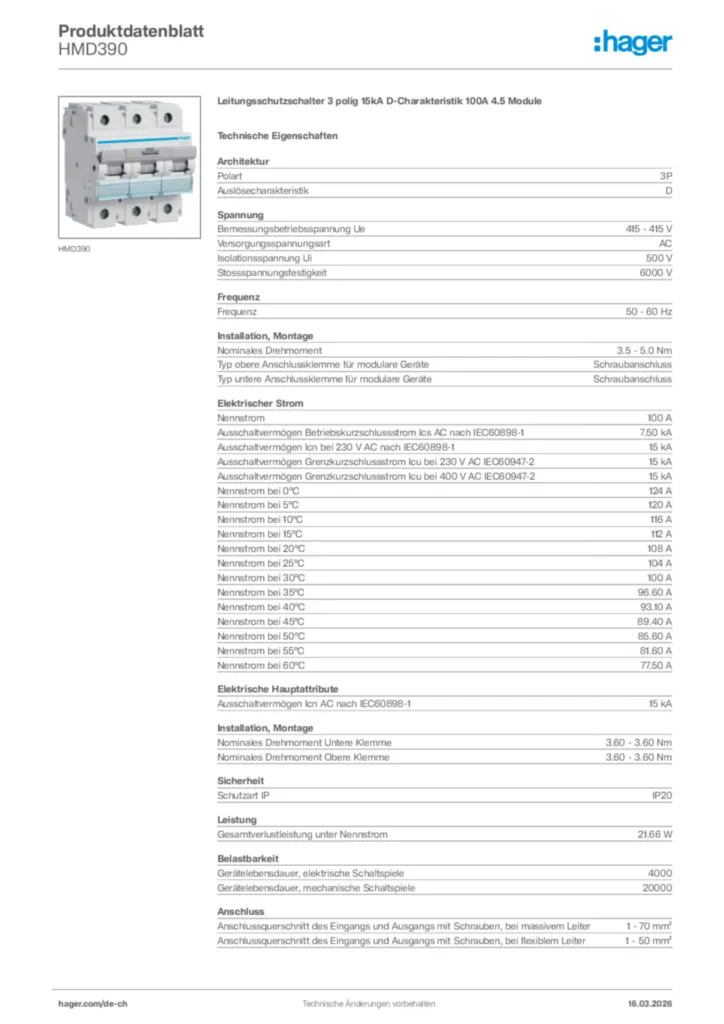

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Verriegelungsfunktionen 2 Produkte verfügbar
Phasentrennungsfunktionen 1 Produkte verfügbar
Klemmenabdeckung 1 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar

Technische Merkmale

Polart

3P
Auslösecharakteristik

D

Bemessungsbetriebsspannung Ue

415 - 415 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stossspannungsfestigkeit

6000 V

Frequenz

50 - 60 Hz

Nennstrom

100 A
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC60898-1

7,50 kA
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1

15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-2

15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2

15 kA
Nennstrom bei 0°C

124 A
Nennstrom bei 5°C

120 A
Nennstrom bei 10°C

116 A
Nennstrom bei 15°C

112 A
Nennstrom bei 20°C

108 A
Nennstrom bei 25°C

104 A
Nennstrom bei 30°C

100 A
Nennstrom bei 35°C

96,60 A
Nennstrom bei 40°C

93,10 A
Nennstrom bei 45°C

89,40 A
Nennstrom bei 50°C

85,60 A
Nennstrom bei 55°C

81,60 A
Nennstrom bei 60°C

77,50 A

Ausschaltvermögen Icn AC nach IEC60898-1

15 kA

Nominales Drehmoment

3,5 - 5,0 Nm
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ untere Anschlussklemme für modulare Geräte

Schraubanschluss
Nominales Drehmoment Untere Klemme

3,60 - 3,60 Nm
Nominales Drehmoment Obere Klemme

3,60 - 3,60 Nm

Gesamtverlustleistung unter Nennstrom

21,66 W

Gerätelebensdauer, elektrische Schaltspiele

4000
Gerätelebensdauer, mechanische Schaltspiele

20000

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 70 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 50 mm²
Anschlussquerschnitt bei flexiblem Leiter

50 mm²
Anschlussquerschnitt bei starrem Leiter

70 mm²

Grad der Verunreinigung nach IEC60664 / IEC60947-2

3
Luftfeuchtigkeitsschutz

Für alle Klimabereiche
Betriebstemperatur

-25 - 70 °C

Anzahl Module

4,50

Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

90 mm
Breite

80 mm
Tiefe

70 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACH-konform Ja
