UP-Verteiler Hager univers 3-reihig 72TE Tür IP30 550×500×110mm FWU32S1
UP-Verteiler Hager univers, Montageart Unterputz, Anzahl der Reihen 3, Breite in Teilungseinheiten 72, Schutzart IP30, Breite 550 mm, Höhe 500 mm, Tiefe 110 mm, Werkstoff des Gehäuses Stahl, Farbe reinweiss, RAL-Nummer 9010, DIN-Schiene, Art der Abdeckung Tür, Ausführung Deckel geschlossen, Art der Schliessung Druckknopf
EAN-Nr.
3250612739530
E-nr.
822 530 014
VPE
1 Stück
Rabattgruppe
F3
Preis*
528.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Wiederverkäufer
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Trennplatte für Zähler-/Verteilerfelder 2 Produkte verfügbar -
Montagezubehör 5 Produkte verfügbar -
Montageschiene 3 Produkte verfügbar -
Montageplatte für Verteilergehäuse 1 Produkte verfügbar -
Abdeckleiste 1 Produkte verfügbar -
Schliesssystem 11 Produkte verfügbar
Optionales Zubehör
-
ZZ10H
Abschottung, univers Z, waagerecht, 1-feldrig breit
11.55 CHF / Stück* -
FWU00V3Abschottung senkrecht für 3-reihigen Feldverteiler FWU Höhe 500mm
19.95 CHF / Stück*
-
FZ276
Hohlwandset, 4-teilig, für Feldverteiler Unterputz
16.80 CHF / Stück* -
VZ405NHohlwandset, Klein-/Feldverteiler, Befestigung des Mauerkastens, 4-teilig
31.50 CHF / Stück* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
8.95 CHF / Stück* -
FZ279Tiefeneinstellung, univers, Feldverteiler Unterputz, über 12mm bis max. 32mm
16.05 CHF / Stück* -
UZ01A4Haubenturm-Oberteil, universZ, niedriges Niveau, 4 Teile
5.80 CHF / Stück*
-
UT22C
Hutschiene, univers, 7, 5mm, isoliert, tiefenverstellb.bis 21mm, 11, 5PLE breit(212mm)
23.65 CHF / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
8.05 CHF / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
12.90 CHF / Stück*
-
UZ31M1
Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
41.15 CHF / Stück*
-
S35S
Abdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
3.40 CHF / Stück*
-
FZ597
Schließung, univers, für IP43 Schränke, mit 2 Schlüsseln, Schließ-Nr. 1242E
16.80 CHF / Stück* -
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24.40 CHF / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24.40 CHF / Stück* -
FZ451NSchließung, univers, Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22.75 CHF / Stück* -
FZ450NSchließung, univers, Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22.75 CHF / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
15.40 CHF / Stück* -
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
11.60 CHF / Stück* -
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
11.30 CHF / Stück* -
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
10.60 CHF / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
75.70 CHF / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
129.50 CHF / Stück*
-
KN00AKlemmenträger QC Universaladapter
4.50 CHF / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
5.40 CHF / Stück*
-
UN31TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 450x250mm
138.00 CHF / Stück* -
UN32TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 450x500mm
161.50 CHF / Stück*
-
FZ746STürscharnier, univers, links, für Schrank IP44 / IP54
12.40 CHF / Set*
-
KM13APE/N-Klemme, univers Z, 2x13 Klemmstellen, 6x16/7x10 mm²
13.70 CHF / Stück* -
KM22APE/N-Klemme, univers Z, 2x22 Klemmstellen, 10x16/12x10 mm²
30.75 CHF / Stück* -
KM25APE/N-Klemme, univers Z, 2x25 Klemmstellen, 11x16/14x10 mm²
29.35 CHF / Stück*
-
FZ002NTür, univers, rechts, geschlossen, RAL 9010, für Schrank IP44 500x550mm
119.00 CHF / Stück* -
FZ107NTür, univers, rechts, transparent, für Schrank H:500xB:550mm
143.50 CHF / Stück* -
FZ002NMTür univers rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X 500x550mm
167.00 CHF / Stück* -
FZ002NM2Tür univers rechts, Media, geschloss., RAL 9010, für Schrank IP44 500x550mm
160.50 CHF / Stück* -
FZ002FTür, univers FW, rechts, geschlossen, RAL 9010, für Schrank IP30 500x550mm
100.70 CHF / Stück* -
FZ132FBlendrahmen mit Volltür, univers FW, IP30, 90SL, RAL9010, für FWU32.., Höhe 13mm
199.50 CHF / Stück* -
FZ002F1Tür, univers FW, rechts, geschlossen, 90SL RAL9010, für Schrank IP30 500x550mm
98.30 CHF / Stück* -
FZ002FMTür, univers, rechts, Media, geschlitzt, 90SL RAL9010, für Schrank IP3X 500x550mm
164.50 CHF / Stück* -
FZ002FM2Tür, univers, rechts, Media, geschlossen, 90SL RAL9010, für Schrank IP43 500x550mm
154.00 CHF / Stück*
-
FWU00C3Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 219mm
7.10 CHF / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
14.85 CHF / Stück* -
FWU00F1Verbindungssatz univers FW Schränke, waagerecht oder senkrecht
43.55 CHF / Stück*
-
M7240Klammer halogenfrei für FWU/LF/LFE/LFH Breite 60mm (10 Stück)
6.30 CHF / Stück*
-
FD00P5Kit, NewVegaD, universFW, mit 2 Belüftungsplatten für FD..., FWU…
19.90 CHF / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
1.45 CHF / Stück*
-
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 Stück
16.20 CHF / Set* -
UZ006Papierstreifen, universN, Satz = 5 Bögen (60 Streifen)
15.20 CHF / Set*
-
US12A1Berührungsschutzabdeckung universN 150x500mm geschlossen
40.00 CHF / Stück* -
US11A1Berührungsschutzabdeckung universN 150x250mm geschlossen
32.40 CHF / Stück* -
US11A2Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE
26.20 CHF / Stück* -
US12A2Berührungsschutzabdeckung, universN, 150x500mm, 2x 12PLE
42.80 CHF / Stück* -
US21D1Berührungsschutzabdeckung, universN, 300x250mm, f. 2 NH00-Trenner auf Hutschiene
58.70 CHF / Stück* -
US31A3Berührungsschutzabdeckung, universN, 450x250mm, 3x 12PLE, Schlitzabstand 125mm
39.35 CHF / Stück* -
US31A1Berührungsschutzabdeckung universN 450x250mm geschlossen
49.85 CHF / Stück* -
US32A1Berührungsschutzabdeckung universN 450x500mm geschlossen
64.50 CHF / Stück* -
US11A3Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE, Schlitz asymetrisch
24.90 CHF / Stück* -
US21A3Berührungsschutzabdeckung, universN, 300x250mm, 2x 12PLE, Schlitzabstand 125mm
29.70 CHF / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungseinführungen4
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen6
-
Anzahl Reihen3
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module72
Abmessungen
-
Höhe553 mm
-
Breite603 mm
-
Tiefe125 mm
-
Einbauhöhe502 mm
-
Einbaubreite560 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlinke
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiss
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stossfestigkeit IKIK09
-
Schutzart IPIP30
-
SchliessungstypOhne Schloss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWU32S1
-
Product datasheet

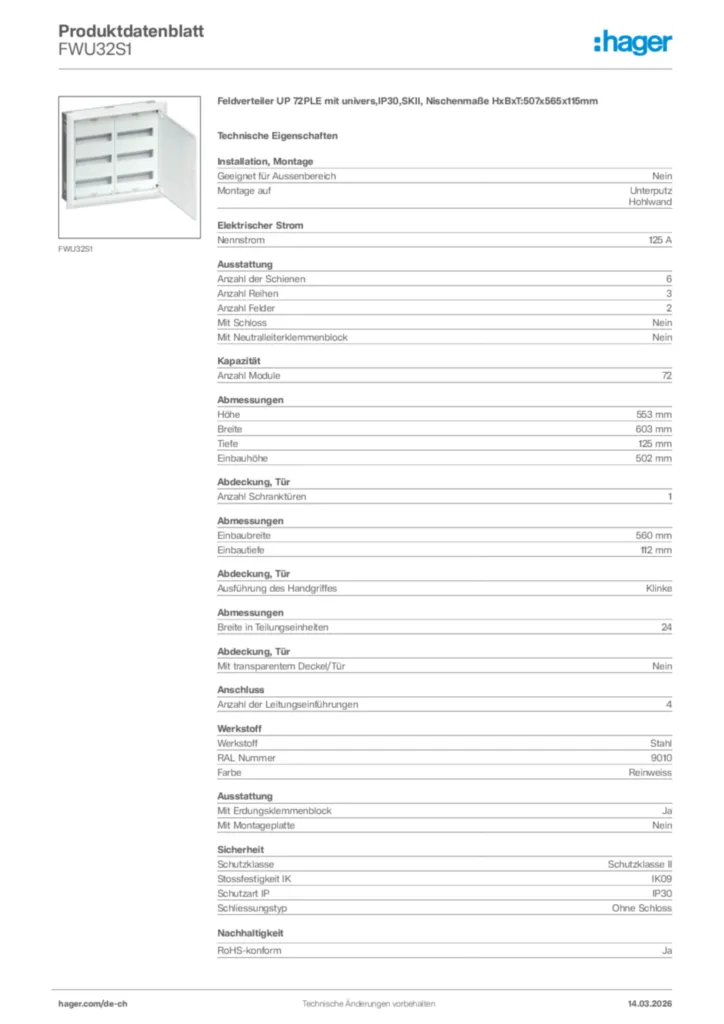

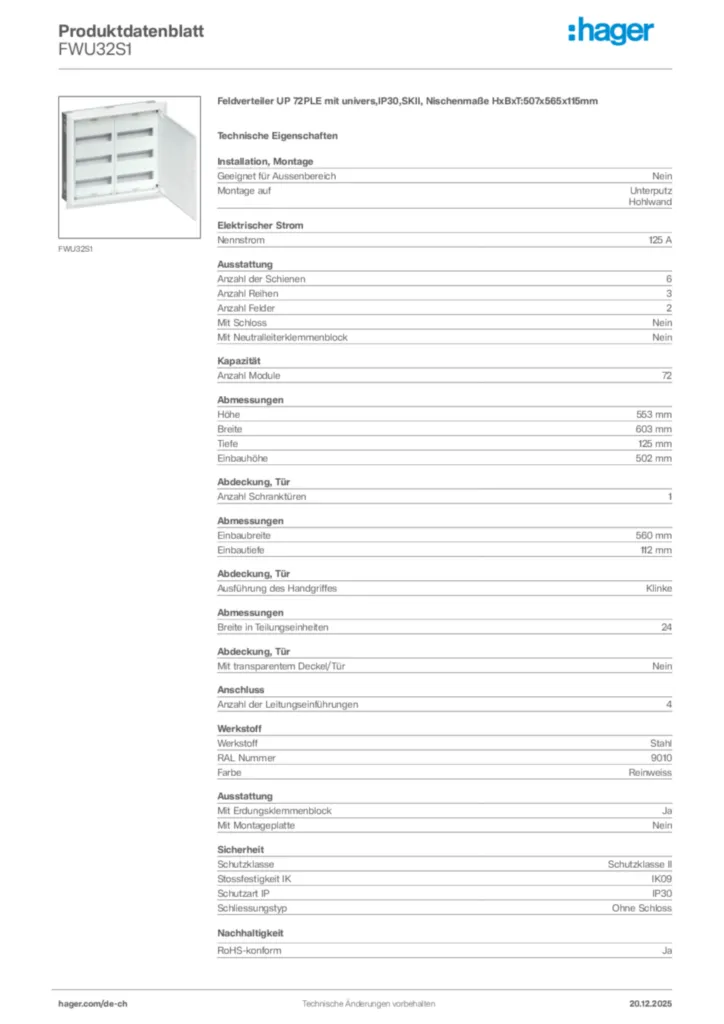

Hager Produktdatenblatt FWU32S1
Feldverteiler UP 72PLE mit univers,IP30,SKII, Nischenmaße HxBxT:507x565x115mm
PDF -
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung International 2023-07-05
PDF756,29 kB
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11,44 MB -
BIM Revit Objekte
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,36 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,34 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,38 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,36 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,37 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,35 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. Italian - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,38 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,36 MB
Range FW enclosures for CH (Lang. : en) IP30 with door with installation System hosted-V2021
BIM Revit Objekte en-GB 2020-01-01
RFA1,35 MB
Range FW enclosures for CH (Lang. : en) IP30 with door with installation System no hosted-V2021
BIM Revit Objekte en-GB 2020-01-01
RFA1,34 MB -
Handbuch
Handbook de-DE 2023-03-28
Handbuch de-DE 2023-03-28
PDF6,50 MB
Handbook en-GB 2023-04-11
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2021-01-08
PDF289,50 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
