Leistungsschütz Hager 4P 125A bei AC-1 Spulenspannung 24VDC EVN125E

Leistungsschütz Hager
EAN-Nr.
3250612230259
E-nr.
507 476 134
VPE
1 Stück
Rabattgruppe
31
Preis*
 393.00 CHF
/ Stück *
 393.00 CHF
/ Stück *
Fachgroßhandel finden

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie einen Wiederverkäufer

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Leistungsschütz Hager 4P 125A bei AC-1 Spulenspannung 24VDC

EVN125E

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Zusatz­ein­rich­tung für Reihen­ein­bau­ge­räte 2 Produkte verfügbar
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar

Optionales Zubehör

  • Zusatz­ein­rich­tung für Reihen­ein­bau­ge­räte
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • EVA003

    Hilfskontakt 1S+1Ö zu EV040…EV170, EVN063…EVN200
     8.45 CHF  / Stück*
  • EVA004

    Hilfskontakt 2S+2Ö zu EV040…EV170, EVN063…EVN200
     15.35 CHF  / Stück*
  • EVA104

    Mech. Verriegelung zu Schütze EV080…170, EVN125…200 inkl. Montageplatte
     108.50 CHF  / Stück*

Technische Merkmale

Archi­tektur
  • Polart
    4P
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    12 - 690 V
  • Steu­er­span­nung DC
    24 - 27 V
  • Stoss­s­pan­nungs­fes­tig­keit
    8000 V
  • Versor­gungs­span­nungsart der Steu­e­rung
    DC
  • Isola­ti­onss­pan­nung Ui
    690 V
Elek­tri­scher Strom
  • Strom­belast­bar­keit Ie bei 110 V DC1 iec60947-4
    125 A
  • Strom­belast­bar­keit Ie bei 220 V DC1 iec60947-4
    125 A
  • Strom­belast­bar­keit Ie bei 3P 220 - 230 V AC1 nach IEC60947 - 4
    125 A
  • Strom­belast­bar­keit Ie bei 3P 220 - 230 V AC3 nach IEC60947 - 4
    80 A
  • Strom­belast­bar­keit bei AC3
    80 A
  • Strom­belast­bar­keit Ie bei 3P 380 - 400 V AC AC1 nach IEC60947 - 4
    125 A
  • Strom­belast­bar­keit Ie bei 3P 380 - 400 V AC AC3 nach IEC60947 - 4
    80 A
Abmes­sungen
  • Abiso­lier­länge Haupt­kreis Anschluss
    15 mm
  • Tiefe
    142 mm
Frequenz
  • Frequenz
    50 - 60 Hz
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    25,30 W
  • Verlust­leis­tung pro Spule
    1 W
  • Betriebs­leis­tung für 3P bei 220 - 230 V AC AC1 nach IEC60947 - 4
    45 kW
  • Betriebs­leis­tung für 3P bei 380 - 400 V AC AC1 nach IEC60947 - 4
    78 kW
  • Betriebs­leis­tung für 3P bei 220 - 230 V AC AC3 nach IEC60947 - 4
    25 kW
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment der Steu­e­rung und Hilfs­kon­takt Kreis
    1,20 - 1,20 Nm
  • Nomi­nales Dreh­mo­ment des Haupt­kreises
    14 - 14 Nm
Belast­bar­keit
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    10000000
Anschluss­mög­lich­keiten
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
  • Anschlussart Spule und Signal­kon­takt
    Schrau­b­an­schluss
Anschluss
  • Kontaktart
    4S
  • Abiso­lier­länge beim Asch­luss Steu­e­rungs- und Hilfs­kon­takt
    10 mm
Ausstat­tung
  • Anzahl der Hilfs­kon­takte als Öffner
    0
  • Anzahl der Hilfs­kon­takte als Schliesser
    0
  • Anzahl Schlies­ser­kon­takte
    4
  • Anzahl Öffner­kon­takte
    0
Sicher­heit
  • Schutzart IP
    IP00
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 60 °C
  • Grad der Verun­rei­ni­gung nach IEC60664 / IEC60947-2
    3
  • Lager-/Trans­port­tem­pe­ratur
    -40 - 80 °C

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja

Zertifizierungen und Dokumente

Hager REACH declaration EVN125E
PDF
Hager RoHS Report EVN125E
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild EVN125E | Hager Schweiz

    Produktbild EVN125E

  • Product datasheet

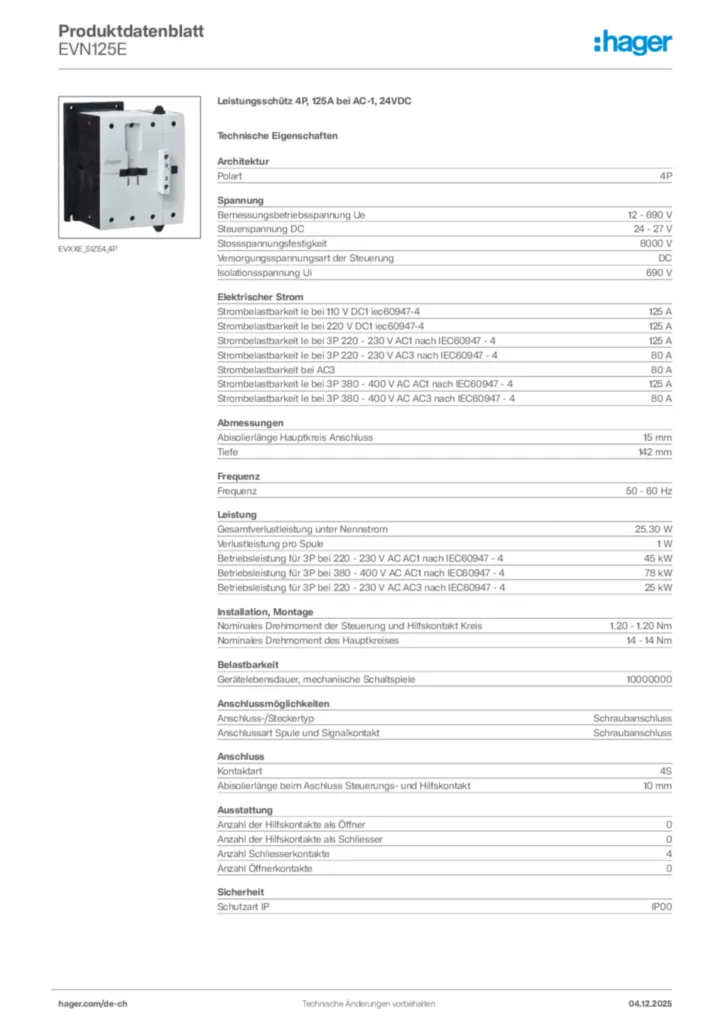

    Bild Hager Produktdatenblatt EVN125E | Hager Schweiz

    Hager Produktdatenblatt EVN125E

    Leistungsschütz 4P, 125A bei AC-1, 24VDC

    PDF

  • Handbuch

    Bild Broschüre für Leistungsschützer / Motorschutzschalter (DE, 2021-11) | Hager Schweiz

    Broschüre für Leistungsschützer / Motorschutzschalter (DE, 2021-11)

    Handbuch de-DE 2021-11-24

    PDF
    28,02 MB
    Bild Handbuch en-GB 2025-04-10 | Hager Schweiz

    Handbuch en-GB 2025-04-10

    PDF
    4,12 MB

  • Technische Broschüre

    Bild Brochure for contactors / motor protection switches (FR, 2021-11) | Hager Schweiz

    Brochure for contactors / motor protection switches (FR, 2021-11)

    Technische Broschüre fr-FR 2022-02-02

    PDF
    28,12 MB

  • Konformitätserklärung

    Bild Declaration Of Conformity | Hager Schweiz

    Declaration Of Conformity

    Konformitätserklärung en-GB 2023-12-12

    PDF
    421,30 kB
    Bild Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications | Hager Schweiz

    Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications

    Konformitätserklärung International 2021-03-01

    PDF
    60,48 kB
