Hilfskontakt 2S+2Ö zu EV040…EV170, EVN063…EVN200 EVA004
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Stoßspannungsfestigkeit6000 V AC
-
Bemessungsbetriebsspannung Ue AC für Hilfschalter500 V
-
Bemessungsbetriebsspannung Ue DC für Hilfschalter250 V
-
Nennstrom15 A
-
Thermischer Nennstrom außerhalb Gehäuse16 A
-
Strombelastbarkeit Ie bei 110V DC L/R 15ms IEC 60947-53 A
-
Strombelastbarkeit Ie bei 220V DC L/R 15ms IEC 60947-51 A
-
Strombelastbarkeit Ie bei 24V DC L/R 15ms IEC 60947-510 A
-
Strombelastbarkeit für Hilfschalter Ie bei 230V AC156 A
-
Strombelastbarkeit für Hilfschalter Ie bei 400V AC154 A
-
Strombelastbarkeit für Hilfschalter Ie bei 250V DC131 A
-
Nominale Drehmoment der Steuerung und Hilfskontakt Kreis1.2 Nm
-
Gerätelebensdauer, elektrische Schaltspiele13000000
-
Anschlussquer. flexibel Kabel mit Aderendhülse für Steuerung und Hilfskontakt1x (0.75 - 2.5) mm² / 2x (0.75 - 2.5) mm²
-
Max. Anschlussquerschnitt (Starr) für Steuerung und Signal Kontakt1x (0.75 - 2.5) mm² / 2x (0.75 - 2.5) mm²
-
Abisolierlänge Steuerung und Hilfskontakt Anschlussen10 mm
-
Anzahl der Hilfskontakte als Öffner2
-
Anzahl der Hilfskontakte als Schließer2
-
Anzahl der Hilfskontakte als Wechsler0
-
StandardtextIEC 60947-4-1 ; EN 60947-4-1
-
Europäische Direktive RoHsfreiwillige übereinstimmung
-
Europäische Direktive WEEEbetroffen
-
SchutzartIP20
-
Betriebstemperatur-25…60 °C
-
Lager-/Transporttemperatur-40…80 °C
Downloads
-
Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).

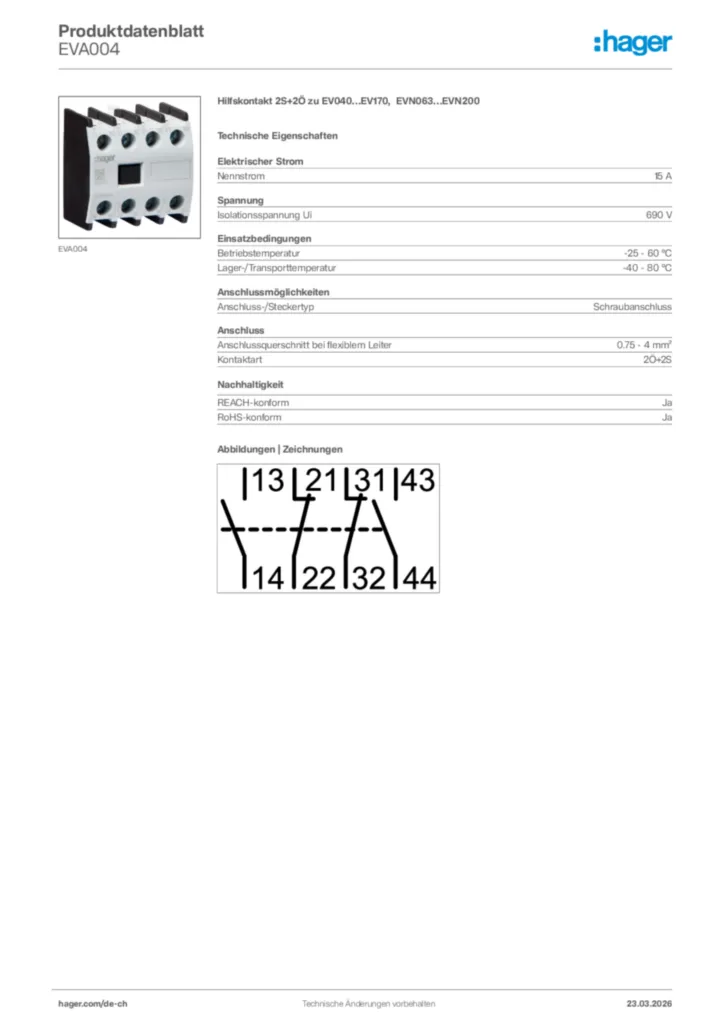

Produktbild EVA004
-
Technische Broschüre
Broschüre für Leistungsschützer / Motorschutzschalter (DE, 2021-11)
PDF28 MB -
Konformitätserklärung
EU-Konformitätserklärung für EVA004
PDF421 KBEU-Konformitätserklärung für EVA004
PDF60 KB -
RoHS Report
Schadstoff-Richtlinien für EVA004
REACH-declaration 2023-10-20 (english)
PDF32 KBSchadstoff-Richtlinien für EVA004
RoHS-declaration 2023-10-20 (english)
PDF33 KB -
PEP Dokument
Umwelt-Produktdeklaration (PEP) für EVA004
PDF315 KB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
