Leistungsschütz Hager 3P 40A bei AC-3 Spulenspannung 24VDC EV040E

Name: EV040E
Brand: Hager
SKU: EV040E
Price: 181 CHF

Preis*

181.00 CHF

/ Stück *

Grosshandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Dokumentationen
Weitere Produkte

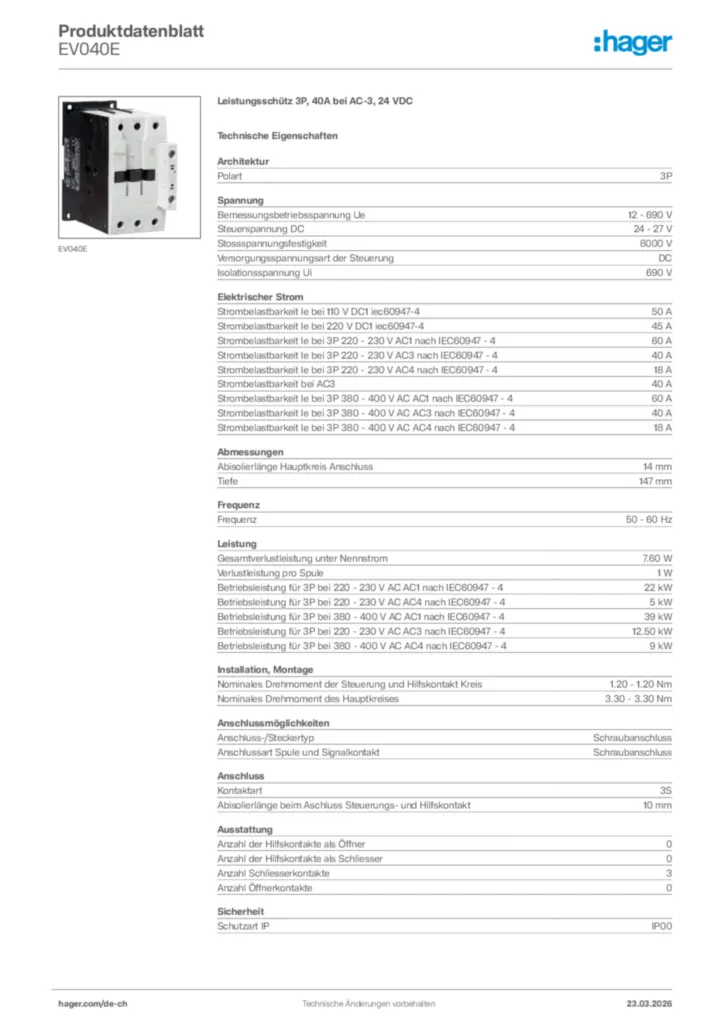

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Adapter für Zusatzkabel 1 Produkte verfügbar
Überlastrelais thermisch 4 Produkte verfügbar
Zusatzeinrichtung für Reiheneinbaugeräte 2 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar

Technische Merkmale

Polart

3P

Bemessungsbetriebsspannung Ue

12 - 690 V
Steuerspannung DC

24 - 27 V
Stossspannungsfestigkeit

8000 V
Versorgungsspannungsart der Steuerung

DC
Isolationsspannung Ui

690 V

Strombelastbarkeit Ie bei 110 V DC1 iec60947-4

50 A
Strombelastbarkeit Ie bei 220 V DC1 iec60947-4

45 A
Strombelastbarkeit Ie bei 3P 220 - 230 V AC1 nach IEC60947 - 4

60 A
Strombelastbarkeit Ie bei 3P 220 - 230 V AC3 nach IEC60947 - 4

40 A
Strombelastbarkeit Ie bei 3P 220 - 230 V AC4 nach IEC60947 - 4

18 A
Strombelastbarkeit bei AC3

40 A
Strombelastbarkeit Ie bei 3P 380 - 400 V AC AC1 nach IEC60947 - 4

60 A
Strombelastbarkeit Ie bei 3P 380 - 400 V AC AC3 nach IEC60947 - 4

40 A
Strombelastbarkeit Ie bei 3P 380 - 400 V AC AC4 nach IEC60947 - 4

18 A

Abisolierlänge Hauptkreis Anschluss

14 mm
Tiefe

147 mm

Frequenz

50 - 60 Hz

Gesamtverlustleistung unter Nennstrom

7,60 W
Verlustleistung pro Spule

1 W
Betriebsleistung für 3P bei 220 - 230 V AC AC1 nach IEC60947 - 4

22 kW
Betriebsleistung für 3P bei 220 - 230 V AC AC4 nach IEC60947 - 4

5 kW
Betriebsleistung für 3P bei 380 - 400 V AC AC1 nach IEC60947 - 4

39 kW
Betriebsleistung für 3P bei 220 - 230 V AC AC3 nach IEC60947 - 4

12,50 kW
Betriebsleistung für 3P bei 380 - 400 V AC AC4 nach IEC60947 - 4

9 kW

Nominales Drehmoment der Steuerung und Hilfskontakt Kreis

1,20 - 1,20 Nm
Nominales Drehmoment des Hauptkreises

3,30 - 3,30 Nm

Anschluss-/Steckertyp

Schraubanschluss
Anschlussart Spule und Signalkontakt

Schraubanschluss

Kontaktart

3S
Abisolierlänge beim Aschluss Steuerungs- und Hilfskontakt

10 mm
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

2,50 - 50 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

0,75 - 4 mm²

Anzahl der Hilfskontakte als Öffner

0
Anzahl der Hilfskontakte als Schliesser

0
Anzahl Schliesserkontakte

3
Anzahl Öffnerkontakte

0

Schutzart IP

IP00

Betriebstemperatur

-25 - 60 °C
Grad der Verunreinigung nach IEC60664 / IEC60947-2

3
Lager-/Transporttemperatur

-40 - 80 °C

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACH-konform Ja
