EVN022D - Leistungsschütz 4P, 22A bei AC-1, 24 VAC
Abbildung Produkt Hager Schweiz | Hager Schweiz
EVN022D - Leistungsschütz 4P, 22A bei AC-1, 24 VAC
Abbildung Produkt Hager Schweiz | Hager Schweiz

Leistungsschütz 4P, 22A bei AC-1, 24 VAC EVN022D

EAN-Nr.
3250612236336
E-nr.
507 476 264
VPE
1 Stück
Rabattgruppe
31
CHF 46.85
/ Stück *

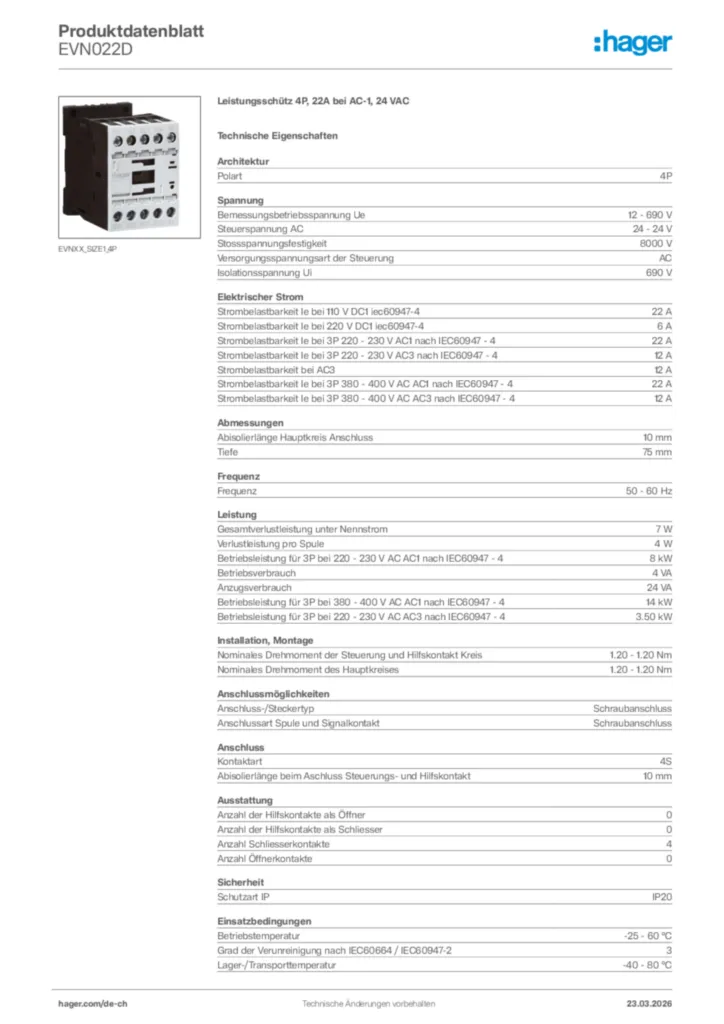

Technische Merkmale

Elek­tri­sche Haupt­merk­male
  • Bemes­sungs­be­triebss­pan­nung Ue
    690 V
  • Versor­gungs­span­nungsart der Steu­e­rung
    AC
  • Typ Anschluss­klemmen Spule und Signal­kon­takt
    Schrau­b­an­schluss
Span­nung
  • Isola­ti­onss­pan­nung
    690 V
  • Steu­er­span­nung AC
    24 V
  • Stoß­span­nungs­fes­tig­keit
    8 kV
  • Steu­er­span­nung Us unter 50 Hz
    24 V
  • Steu­er­span­nung Us unter 60 Hz
    24 V
  • Abfall Span­nung AC Spule
    19.2 / 14.4 V
  • AC-Ein­schalt­span­nungs­be­reich der Spule
    19.6 / 26.4 V
Strom
  • Nenn­strom bei 40°C nach IEC 60947
    22 A
  • Strom­belast­bar­keit Ie bei 110V DC1 iec60947-4
    22 A
  • Strom­belast­bar­keit Ie bei 220V DC1 iec60947-4
    6 A
  • Strom­belast­bar­keit Ie bei 3P 220-230V AC1 nach IEC60947-4
    22 A
  • Strom­belast­bar­keit Ie bei 3P 220-230V AC3 nach IEC60947-4
    12 A
  • Strom­belast­bar­keit Ie bei 3P 380-400V AC AC1 nach IEC60947-4
    22 A
  • Strom­belast­bar­keit Ie bei 3P 380-400V AC AC3 nach IEC60947-4
    12 A
Abmes­sungen
  • Abiso­lier­länge Haupt­kreis Anschlussen
    10 mm
Frequenz
  • Frequenz
    50 bis 60 Hz
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    7 W
  • Verlust­leis­tung pro Spule
    4 W
  • Gesamt­ver­lust­leis­tung bei Ie AC3 400V
    3 W
  • AC-Ein­schalt­leis­tung der Spule
    24 VA
  • AC-Hal­te­leis­tung der Spule
    4 VA
  • Betriebs­leis­tung für 3P bei 220-230V AC1 nach IEC60947-4
    8 kW
  • Betriebs­leis­tung für 3P bei 380-400V AC1 nach IEC60947-4
    14 kW
  • Schalt­leis­tung bei 400 V in AC3
    5.5 kW
  • Betriebs­leis­tung für 3P bei 220-230V AC3 nach IEC60947-4
    3.5 kW
Elek­tri­sche Spezi­fi­ka­ti­onen
  • Nomi­nale Dreh­mo­ment der Steu­e­rung und Hilfs­kon­takt Kreis
    1.2 Nm
  • Nomi­nale Dreh­mo­ment des Haupt­kreises
    1.2 Nm
Ausdauer
  • Gerä­te­le­bens­dauer mecha­nisch Schalt­spie­le/­Stunde
    5000
  • Gerä­te­le­bens­dauer mecha­ni­sche Schalt­spiele
    10000000
Montage
  • Typ Anschluss­klemmen des Haupt­kreises
    Schrau­b­an­schluss
Anschluss
  • Anschluss­quer. flexibel Kabel mit Aderend­hülse für Steu­e­rung und Hilfs­kon­takt
    1x (0.75 - 2.5) mm² / 2x (0.75 - 2.5) mm²
  • Max. Anschluss­quer­schnitt (Starr) für Steu­e­rung und Signal Kontakt
    1x (0.75 - 4) mm² / 2x (0.75 - 2.5) mm²
  • Abiso­lier­länge Steu­e­rung und Hilfs­kon­takt Anschlussen
    10 mm
  • Anschluss­quer. flexibel Kabel für Haupt­kreis
    1x (0.75 - 2.5) mm² / 2x (0.75 - 2.5) mm²
  • Anschluss­quer. starren Kabel für Haupt­kreis
    2x (0.75 - 4) mm² / 2x (0.75 - 2.5) mm²
  • Anschlussart
    Schraub­technik
Ausstat­tung
  • Anzahl der Hilfs­kon­takte als Öffner
    0
  • Anzahl der Hilfs­kon­takte als Schließer
    0
  • Anzahl Öffner­kon­takte
    0
  • Anzahl Schlie­ßer­kon­takte
    4
Normen
  • Stan­dard­text
    EN 60947-4-1 ; IEC 60947-4-1
  • Euro­pä­i­sche Direk­tive RoHs
    frei­wil­lige über­ein­stim­mung
Sicher­heit
  • Schutzart
    IP20
  • REACH konform
    Ja
  • RoHS konform
    Ja
Verwen­dung Bedin­gungen
  • Betrieb­stem­pe­ratur
    -25…60 °C
  • Grad der Verun­rei­ni­gung nach IEC 60664 / IEC 60947-2
    3
  • Lager-/Trans­port­tem­pe­ratur
    -40…80 °C
