Leistungsschütz Hager 3P+1 Schliesser 32A bei AC-3 Spulenspannung 24VDC EV03210E
Preis*
137.50 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Zusatzkabel 1 Produkte verfügbar -
Überlastrelais thermisch 5 Produkte verfügbar -
Zusatzeinrichtung für Reiheneinbaugeräte 6 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Optionales Zubehör
-
EVB006B
Thermorelais 4.0 - 6.0 A zu Schütze EV018…EV038
70.10 CHF / Stück* -
EVB010B
Thermorelais 6.0 - 10 A zu Schütze EV018…EV038
70.10 CHF / Stück* -
EVB016B
Thermorelais 10 - 16 A zu Schütze EV018…EV038
70.10 CHF / Stück* -
EVB024B
Thermorelais 16 - 24 A zu Schütze EV018…EV038
70.10 CHF / Stück* -
EVB032B
Thermorelais 24 - 32 A zu Schütze EV018…EV038
108.00 CHF / Stück*
-
EVA001Hilfskontakt 1S+1Ö zu EV007-10…EV038-10, EVN022…EVN045, EVL014…EVL027
8.55 CHF / Stück* -
EVA002Hilfskontakt 2S+2Ö zu EV007…EV038, EVN022…EVN045, EVL014…EVL027
15.50 CHF / Stück* -
EVA005Hilfskontakt 1S+1Ö zu EV007…EV038, EVN022…EVN045, EVL014…EVL027, EVR004…
8.55 CHF / Stück* -
EVA006
Hilfskontakt 4S zu EV007…EV038, EVN022…EVN045, EVL014…EVL027, EVR004…
15.50 CHF / Stück* -
EVA007Hilfskontakt 2S+2Ö zu EV007…EV038, EVN022…EVN045, EVL014…EVL027, EVR004…
15.50 CHF / Stück* -
EVA008Hilfskontakt 4Ö zu EV007…EV038, EVN022…EVN045, EVL014…EVL027, EVR004…
15.50 CHF / Stück*
-
EVA102
Mechanische Verriegelung zu Schütze EV018…EV038, EVN032…EVN045
8.65 CHF / Stück*
Technische Merkmale
Architektur
-
Polart3P
Spannung
-
Bemessungsbetriebsspannung Ue12 - 690 V
-
Steuerspannung DC24 - 27 V
-
Stossspannungsfestigkeit8000 V
-
Bemessungsbetriebsspannung Ue AC für Hilfsschalter600 V
-
Bemessungsbetriebsspannung Ue DC für Hilfsschalter250 V
-
Versorgungsspannungsart der SteuerungDC
-
Isolationsspannung Ui690 V
Elektrischer Strom
-
Strombelastbarkeit Ie bei 110 V DC1 iec60947-440 A
-
Strombelastbarkeit Ie bei 220 V DC1 iec60947-440 A
-
Strombelastbarkeit Ie bei 3P 220 - 230 V AC1 nach IEC60947 - 445 A
-
Strombelastbarkeit Ie bei 3P 220 - 230 V AC3 nach IEC60947 - 432 A
-
Strombelastbarkeit Ie bei 3P 220 - 230 V AC4 nach IEC60947 - 415 A
-
Strombelastbarkeit bei AC332 A
-
Strombelastbarkeit Ie bei 3P 380 - 400 V AC AC1 nach IEC60947 - 445 A
-
Strombelastbarkeit Ie bei 3P 380 - 400 V AC AC3 nach IEC60947 - 432 A
-
Strombelastbarkeit Ie bei 3P 380 - 400 V AC AC4 nach IEC60947 - 415 A
-
Strombelastbarkeit für Hilfschalter Ie bei 110 V AC AC1510 A
-
Strombelastbarkeit für Hilfschalter Ie bei 24 V AC AC1510 A
-
Strombelastbarkeit für Hilfschalter Ie bei 24 V DC DC131 A
-
Strombelastbarkeit für Hilfschalter Ie bei 250 V DC131 A
Abmessungen
-
Abisolierlänge Hauptkreis Anschluss10 mm
-
Tiefe138 mm
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom7,50 W
-
Verlustleistung pro Spule0,90 W
-
Betriebsleistung für 3P bei 220 - 230 V AC AC1 nach IEC60947 - 417 kW
-
Betriebsleistung für 3P bei 220 - 230 V AC AC4 nach IEC60947 - 44 kW
-
Betriebsleistung für 3P bei 380 - 400 V AC AC1 nach IEC60947 - 429 kW
-
Betriebsleistung für 3P bei 220 - 230 V AC AC3 nach IEC60947 - 410 kW
-
Betriebsleistung für 3P bei 380 - 400 V AC AC4 nach IEC60947 - 47 kW
Installation, Montage
-
Nominales Drehmoment der Steuerung und Hilfskontakt Kreis1,20 - 1,20 Nm
-
Nominales Drehmoment des Hauptkreises3,20 - 3,20 Nm
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
Anschlussart Spule und SignalkontaktSchraubanschluss
Anschluss
-
Kontaktart3S+1 auxil. S
-
Abisolierlänge beim Aschluss Steuerungs- und Hilfskontakt10 mm
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter0,75 - 16 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter0,75 - 4 mm²
Ausstattung
-
Anzahl der Hilfskontakte als Öffner1
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl Schliesserkontakte3
-
Anzahl Öffnerkontakte0
Sicherheit
-
Schutzart IPIP00
Einsatzbedingungen
-
Betriebstemperatur-25 - 60 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
-
Lager-/Transporttemperatur-40 - 80 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EV03210E
-

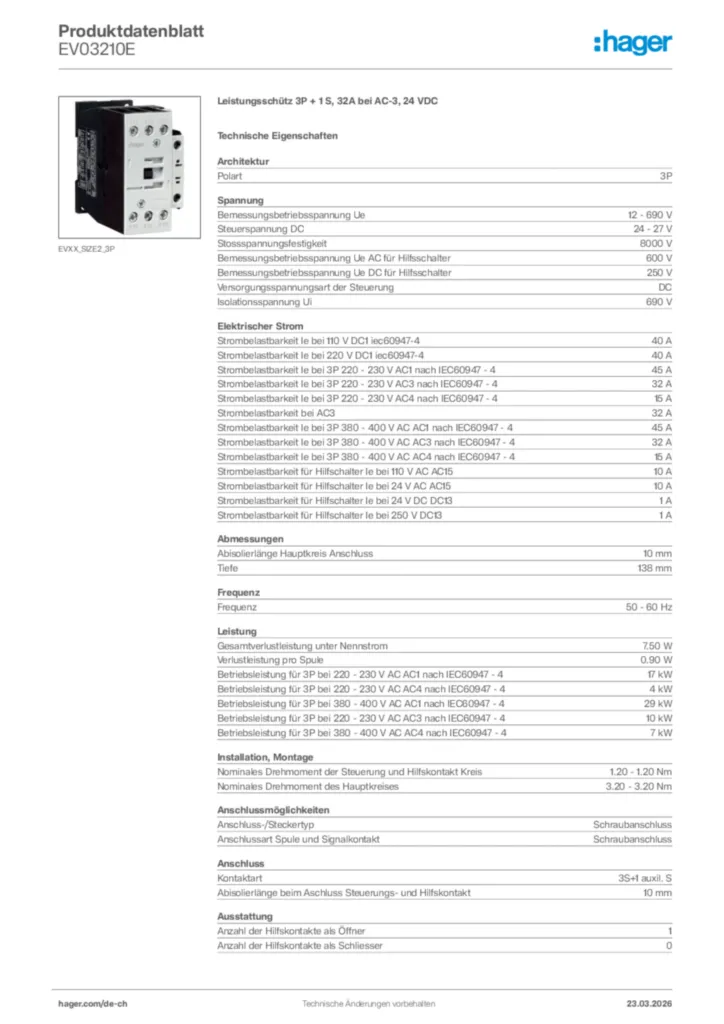

Product datasheet
Hager Produktdatenblatt EV03210E
Leistungsschütz 3P + 1 S, 32A bei AC-3, 24 VDC
PDF -
Handbuch
Broschüre für Leistungsschützer / Motorschutzschalter (DE, 2021-11)
Handbuch de-DE 2021-11-24
PDF28,02 MB
Handbuch en-GB 2025-04-10
PDF4,12 MB -
Technische Broschüre
Brochure for contactors / motor protection switches (FR, 2021-11)
Technische Broschüre fr-FR 2022-02-02
PDF28,12 MB -
Konformitätserklärung
Declaration Of Conformity
Konformitätserklärung en-GB 2023-12-12
PDF421,30 kB
Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications
Konformitätserklärung International 2021-03-01
PDF60,48 kB
