Leistungsschütz Hager 3P+1 Schliesser 12A bei AC-3 Spulenspannung 24VDC EV01210E

Name: EV01210E
Brand: Hager
SKU: EV01210E
Price: 41.85 CHF

Preis*

41.85 CHF

/ Stück *

Grosshandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Dokumentationen
Weitere Produkte

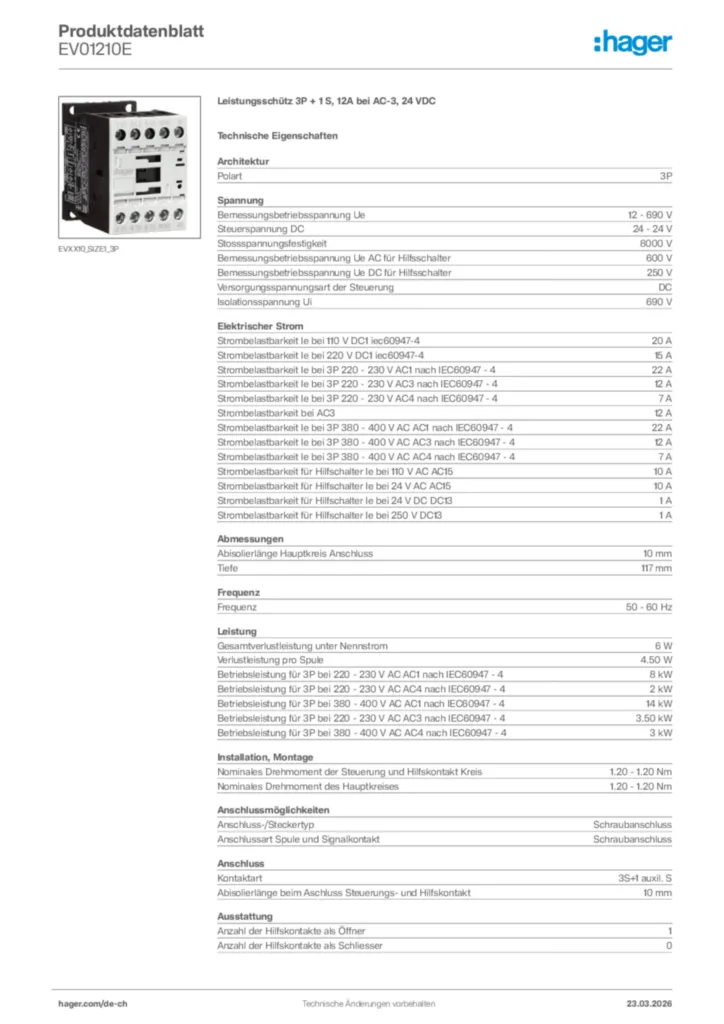

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Überlastrelais thermisch 12 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Zusatzeinrichtung für Reiheneinbaugeräte 6 Produkte verfügbar
Adapter für Zusatzkabel 1 Produkte verfügbar

Technische Merkmale

Polart

3P

Bemessungsbetriebsspannung Ue

12 - 690 V
Steuerspannung DC

24 - 24 V
Stossspannungsfestigkeit

8000 V
Bemessungsbetriebsspannung Ue AC für Hilfsschalter

600 V
Bemessungsbetriebsspannung Ue DC für Hilfsschalter

250 V
Versorgungsspannungsart der Steuerung

DC
Isolationsspannung Ui

690 V

Strombelastbarkeit Ie bei 110 V DC1 iec60947-4

20 A
Strombelastbarkeit Ie bei 220 V DC1 iec60947-4

15 A
Strombelastbarkeit Ie bei 3P 220 - 230 V AC1 nach IEC60947 - 4

22 A
Strombelastbarkeit Ie bei 3P 220 - 230 V AC3 nach IEC60947 - 4

12 A
Strombelastbarkeit Ie bei 3P 220 - 230 V AC4 nach IEC60947 - 4

7 A
Strombelastbarkeit bei AC3

12 A
Strombelastbarkeit Ie bei 3P 380 - 400 V AC AC1 nach IEC60947 - 4

22 A
Strombelastbarkeit Ie bei 3P 380 - 400 V AC AC3 nach IEC60947 - 4

12 A
Strombelastbarkeit Ie bei 3P 380 - 400 V AC AC4 nach IEC60947 - 4

7 A
Strombelastbarkeit für Hilfschalter Ie bei 110 V AC AC15

10 A
Strombelastbarkeit für Hilfschalter Ie bei 24 V AC AC15

10 A
Strombelastbarkeit für Hilfschalter Ie bei 24 V DC DC13

1 A
Strombelastbarkeit für Hilfschalter Ie bei 250 V DC13

1 A

Abisolierlänge Hauptkreis Anschluss

10 mm
Tiefe

117 mm

Frequenz

50 - 60 Hz

Gesamtverlustleistung unter Nennstrom

6 W
Verlustleistung pro Spule

4,50 W
Betriebsleistung für 3P bei 220 - 230 V AC AC1 nach IEC60947 - 4

8 kW
Betriebsleistung für 3P bei 220 - 230 V AC AC4 nach IEC60947 - 4

2 kW
Betriebsleistung für 3P bei 380 - 400 V AC AC1 nach IEC60947 - 4

14 kW
Betriebsleistung für 3P bei 220 - 230 V AC AC3 nach IEC60947 - 4

3,50 kW
Betriebsleistung für 3P bei 380 - 400 V AC AC4 nach IEC60947 - 4

3 kW

Nominales Drehmoment der Steuerung und Hilfskontakt Kreis

1,20 - 1,20 Nm
Nominales Drehmoment des Hauptkreises

1,20 - 1,20 Nm

Anschluss-/Steckertyp

Schraubanschluss
Anschlussart Spule und Signalkontakt

Schraubanschluss

Kontaktart

3S+1 auxil. S
Abisolierlänge beim Aschluss Steuerungs- und Hilfskontakt

10 mm
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

0,75 - 4 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

0,75 - 4 mm²

Anzahl der Hilfskontakte als Öffner

1
Anzahl der Hilfskontakte als Schliesser

0
Anzahl Schliesserkontakte

3
Anzahl Öffnerkontakte

0

Schutzart IP

IP20

Betriebstemperatur

-25 - 60 °C
Grad der Verunreinigung nach IEC60664 / IEC60947-2

3
Lager-/Transporttemperatur

-40 - 80 °C

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACH-konform Ja
