Leistungsschütz Hager 3P+1 Schliesser 7A bei AC-3 Spulenspannung 24VAC

EV00710D

EV00710D - Leistungsschütz Hager 3P+1 Schliesser 7A bei AC-3 Spulenspannung 24VAC
  • Schalt- und Schutz­ge­räte

Leistungsschütz Hager 3P+1 Schliesser 7A bei AC-3 Spulenspannung 24VAC EV00710D

EAN-Nr.
3250612235834
E-nr.
507 476 034
VPE
1 Stück
Rabattgruppe
31
Preis*
30.75 CHF
/ Stück *
 30.75 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte

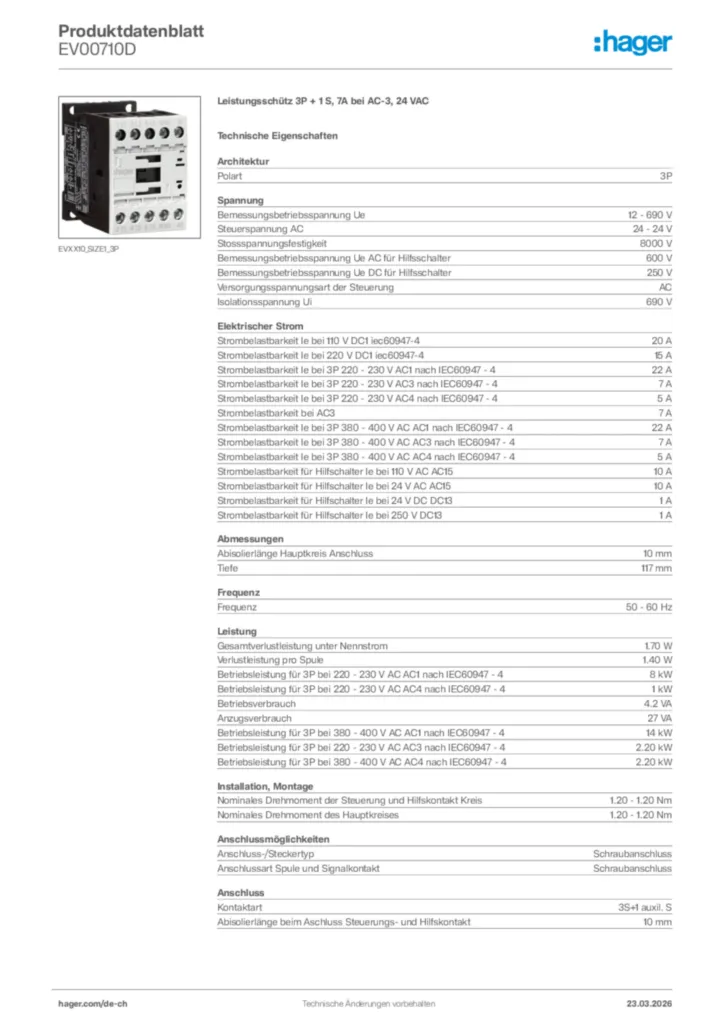

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Zusatz­ein­rich­tung für Reihen­ein­bau­ge­räte 6 Produkte verfügbar
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
  • Über­span­nungs­schutz­modul 1 Produkte verfügbar
  • Adapter für Zusatz­kabel 1 Produkte verfügbar
  • Über­las­t­re­lais ther­misch 12 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Zusatz­ein­rich­tung für Reihen­ein­bau­ge­räte
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Über­span­nungs­schutz­modul
  • Adapter für Zusatz­kabel
  • Über­las­t­re­lais ther­misch
  • EVA001

    Hilfskontakt 1S+1Ö zu EV007-10…EV038-10, EVN022…EVN045, EVL014…EVL027
     8.45 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVA002

    Hilfskontakt 2S+2Ö zu EV007…EV038, EVN022…EVN045, EVL014…EVL027
     15.35 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVA005

    Hilfskontakt 1S+1Ö zu EV007…EV038, EVN022…EVN045, EVL014…EVL027, EVR004…
     8.45 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVA006

    Hilfskontakt 4S zu EV007…EV038, EVN022…EVN045, EVL014…EVL027, EVR004…
     15.35 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVA007

    Hilfskontakt 2S+2Ö zu EV007…EV038, EVN022…EVN045, EVL014…EVL027, EVR004…
     15.35 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVA008

    Hilfskontakt 4Ö zu EV007…EV038, EVN022…EVN045, EVL014…EVL027, EVR004…
     15.35 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVA101

    Mechanische Verriegelung zu Schütze EV007…EV015, EVN022, EVL014…EVL027
     8.55 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVA204

    RC Löschglied 24 VAC zu Schütze EV007…EV015, EVN022
     8.55 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVA801

    Verbindungsadapter Motorschutzschalter und Schütz zu Schütze EV007…EV015
     6.85 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVB00016A

    Thermorelais 0.1 - 0.16 A zu Schütze EV007…EV015
     52.60 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVB00024A

    Thermorelais 0.16 - 0.24 A zu Schütze EV007…EV015
     52.60 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVB0004A

    Thermorelais 0.24 - 0.4 A zu Schütze EV007…EV015
     52.60 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVB0006A

    Thermorelais 0.4 - 0.6 A zu Schütze EV007…EV015
     52.60 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVB0016A

    Thermorelais 1.0 - 1.6 A zu Schütze EV007…EV015
     52.60 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVB001A

    Thermorelais 0.6 - 1.0 A zu Schütze EV007…EV015
     52.60 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVB0024A

    Thermorelais 1.6 - 2.4 A zu Schütze EV007…EV015
     52.60 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVB004A

    Thermorelais 2.4 - 4.0 A zu Schütze EV007…EV015
     52.60 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVB006A

    Thermorelais 4.0 - 6.0 A zu Schütze EV007…EV015
     52.60 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVB010A

    Thermorelais 6.0 - 10 A zu Schütze EV007…EV015
     52.60 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVB012A

    Thermorelais 9.0 - 12 A zu Schütze EV007…EV015
     52.60 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EVB016A

    Thermorelais 12 - 16 A zu Schütze EV007…EV015
     60.70 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Archi­tektur
  • Polart
    3P
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    690 - 690 V
  • Steu­er­span­nung AC
    24 - 24 V
  • Stoss­s­pan­nungs­fes­tig­keit
    8000 V
  • Bemes­sungs­be­triebss­pan­nung Ue AC für Hilfs­schalter
    600 V
  • Bemes­sungs­be­triebss­pan­nung Ue DC für Hilfs­schalter
    250 V
  • Versor­gungs­span­nungsart der Steu­e­rung
    AC
  • Isola­ti­onss­pan­nung Ui
    690 V
Elek­tri­scher Strom
  • Strom­belast­bar­keit Ie bei 110 V DC1 iec60947-4
    20 A
  • Strom­belast­bar­keit Ie bei 220 V DC1 iec60947-4
    15 A
  • Strom­belast­bar­keit Ie bei 3P 220 - 230 V AC1 nach IEC60947 - 4
    22 A
  • Strom­belast­bar­keit Ie bei 3P 220 - 230 V AC3 nach IEC60947 - 4
    7 A
  • Strom­belast­bar­keit Ie bei 3P 220 - 230 V AC4 nach IEC60947 - 4
    5 A
  • Strom­belast­bar­keit bei AC3
    7 - 7 A
  • Strom­belast­bar­keit Ie bei 3P 380 - 400 V AC AC1 nach IEC60947 - 4
    22 A
  • Strom­belast­bar­keit Ie bei 3P 380 - 400 V AC AC3 nach IEC60947 - 4
    7 A
  • Strom­belast­bar­keit Ie bei 3P 380 - 400 V AC AC4 nach IEC60947 - 4
    5 A
  • Strom­belast­bar­keit für Hilf­s­chalter Ie bei 110 V AC AC15
    10 A
  • Strom­belast­bar­keit für Hilf­s­chalter Ie bei 24 V AC AC15
    10 A
  • Strom­belast­bar­keit für Hilf­s­chalter Ie bei 24 V DC DC13
    1 A
  • Strom­belast­bar­keit für Hilf­s­chalter Ie bei 250 V DC13
    1 A
Abmes­sungen
  • Abiso­lier­länge Haupt­kreis Anschluss
    10 mm
  • Tiefe
    117 mm
Frequenz
  • Frequenz
    50 - 60 Hz
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    1,70 W
  • Verlust­leis­tung pro Spule
    1,40 W
  • Betriebs­leis­tung für 3P bei 220 - 230 V AC AC1 nach IEC60947 - 4
    8 kW
  • Betriebs­leis­tung für 3P bei 220 - 230 V AC AC4 nach IEC60947 - 4
    1 kW
  • Betriebs­leis­tung für 3P bei 380 - 400 V AC AC1 nach IEC60947 - 4
    14 kW
  • Betriebs­leis­tung für 3P bei 220 - 230 V AC AC3 nach IEC60947 - 4
    2,20 kW
  • Betriebs­leis­tung für 3P bei 380 - 400 V AC AC4 nach IEC60947 - 4
    2,20 kW
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment der Steu­e­rung und Hilfs­kon­takt Kreis
    1,20 - 1,20 Nm
  • Nomi­nales Dreh­mo­ment des Haupt­kreises
    1,20 - 1,20 Nm
Anschluss­mög­lich­keiten
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
  • Anschlussart Spule und Signal­kon­takt
    Schrau­b­an­schluss
Anschluss
  • Kontaktart
    3S+1 auxil. S
  • Abiso­lier­länge beim Asch­luss Steu­e­rungs- und Hilfs­kon­takt
    10 mm
Ausstat­tung
  • Anzahl der Hilfs­kon­takte als Öffner
    1
  • Anzahl der Hilfs­kon­takte als Schliesser
    0
  • Anzahl Schlies­ser­kon­takte
    3
  • Anzahl Öffner­kon­takte
    0
Sicher­heit
  • Schutzart IP
    IP20
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 60 °C
  • Grad der Verun­rei­ni­gung nach IEC60664 / IEC60947-2
    3
  • Lager-/Trans­port­tem­pe­ratur
    -40 - 80 °C

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja

Zertifizierungen und Dokumente

PEP Dokument International 2020-09-23
PDF
352,93 kB
REACH declaration EV00710D (english)
PDF
103,10 kB
RoHS declaration EV00710D (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild EV00710D | Hager Schweiz

    Produktbild EV00710D

  • Handbuch

    Bild Broschüre für Leistungsschützer / Motorschutzschalter (DE, 2021-11) | Hager Schweiz

    Broschüre für Leistungsschützer / Motorschutzschalter (DE, 2021-11)

    Handbuch de-DE 2021-11-24

    PDF
    28,02 MB
    Bild Handbuch en-GB 2025-04-10 | Hager Schweiz

    Handbuch en-GB 2025-04-10

    PDF
    4,12 MB

  • Technische Broschüre

    Bild Brochure for contactors / motor protection switches (FR, 2021-11) | Hager Schweiz

    Brochure for contactors / motor protection switches (FR, 2021-11)

    Technische Broschüre fr-FR 2022-02-02

    PDF
    28,12 MB

  • Konformitätserklärung

    Bild Declaration Of Conformity | Hager Schweiz

    Declaration Of Conformity

    Konformitätserklärung en-GB 2023-12-12

    PDF
    421,30 kB
    Bild Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications | Hager Schweiz

    Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications

    Konformitätserklärung International 2021-03-01

    PDF
    60,48 kB
Mehr Downloads

  • Für die Zusendung des REACH-Zertifikats

    senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
