Nivellierbare Edelstahlkassette R06 mit Tubus für 6x45er Module Belagstiefe 25mm EKR060TM25
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Geräteträger für Unterflur/Bodenkanal 1 Produkte verfügbar
-
Schalungselement für Einbaueinheit 1 Produkte verfügbar
-
Montagedeckel für Unterflurdose 2 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Mit BodenbelagsaussparungJa
-
FormRund
-
Einbautiefe105 mm
-
Einbaudurchmesser215 mm
-
Höhe87 mm
-
Nivellierbereich105 - 292 mm
-
Nenngrösse215 mm
-
Dicke Bodenbelagsaussparung25 mm
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte6
-
Anzahl der Gerätebecher2
-
Anzahl der Leitungsauslässe1
-
Ausführung LeitungsauslassTubus
-
Maximale Belastung3 - 5 kN
-
Geeignet für HohlbodenmontageJa
-
Geeignet für DoppelbodeneinbauJa
-
BodenpflegeNass
-
Farbe LeitungsauslassSilber
-
WerkstoffEdelstahl
-
Geeignet für UnterflurkanalJa
-
Stossfestigkeit IKIK10
-
Schutzart IPIP20
-
Schutzart IP im ungenutzten ZustandIP54
-
Einbaugrösse (Unterflursyteme)R06
-
HalogenfreiJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

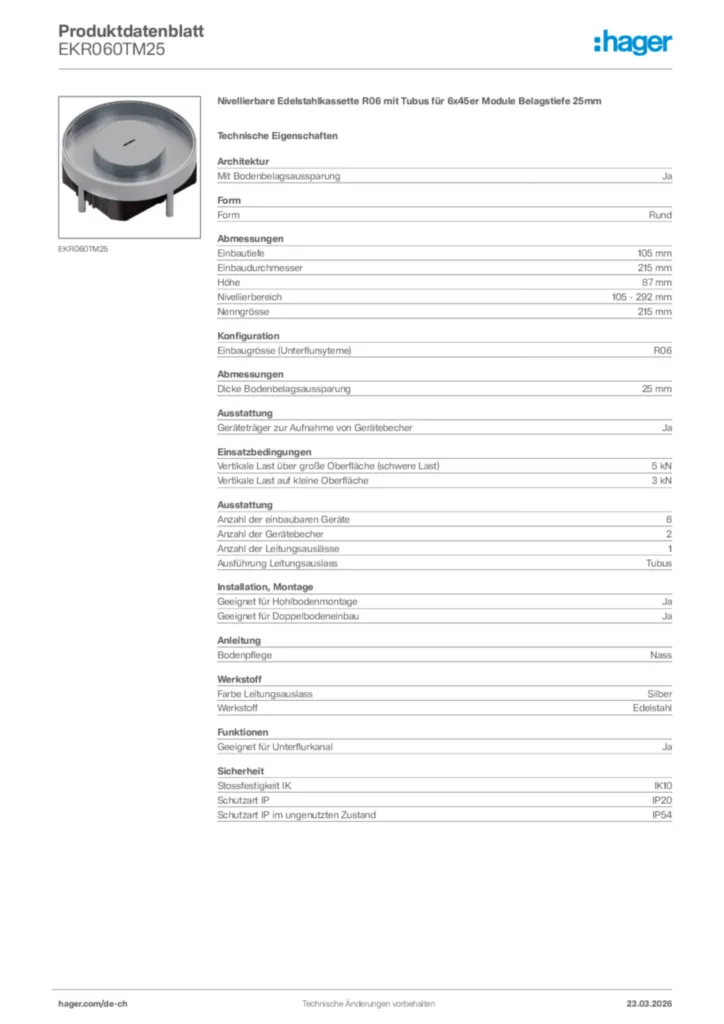

Produktbild EKR060TM25
-
Montageanleitung
Montageanleitung International 2022-08-29
PDF4,17 MB -
Technische Beilage (single-product)
Floor installation systems, Information for the floor layer
Technische Beilage (single-product) en-GB 2023-06-16
PDF2,59 MBTechnische Beilage (single-product) de-DE 2022-09-22
PDF2,54 MBTechnische Beilage (single-product) fr-FR 2023-06-16
PDF2,59 MB -
DXF Dateien
DXF Dateien International 2023-01-18
DXF315,58 kB -
STEP Dateien
STEP Dateien International 2022-10-25
STP358,79 kB -
Product Drawing
Product Drawing International 2023-01-19
PDF106,29 kB -
Handbuch
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
Handbuch en-GB 2024-04-10
PDF99,70 MBHandbuch Bodeninstallationssysteme (DE, 2022-06)
Handbuch de-DE 2024-04-10
PDF99,71 MB -
Konformitätserklärung
Konformitätserklärung en-GB, de-DE 2023-07-12
PDF594,89 kB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
