Edelstahlkassette Hager R06TM 6 22mm rostfreier Stahl EKR060TM15

Edelstahlkassette Hager R06TM, Anzahl der einbaubaren Geräte 6, Ausführung Leitungsauslass Tubus, Kassettenhöhe 22 mm, Werkstoff rostfreier Stahl, für 6×45er-Module
EAN-Nr.
4012740029155
E-nr.
154 700 262
VPE
1 Stück
Rabattgruppe
V1
Preis*
 468.00 CHF
/ Stück *
 468.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Edelstahlkassette Hager R06TM 6 22mm rostfreier Stahl

EKR060TM15

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Previous
Previous
GBVC300
GBVC300
Aufnahmeblech für CEE Flanschsteckdosen ersetzt GBVR300 GTVR300 oder GTVD200
 112.00 CHF/ Stück
Einer Liste hinzufügen
Einer Liste hinzufügen
GTVD200
GTVD200
Geräteträger für 2 Montageplatten Datentechnik zu VQ06/VR06/VR10(rechts u links)
 6.85 CHF/ Stück
Einer Liste hinzufügen
Einer Liste hinzufügen
EKNS060
EKNS060
Nivellierset L=60mm für nivellierbaren Kassetten und Höhenerweiterung
 19.65 CHF/ Set
Einer Liste hinzufügen
Einer Liste hinzufügen
EKNS195
EKNS195
Nivellierset L=195mm für nivellierbaren Kassetten und Höhenerweiterung
 28.55 CHF/ Set
Einer Liste hinzufügen
Einer Liste hinzufügen
EKNS105
EKNS105
Nivellierset L=105mm für nivellierbaren Kassetten und Höhenerweiterung
 26.05 CHF/ Set
Einer Liste hinzufügen
Einer Liste hinzufügen
EKNS150
EKNS150
Nivellierset L=150mm für nivellierbaren Kassetten und Höhenerweiterung
 32.50 CHF/ Set
Einer Liste hinzufügen
Einer Liste hinzufügen

Optionales Zubehör

  • Monta­ge­de­ckel für Unter­flur­dose 2 Produkte verfügbar
  • Scha­lungs­ele­ment für Einbau­ein­heit 1 Produkte verfügbar
  • Gerä­te­träger für Unter­flur/­Bo­den­kanal 1 Produkte verfügbar

Optionales Zubehör

  • Monta­ge­de­ckel für Unter­flur­dose
  • Scha­lungs­ele­ment für Einbau­ein­heit
  • Gerä­te­träger für Unter­flur/­Bo­den­kanal
  • UDM3215R06

    Montagedeckel für Universal-Bodendose Größe 3 gestanzt R06 rund 215mm
     50.30 CHF  / Stück*
  • UDM2215R06

    Montagedeckel für Universal-Bodendose Größe 2 gestanzt R06 rund 215mm
     33.25 CHF  / Stück*
  • SEVR06200

    Schalungselement für Einbaueinheit R06 rund 215mm aus Styropor Höhe 200mm
     14.25 CHF  / Stück*
  • GTV4FLFQR06

    Geräteträger Stahl für Q06/R06 für FLF 4x Größe I oder 2x Größe II
     85.60 CHF  / Stück*

Technische Merkmale

Archi­tektur
  • Mit Boden­be­lags­aus­spa­rung
    Ja
Form
  • Form
    Rund
Abmes­sungen
  • Einbau­tiefe
    95 mm
  • Einbau­durch­messer
    215 mm
  • Höhe
    77 mm
  • Nivel­lier­be­reich
    95 - 282 mm
  • Nenn­grösse
    215 mm
  • Dicke Boden­be­lags­aus­spa­rung
    15 mm
Konfi­gu­ra­tion
  • Einbau­grösse (Unter­flur­sy­teme)
    R06
Ausstat­tung
  • Gerä­te­träger zur Aufnahme von Gerä­te­be­cher
    Ja
  • Anzahl der einbau­baren Geräte
    6
  • Anzahl der Gerä­te­be­cher
    2
  • Anzahl der Leitungs­aus­lässe
    1
  • Ausfüh­rung Leitungs­aus­lass
    Tubus
Einsatz­be­din­gungen
  • Verti­kale Last über große Ober­fläche (schwere Last)
    5 kN
  • Verti­kale Last auf kleine Ober­fläche
    3 kN
Instal­la­tion, Montage
  • Geeignet für Hohl­bo­den­mon­tage
    Ja
  • Geeignet für Doppel­bo­den­einbau
    Ja
Anlei­tung
  • Boden­pflege
    Nass
Werk­stoff
  • Farbe Leitungs­aus­lass
    Silber
  • Werk­stoff
    Edel­stahl
Funk­ti­onen
  • Geeignet für Unter­flur­kanal
    Ja
Sicher­heit
  • Stoss­fes­tig­keit IK
    IK10
  • Schutzart IP
    IP20
  • Schutzart IP im unge­nutzten Zustand
    IP54

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

PEP - Stainless steel and brass cassettes, floor boxes (unequipped) and accessories (english)
PDF
1,86 MB
Hager REACH declaration EKR060TM15
PDF
Hager RoHS Report EKR060TM15
PDF

Downloads

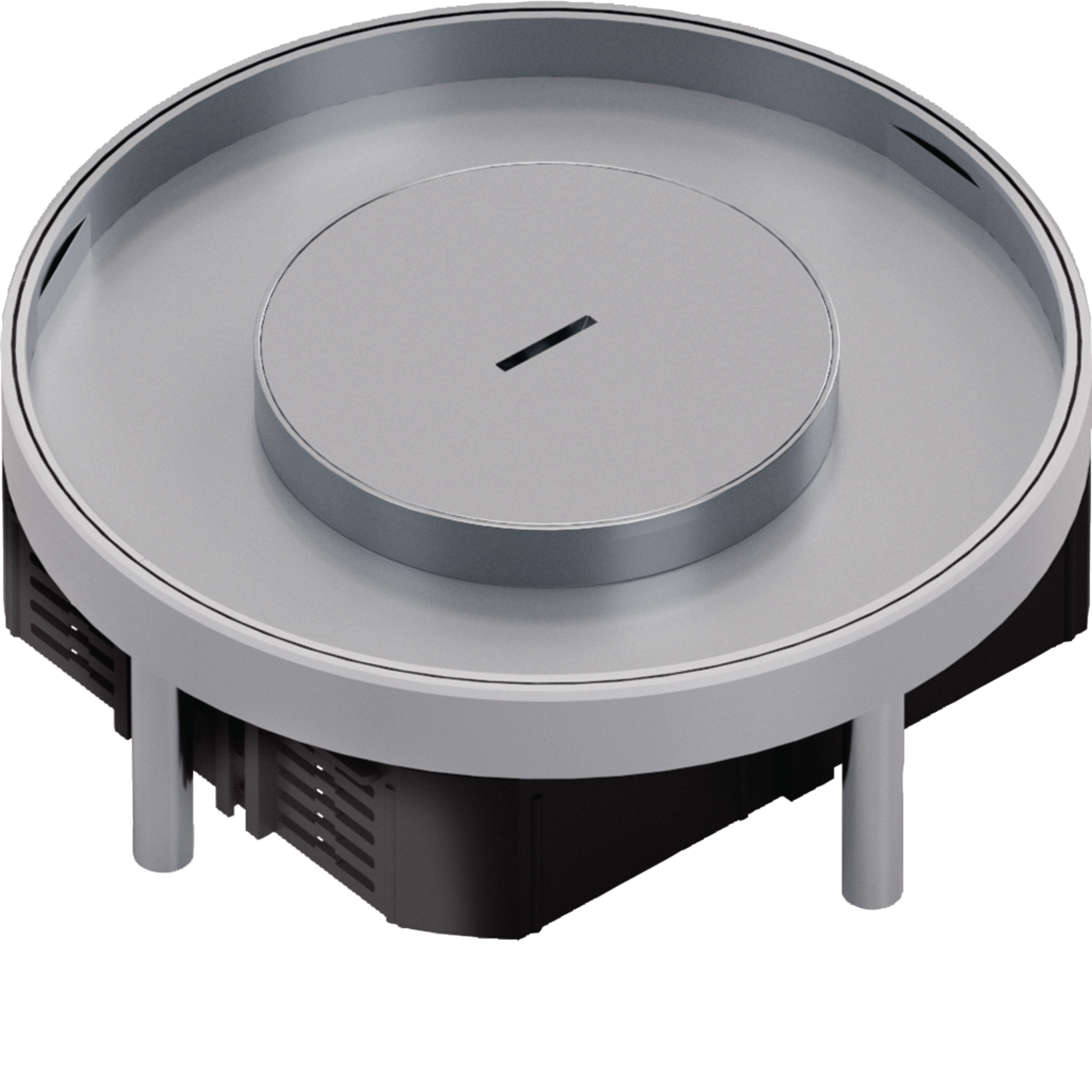

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild EKR060TM15 | Hager Schweiz

    Produktbild EKR060TM15

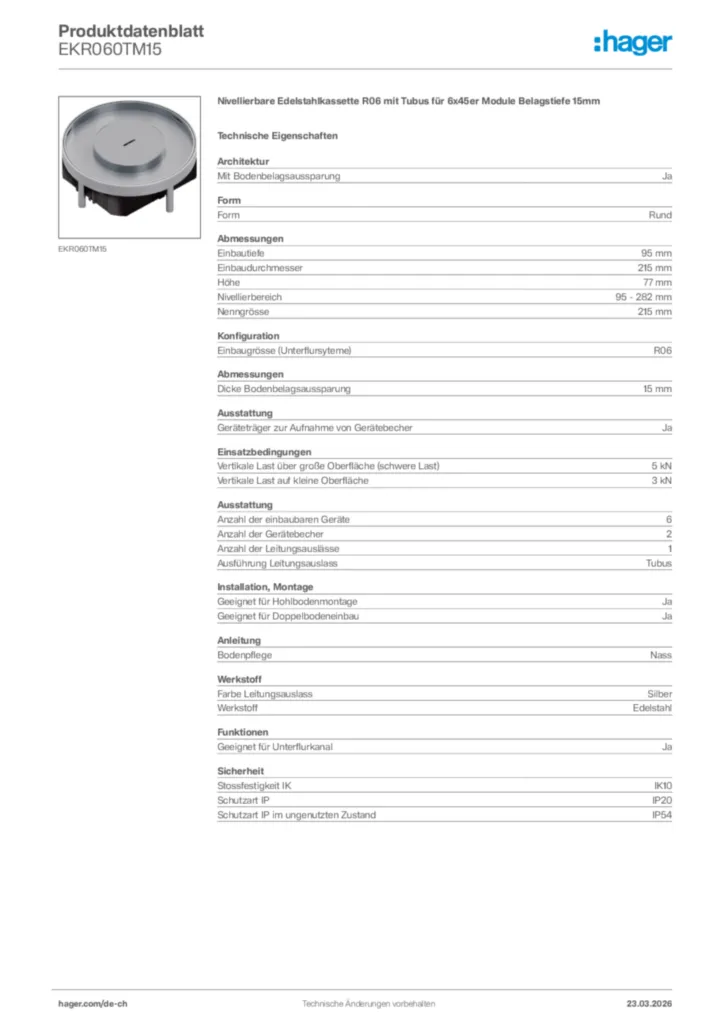

  • Product datasheet

    Bild Hager Produktdatenblatt EKR060TM15 | Hager Schweiz

    Hager Produktdatenblatt EKR060TM15

    Nivellierbare Edelstahlkassette R06 mit Tubus für 6x45er Module Belagstiefe 15mm

    PDF

  • Montageanleitung

    Bild Montageanleitung International 2022-08-29 | Hager Schweiz

    Montageanleitung International 2022-08-29

    PDF
    4,17 MB

  • Broschüre

    Bild Broschüre Nivellierbare Kassetten / Bodendosen | Hager Schweiz

    Broschüre Nivellierbare Kassetten / Bodendosen

    Energie und Daten für alle Bodenarten

    PDF
    4,20 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Bodeninstallationssysteme - Belastungen | Hager Schweiz

    Bodeninstallationssysteme - Belastungen

    Bodeninstallationssysteme - Belastungen (DE, 02-2024)

    PDF
    391,15 kB
    Bild Bodeninstallationssysteme - Hinweis für den Bodenleger | Hager Schweiz

    Bodeninstallationssysteme - Hinweis für den Bodenleger

    Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)

    PDF
    2,54 MB
    Bild Bodeninstallationssysteme - Schutzarten | Hager Schweiz

    Bodeninstallationssysteme - Schutzarten

    Bodeninstallationssysteme - Schutzarten (DE, 02-2024)

    PDF
    882,67 kB
    Bild Bodeninstallationssysteme - Trittschallverhalten | Hager Schweiz

    Bodeninstallationssysteme - Trittschallverhalten

    Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)

    PDF
    596,49 kB
    Bild Floor installation systems - Impact noise properties | Hager Schweiz

    Floor installation systems - Impact noise properties

    Floor installation systems - Impact noise properties (EN, 07-2023)

    PDF
    578,05 kB
    Bild Floor installation systems - Information for the floor layer | Hager Schweiz

    Floor installation systems - Information for the floor layer

    Floor installation systems - Information for the floor layer (EN, 07-2023)

    PDF
    2,59 MB
    Bild Floor installation systems - Mechanical stress | Hager Schweiz

    Floor installation systems - Mechanical stress

    Floor installation systems - Mechanical stress (EN, 02-2024)

    PDF
    389,75 kB
    Bild Floor installation systems - Protection class | Hager Schweiz

    Floor installation systems - Protection class

    Floor installation systems - Protection class (EN, 02-2024)

    PDF
    868,08 kB
    Bild Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16 | Hager Schweiz

    Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16

    PDF
    2,59 MB

  • Tool

    Bild Cable Management Revit Plugin | Hager Schweiz

    Cable Management Revit Plugin

    MSI
    50,17 MB

  • STEP Dateien

    Bild STEP Dateien International 2025-01-22 | Hager Schweiz

    STEP Dateien International 2025-01-22

    STP
    340,10 kB

  • Produkt Zeichnung

    Bild Product drawing | Hager Schweiz

    Product drawing

    Produkt Zeichnung International 2022-12-05

    PDF
    25,30 kB

  • DXF Dateien

    Bild DXF Dateien International 2025-01-22 | Hager Schweiz

    DXF Dateien International 2025-01-22

    DXF
    13,88 kB

  • Handbuch

    Bild Bodeninstallationssysteme - Handbuch: Basiswissen | Hager Schweiz

    Bodeninstallationssysteme - Handbuch: Basiswissen

    Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)

    PDF
    99,71 MB
    Bild Bodeninstallationssysteme - Handbuch: Einbaueinheiten | Hager Schweiz

    Bodeninstallationssysteme - Handbuch: Einbaueinheiten

    Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)

    PDF
    21,13 MB
    Bild Floor installation systems - Handbook: Basic knowledge | Hager Schweiz

    Floor installation systems - Handbook: Basic knowledge

    Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)

    PDF
    99,70 MB
    Bild Floor installation systems - Handbook: Installation units | Hager Schweiz

    Floor installation systems - Handbook: Installation units

    Floor installation systems - Handbook: Installation units (EN, 12-2024)

    PDF
    21,12 MB

  • Konformitätserklärung

    Bild Konformitätserklärung en-GB, de-DE 2023-07-12 | Hager Schweiz

    Konformitätserklärung en-GB, de-DE 2023-07-12

    PDF
    594,89 kB
Mehr Downloads

Ersatzteil

Mehr sehen
