Edelstahlkassette Hager Q12 OT LE 244mm rostfreier Stahl EKQ122LE15

Edelstahlkassette Hager Q12 OT LE, Anzahl der einbaubaren Geräte 12, Ausführung Leitungsauslass schwenkbar, Länge Einbaumass 244 mm, Werkstoff rostfreier Stahl, für 12×45er-Module
EAN-Nr.
4012740028981
E-nr.
154 700 142
VPE
1 Stück
Rabattgruppe
V1
Preis*
 245.00 CHF
/ Stück *
 245.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Edelstahlkassette Hager Q12 OT LE 244mm rostfreier Stahl

EKQ122LE15

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Previous
Previous
EKNS060
EKNS060
Nivellierset L=60mm für nivellierbaren Kassetten und Höhenerweiterung
 19.65 CHF/ Set
Einer Liste hinzufügen
Einer Liste hinzufügen
EKNS195
EKNS195
Nivellierset L=195mm für nivellierbaren Kassetten und Höhenerweiterung
 28.55 CHF/ Set
Einer Liste hinzufügen
Einer Liste hinzufügen
EKNS105
EKNS105
Nivellierset L=105mm für nivellierbaren Kassetten und Höhenerweiterung
 26.05 CHF/ Set
Einer Liste hinzufügen
Einer Liste hinzufügen
EKNS150
EKNS150
Nivellierset L=150mm für nivellierbaren Kassetten und Höhenerweiterung
 32.50 CHF/ Set
Einer Liste hinzufügen
Einer Liste hinzufügen

Optionales Zubehör

  • Monta­ge­de­ckel für Unter­flur­dose 2 Produkte verfügbar
  • Scha­lungs­ele­ment für Einbau­ein­heit 1 Produkte verfügbar

Optionales Zubehör

  • Monta­ge­de­ckel für Unter­flur­dose
  • Scha­lungs­ele­ment für Einbau­ein­heit
  • UDM3244Q12

    Montagedeckel für Universal-Bodendose Größe 3 gestanzt Q12 244x244mm
     48.35 CHF  / Stück*
  • UDM2244Q12

    Montagedeckel für Universal-Bodendose Größe 2 gestanzt Q12 244x244mm
     33.25 CHF  / Stück*
  • SEVQ12200

    Schalungselement für Einbaueinheit Q12 244x244mm aus Styropor Höhe 200mm
     16.00 CHF  / Stück*

Technische Merkmale

Archi­tektur
  • Mit Boden­be­lags­aus­spa­rung
    Ja
Form
  • Form
    Quadra­tisch
Abmes­sungen
  • Einbau­tiefe
    95 mm
  • Einbau­länge
    244 mm
  • Einbaubreite
    244 mm
  • Höhe
    24 mm
  • Nivel­lier­be­reich
    95 - 282 mm
  • Nenn­grösse
    244 mm
  • Dicke Boden­be­lags­aus­spa­rung
    15 mm
Konfi­gu­ra­tion
  • Einbau­grösse (Unter­flur­sy­teme)
    Q12
Ausstat­tung
  • Anzahl der Leitungs­aus­lässe
    1
Einsatz­be­din­gungen
  • Verti­kale Last über große Ober­fläche (schwere Last)
    5 kN
  • Verti­kale Last auf kleine Ober­fläche
    3 kN
Instal­la­tion, Montage
  • Geeignet für Hohl­bo­den­mon­tage
    Ja
  • Geeignet für Doppel­bo­den­einbau
    Ja
Anlei­tung
  • Boden­pflege
    Trocken
Werk­stoff
  • Farbe Leitungs­aus­lass
    Edel­stahl
  • Werk­stoff
    Edel­stahl
Funk­ti­onen
  • Geeignet für Unter­flur­kanal
    Ja
Sicher­heit
  • Stoss­fes­tig­keit IK
    IK10
  • Schutzart IP
    IP20
  • Schutzart IP im unge­nutzten Zustand
    IP30

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

PEP - Stainless steel and brass cassettes, floor boxes (unequipped) and accessories (english)
PDF
1,86 MB
Hager REACH declaration EKQ122LE15
PDF
Hager RoHS report EKQ122LE15
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild EKQ122LE15 | Hager Schweiz

    Produktbild EKQ122LE15

  • Product datasheet

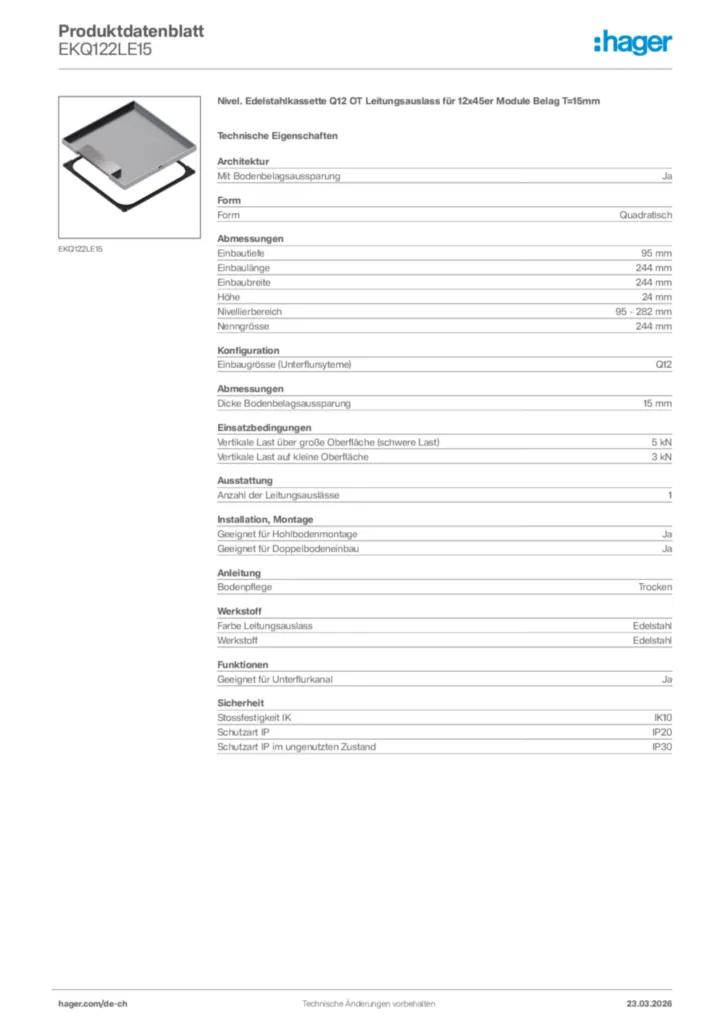

    Bild Hager Produktdatenblatt EKQ122LE15 | Hager Schweiz

    Hager Produktdatenblatt EKQ122LE15

    Nivel. Edelstahlkassette Q12 OT Leitungsauslass für 12x45er Module Belag T=15mm

    PDF

  • Montageanleitung

    Bild Montageanleitung International 2022-08-29 | Hager Schweiz

    Montageanleitung International 2022-08-29

    PDF
    4,17 MB

  • Broschüre

    Bild Broschüre Nivellierbare Kassetten / Bodendosen | Hager Schweiz

    Broschüre Nivellierbare Kassetten / Bodendosen

    Energie und Daten für alle Bodenarten

    PDF
    4,20 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Bodeninstallationssysteme - Belastungen | Hager Schweiz

    Bodeninstallationssysteme - Belastungen

    Bodeninstallationssysteme - Belastungen (DE, 02-2024)

    PDF
    391,15 kB
    Bild Bodeninstallationssysteme - Hinweis für den Bodenleger | Hager Schweiz

    Bodeninstallationssysteme - Hinweis für den Bodenleger

    Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)

    PDF
    2,54 MB
    Bild Bodeninstallationssysteme - Schutzarten | Hager Schweiz

    Bodeninstallationssysteme - Schutzarten

    Bodeninstallationssysteme - Schutzarten (DE, 02-2024)

    PDF
    882,67 kB
    Bild Bodeninstallationssysteme - Trittschallverhalten | Hager Schweiz

    Bodeninstallationssysteme - Trittschallverhalten

    Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)

    PDF
    596,49 kB
    Bild Floor installation systems - Impact noise properties | Hager Schweiz

    Floor installation systems - Impact noise properties

    Floor installation systems - Impact noise properties (EN, 07-2023)

    PDF
    578,05 kB
    Bild Floor installation systems - Information for the floor layer | Hager Schweiz

    Floor installation systems - Information for the floor layer

    Floor installation systems - Information for the floor layer (EN, 07-2023)

    PDF
    2,59 MB
    Bild Floor installation systems - Mechanical stress | Hager Schweiz

    Floor installation systems - Mechanical stress

    Floor installation systems - Mechanical stress (EN, 02-2024)

    PDF
    389,75 kB
    Bild Floor installation systems - Protection class | Hager Schweiz

    Floor installation systems - Protection class

    Floor installation systems - Protection class (EN, 02-2024)

    PDF
    868,08 kB
    Bild Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16 | Hager Schweiz

    Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16

    PDF
    2,59 MB

  • Tool

    Bild Cable Management Revit Plugin | Hager Schweiz

    Cable Management Revit Plugin

    MSI
    50,17 MB

  • DXF Dateien

    Bild DXF Dateien International 2025-01-23 | Hager Schweiz

    DXF Dateien International 2025-01-23

    DXF
    55,64 kB

  • STEP Dateien

    Bild STEP Dateien International 2025-01-22 | Hager Schweiz

    STEP Dateien International 2025-01-22

    STP
    557,47 kB

  • Produkt Zeichnung

    Bild Produkt Zeichnung International 2023-03-22 | Hager Schweiz

    Produkt Zeichnung International 2023-03-22

    PDF
    41,18 kB

  • Handbuch

    Bild Bodeninstallationssysteme - Handbuch: Basiswissen | Hager Schweiz

    Bodeninstallationssysteme - Handbuch: Basiswissen

    Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)

    PDF
    99,71 MB
    Bild Bodeninstallationssysteme - Handbuch: Einbaueinheiten | Hager Schweiz

    Bodeninstallationssysteme - Handbuch: Einbaueinheiten

    Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)

    PDF
    21,13 MB
    Bild Floor installation systems - Handbook: Basic knowledge | Hager Schweiz

    Floor installation systems - Handbook: Basic knowledge

    Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)

    PDF
    99,70 MB
    Bild Floor installation systems - Handbook: Installation units | Hager Schweiz

    Floor installation systems - Handbook: Installation units

    Floor installation systems - Handbook: Installation units (EN, 12-2024)

    PDF
    21,12 MB

  • Konformitätserklärung

    Bild Konformitätserklärung en-GB, de-DE 2023-07-12 | Hager Schweiz

    Konformitätserklärung en-GB, de-DE 2023-07-12

    PDF
    594,89 kB
Mehr Downloads

Ersatzteil

Mehr sehen

Entdecken Sie weitere Produkte in diesem Sortiment

    5
  • 1
    BKBNSD60 - Nivelierschraube Hager 96…210mm mit Dämpfung für BKB
    BKBNSD60
    Nivellierset M8x60mm, 8 Stück, Schrauben und Füße mit Dämpfung für BKB/BKG
    Preis*
     41.00 CHF
    / Set *
     41.00 CHF
    / Set *
  • 2
    BKBNSD120 - Nivelierschraube Hager 145…210mm mit Dämpfung für BKB
    BKBNSD120
    Nivellierset M8x120mm, 8 Stück, Schrauben und Füße mit Dämpfung für BKB/BKG
    Preis*
     46.85 CHF
    / Set *
     46.85 CHF
    / Set *
  • 3
    BKBNS60 - Nivelierschraube Hager 96…210mm für BKB
    BKBNS60
    Nivellierset M8x60 mm, 8 Stück, Schrauben und Füße für BKB/BKG
    Preis*
     45.50 CHF
    / Set *
     45.50 CHF
    / Set *
  • 4
    BKBNS120 - Nivelierschraube Hager 145…210mm für BKB
    BKBNS120
    Nivellierset M8x120 mm, 8 Stück, Schrauben und Füße für BKB/BKG
    Preis*
     52.10 CHF
    / Set *
     52.10 CHF
    / Set *
  • 5
    TUSS000 - Stirnlochschlüssel zum Ein- und Ausschrauben des Tubusblinddeckels
    TUSS000
    Stirnlochschlüssel zum Ein- und Ausschrauben des Tubusblinddeckels
    Preis*
     18.50 CHF
    / Stück *
     18.50 CHF
    / Stück *
