Edelstahlkassette Hager Q12 UT, Anzahl der einbaubaren Geräte 12, Kassettenhöhe 22 mm, Länge Einbaumass 244 mm, Werkstoff rostfreier Stahl, für 12×45er-Module
EAN-Nr.
4012740028950
E-nr.
154 700 122
VPE
1 St.
Rabattgruppe
V1
Edelstahlkassette Hager Q12 UT 10 22×244mm rostfreier Stahl EKQ12115
Preis*
CHF 198.50
/ St.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.must_have_products.title
product.page.accessories.associated-products
-
Montagedeckel für Unterflurdose 2 product.page.accessories.products-available -
Schalungselement für Einbaueinheit 1 product.page.accessories.products-available
product.page.accessories.title-modal
Technische Merkmale
Form
-
FormQuadratisch
Abmessungen
-
Einbautiefe95 mm
-
Einbaulänge244 mm
-
Einbaubreite244 mm
-
Höhe77 mm
-
Nivellierbereich95 - 282 mm
-
Nenngrösse244 mm
-
Dicke Bodenbelagsaussparung15 mm
Konfiguration
-
Einbaugrösse (Unterflursyteme)Q12
Ausstattung
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte12
-
Anzahl der Gerätebecher3
Einsatzbedingungen
-
Vertikale Last auf große Fläche (schwere Last)5 kN
-
Vertikale Last auf kleine Fläche3 kN
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
WerkstoffEdelstahl
Installation, Montage
-
Geeignet für HohlbodenmontageJa
-
Geeignet für DoppelbodeneinbauJa
-
Geeignet für UnterflurkanalJa
Sicherheit
-
Stossfestigkeit IKIK10
-
HalogenfreiJa
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EKQ12115
-

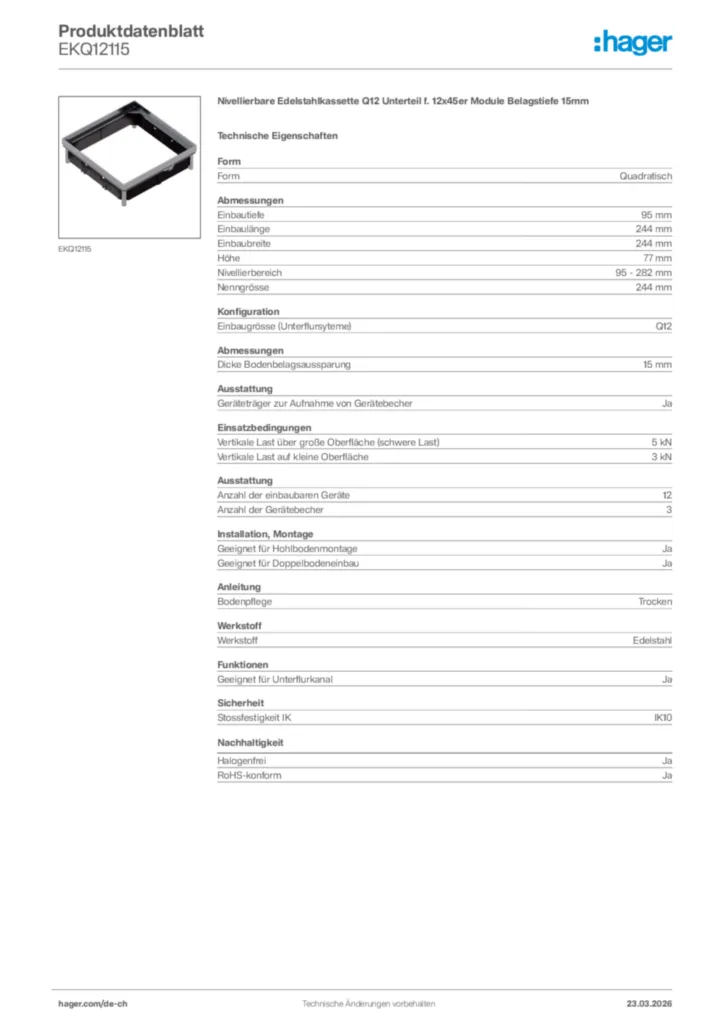

GeneratedProductDatasheet
