Fehlerstrom-Schutzschalter Hager RCCB (RCD) 2P 400V 0.03A Typ F 63A 10kA 2TE CDF563C

Name: CDF563C
Brand: Hager
SKU: CDF563C

EAN-Nr.

3250611621652

E-nr.

531 442 340

VPE

1 Stück

Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst

Zubehör
Technische Merkmale
Ökologischer Wert
Dokumentationen

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Verriegelungsfunktionen 2 Produkte verfügbar
Phasentrennungsfunktionen 1 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Hilfsschalterblock 3 Produkte verfügbar

Technische Merkmale

Polart

1P+N

Nennstrom

63 A
Bemessungsfehlerstrom Idn

30 mA
Schliess- und Abschaltvermögen Idm

1,25 kA
Bemessungskurzschlussstrom Inc nach EN61008-1

10 kA
Nennstrom bei -25°C

63 A
Nennstrom bei -20°C

63 A
Nennstrom bei -15°C

63 A
Nennstrom bei -10°C

63 A
Nennstrom bei -5°C

63 A
Nennstrom bei 0°C

63 A
Nennstrom bei 5°C

63 A
Nennstrom bei 10°C

63 A
Nennstrom bei 15°C

63 A
Nennstrom bei 20°C

63 A
Nennstrom bei 25°C

63 A
Nennstrom bei 30°C

63 A
Nennstrom bei 35°C

63 A
Nennstrom bei 40°C

63 A
Nennstrom bei 45°C

63 A
Nennstrom bei 50°C

63 A
Nennstrom bei 55°C

63 A
Nennstrom bei 60°C

63 A
Nennstrom bei 65°C

63 A
Nennstrom bei 70°C

63 A

Nominales Drehmoment Obere Klemme

3,60 - 3,60 Nm
Nominales Drehmoment Untere Klemme

3,60 - 3,60 Nm
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ untere Anschlussklemme für modulare Geräte

biconnect

Bemessungsbetriebsspannung Ue

230 - 230 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Isolationsfestigkeit

2 kV
Stossspannungsfestigkeit

4000 V
Stossspannungsfestigkeit nach IEC60947-3

6000 V
Max. Betriebsspannung

253 V

Frequenz

50 - 50 Hz

Anzahl Module

2

Geeignet für DIN Schiene

Ja

Typ des Fehlerstromschutzes

F
Schutzart IP

IP20

Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter

1 - 25 mm²
Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²

Gesamtverlustleistung unter Nennstrom

6,64 W

Höhe über N.N.

2000 m
Betriebstemperatur

-25 - 70 °C

Gerätelebensdauer, elektrische Schaltspiele

10000
Gerätelebensdauer, mechanische Schaltspiele

20000

Anschluss-/Steckertyp

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

85 mm
Breite

36 mm
Tiefe

70 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

Hager REACH declaration CDF563C

PDF

Hager RoHS Report CDF563C

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild CDF563C

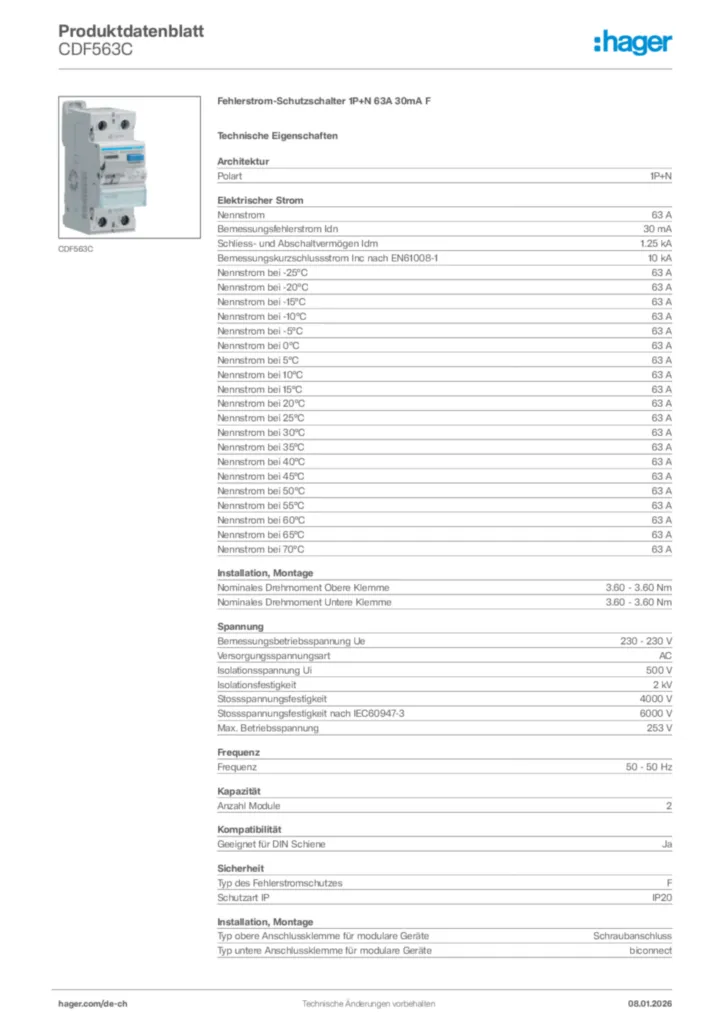

Product datasheet

Hager Produktdatenblatt CDF563C

Fehlerstrom-Schutzschalter 1P+N 63A 30mA F

PDF
Montageanleitung

Montageanleitung es-ES, fr-FR, de-DE, it-IT, nl-NL 2023-01-13

PDF

1,18 MB
Konformitätserklärung

Konformitätserklärung en-GB 2025-01-15

PDF

1,04 MB

Mehr Downloads
