Brüstungskanal tehalit BRA 100×65×2000mm Aluminium verkehrsweiss BRA6510019016
EAN-Nr.
4012740014007
E-nr.
127 820 072
VPE
8 meter
Rabattgruppe
V1
Preis*
89.10 CHF
/ meter
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Oberteil für Ausseneck für Geräteeinbaukanal 1 Produkte verfügbar -
Endstück für Geräteeinbaukanal 2 Produkte verfügbar -
Inneneck für Geräteeinbaukanal 2 Produkte verfügbar -
Ausseneck für Geräteeinbaukanal 2 Produkte verfügbar -
Flachwinkel für Geräteeinbaukanal 2 Produkte verfügbar -
Mehr sehen 4 weitere Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite100 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt5680 - 5680 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 180 mm
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)10
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)24
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffAluminium
-
OberflächePulverbeschichtet
-
FarbeVerkehrsweiss
-
RAL Nummer9016
Sicherheit
-
Stossfestigkeit IKIK08
-
Schutzart IPIP40
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Anschlussmöglichkeiten
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Mit KabelhalteklammerNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

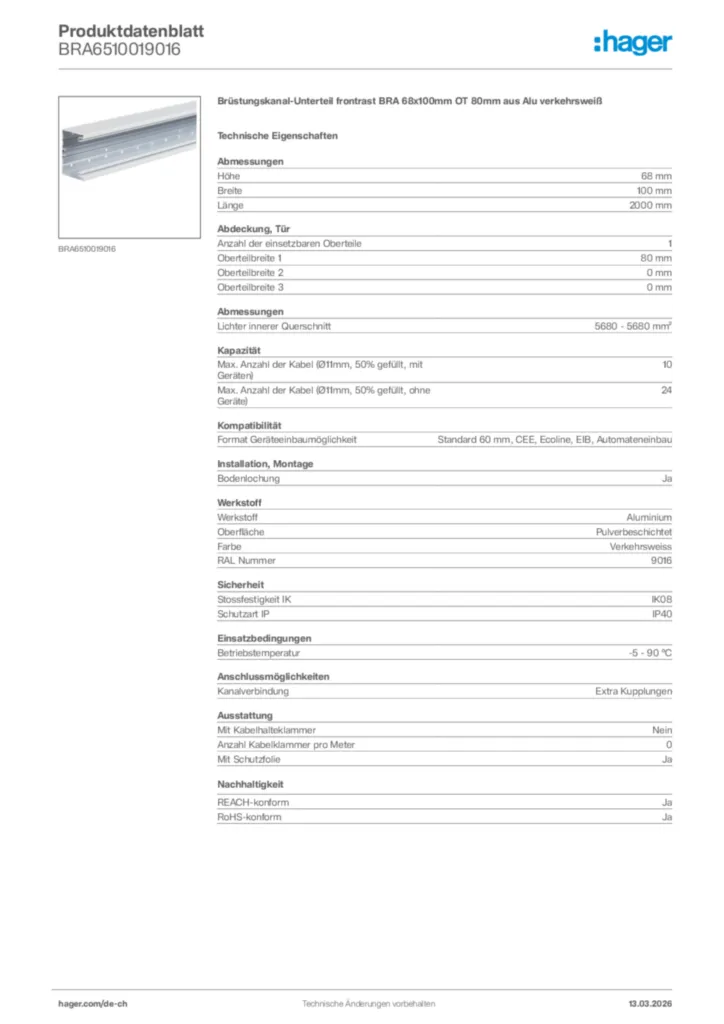

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BRA6510019016
-
Bedienungsanleitung
Montageanleitung für BRA6510019010 - Brüstungskanal-Unterteil (DE-EN, Stand: 04.2011)
Bedienungsanleitung International 2011-04-29
PDF29,16 kB -
Broschüre
Broschüre BR Familie
Jeder stark. Zusammen unschlagbar.
PDF3,67 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF Dateien International 2023-02-02
DXF368,19 kB -
STEP Dateien
STEP Dateien International 2023-02-02
STP1,10 MB -
Produkt Zeichnung
Product drawing
Produkt Zeichnung International 2023-02-02
PDF68,78 kB -
Konformitätserklärung
CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF42,74 kB
Mehr Downloads
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
