Brüstungskanal tehalit BRA 100×65×2000mm Aluminium BRA651001ELN
Brüstungskanal tehalit BRA, 100×65×2000 mm, Werkstoff Aluminium
EAN-Nr.
4012740834124
E-nr.
127 820 062
VPE
8 meter
Rabattgruppe
V1
Preis*
83.00 CHF
/ meter
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
BRA0802ELN
Brüstungskanal-Oberteil zu BRA Breite 80mm aus Aluminium natureloxiert
27.10 CHF/ meter
Optionales Zubehör
-
Schallbarriere für Geräteeinbaukanal 1 Produkte verfügbar -
Inneneck für Geräteeinbaukanal 2 Produkte verfügbar -
Schnittkaschierung für Geräteeinbaukanal 1 Produkte verfügbar -
Oberteil für Ausseneck für Geräteeinbaukanal 1 Produkte verfügbar -
Wandanschlussblende für Geräteeinbaukanal 1 Produkte verfügbar -
Flachwinkel für Geräteeinbaukanal 2 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite100 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt5680 - 5680 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 180 mm
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)10
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)24
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffAluminium
-
OberflächeEloxiert
-
FarbeAluminium
Sicherheit
-
Stossfestigkeit IKIK08
-
Schutzart IPIP40
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Anschlussmöglichkeiten
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Mit KabelhalteklammerNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BRA651001ELN
-

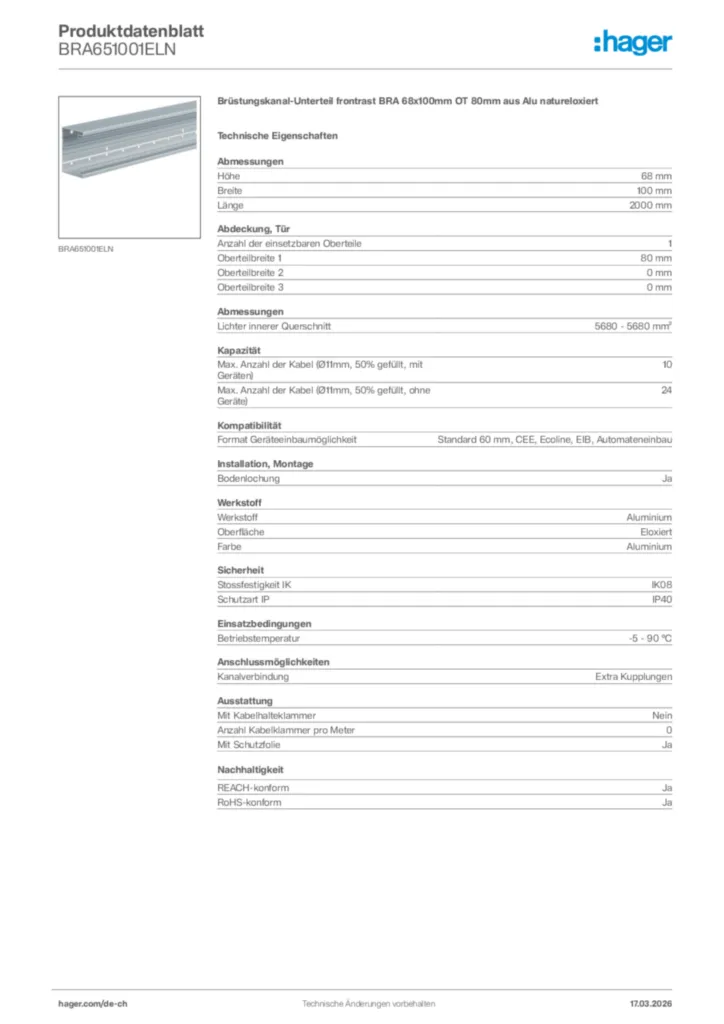

Product datasheet
Hager Produktdatenblatt BRA651001ELN
Brüstungskanal-Unterteil frontrast BRA 68x100mm OT 80mm aus Alu natureloxiert
PDF -
Bedienungsanleitung
Montageanleitung für BRA6510019010 - Brüstungskanal-Unterteil (DE-EN, Stand: 04.2011)
Bedienungsanleitung International 2011-04-29
PDF29,16 kB -
Broschüre
Broschüre BR Familie
Jeder stark. Zusammen unschlagbar.
PDF3,67 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF Dateien International 2023-02-02
DXF368,19 kB -
STEP Dateien
STEP Dateien International 2023-02-02
STP1,10 MB -
Produkt Zeichnung
Product drawing
Produkt Zeichnung International 2023-02-02
PDF68,78 kB -
Konformitätserklärung
CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF42,74 kB
