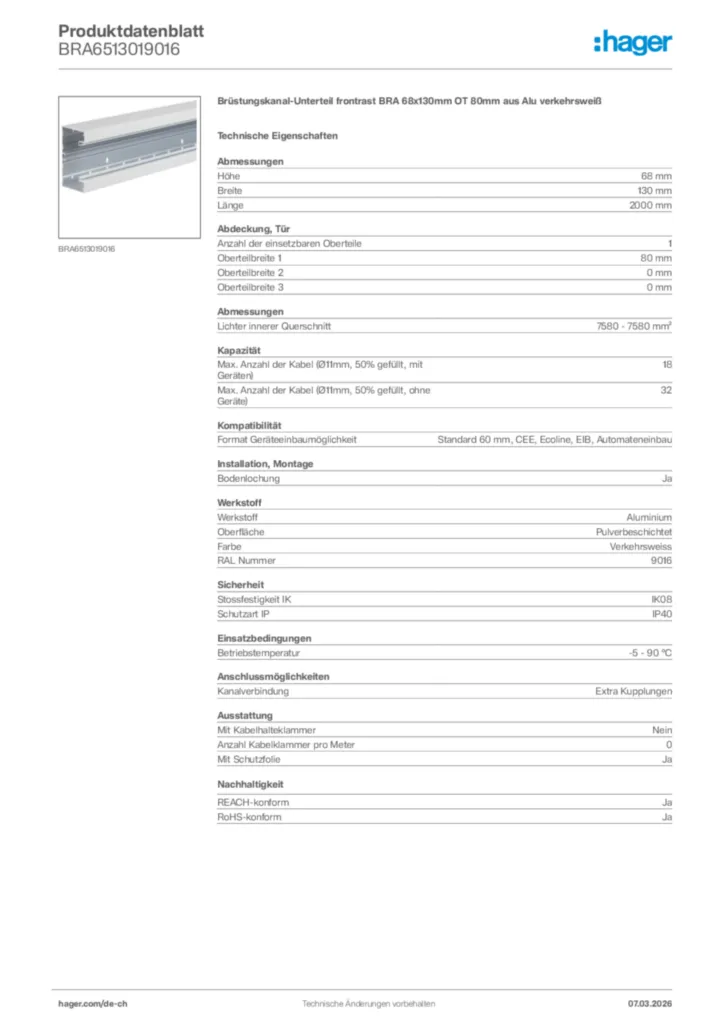

Brüstungskanal-Unterteil frontrast BRA 68x130mm OT 80mm aus Alu verkehrsweiß BRA6513019016
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Antibakterielle BehandlungNein
-
Format GeräteeinbaumöglichkeitStandard 60mm, CEE, Ecoline, EIB, Automateneinbau
-
KanalverbindungExtra Kupplungen
-
Kanalhöhe68 mm
-
Länge2000 mm
-
Kanalbreite130 mm
-
Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5 mit/ohne Geräteeinbau18 / 32
-
Montageart der OberteileInnenliegend
-
OT-Breite80 mm
-
Anzahl der einsetzbaren Oberteile1
-
WerkstoffAluminium
-
WerkstoffgruppeAluminium
-
BodenlochungenMit Bodenlochung
-
Lichter/innerer Querschnitt7580 mm²
-
Anzahl steckbare Trennwände1
-
Kammeranzahl1 / 2
-
Europäische Direktive RoHsfreiwillige übereinstimmung
-
Betriebstemperatur-5…90 °C
Downloads
-
Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).
Produktbild BRA6513019016
-
Montageanleitung
Montageanleitung für BRA6513019016
PDF29 KB -
Tool
Programmier/Inbetriebnahmesoftware für BRA6513019016
MSI0 -
DXF Dateien
DXF Modelle für BRA6513019016
DXF368 KB -
STEP Dateien
STEP Modelle für BRA6513019016
STP1 MB -
With variables
Technische Produkt-Zeichnung für BRA6513019016
PDF68 KB -
Konformitätserklärung
EU-Konformitätserklärung für BRA6513019016
Declaration
PDF42 KB -
RoHS Report
Schadstoff-Richtlinien für BRA6513019016
RoHS-declaration 2023-10-20 (english)
PDF33 KBSchadstoff-Richtlinien für BRA6513019016
REACH-declaration 2023-10-20 (english)
PDF32 KB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
