Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 400x(65-110)mm BKFD400065
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckung für Bodenkanal estrichbündig 1 Produkte verfügbar
-
Endstück für Unterflurkanal 1 Produkte verfügbar
-
Anschlussdose für Bodenkanal estrichbündig 9 Produkte verfügbar
-
Traverse für Bodenkanalsysteme estrichbündig 1 Produkte verfügbar
-
Trennwand für Boden-/Aufbodenkanal 13 Produkte verfügbar
-
Mehr sehen 13 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Breite400 mm
-
Länge2400 mm
-
Lichter innerer Querschnitt39600 - 39600 mm²
-
Mindestestrichhöhe65 mm
-
Nivellierbereich65 - 110 mm
-
Anzahl der Einbaueinheiten3
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)163
-
Maximale Belastung2 - 3 kN
-
BodenpflegeTrocken
-
Kammeranzahl1 - 1
-
Montageart TrennwandSchraubbefestigung
-
Mit TrennwandNein
-
MontageöffnungOhne
-
WerkstoffStahl
-
Werkstoff Seitenwand BodenKunststoff
-
OberflächeVerzinkt
-
Werkstoff DeckelStahl
-
Oberfläche DeckelVerzinkt
-
Abdeckung MontageöffnungNein
-
Deckelbefestigung rastendNein
-
Entkopplungsmöglichkeit Unterteil vom BaukörperJa
-
Mit BodenwanneNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

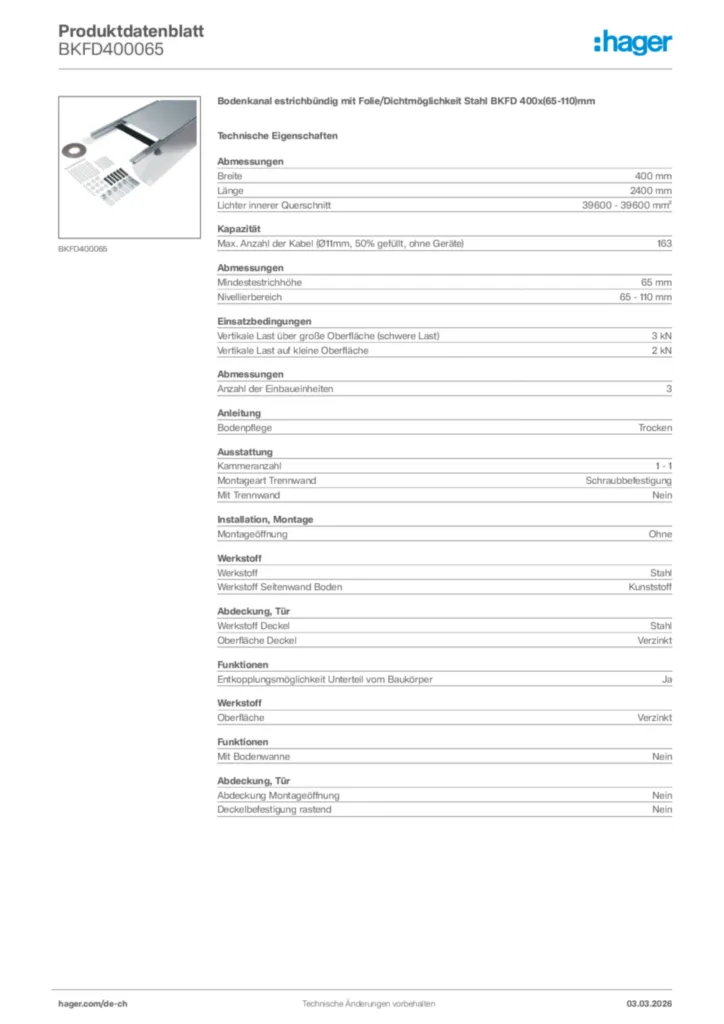

Produktbild BKFD400065
-
