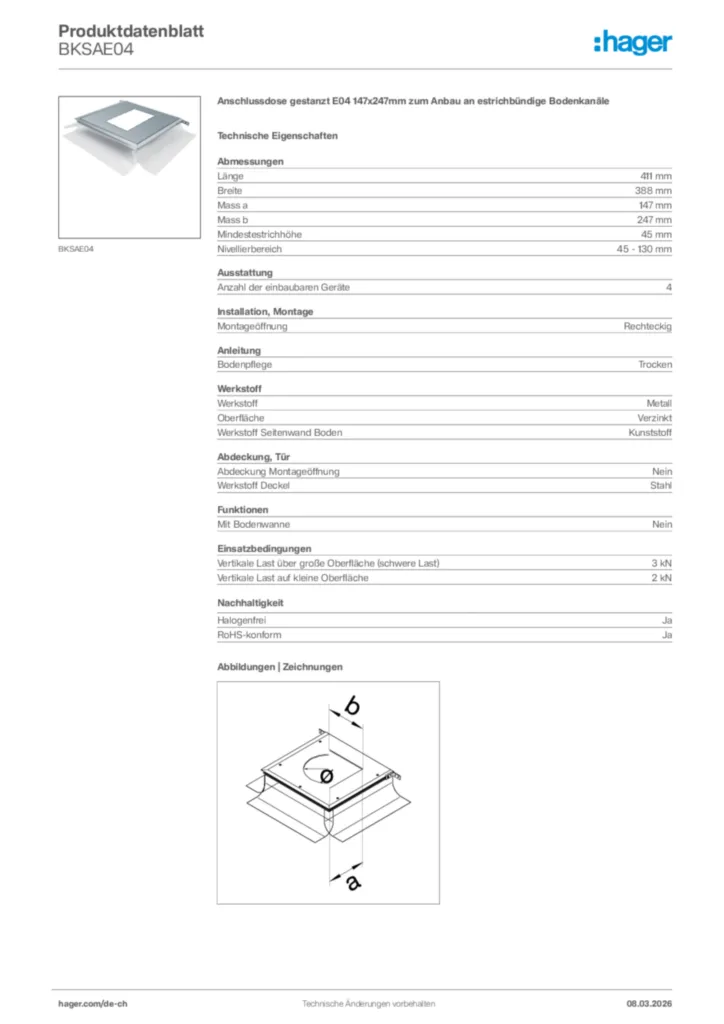

Anschlussdose gestanzt E04 147x247mm zum Anbau an estrichbündige Bodenkanäle BKSAE04
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Mindestestrichhöhe45 mm
-
Länge411 mm
-
Nivellierbereich45 / 130 mm
-
Maß a147 mm
-
Maß b247 mm
-
Breite388 mm
-
Werkstoff DeckelStahl
-
Farbeverzinkt
-
WerkstoffMetall
-
Werkstoff Seitenwand/BodenwanneKunststoff
-
WerkstoffgruppeMetall
-
Montageöffnungrechteckig
-
Anzahl der einbaubaren Geräte4
-
ZulassungenEN50085-2-2
-
Europäische Direktive RoHsfreiwillige übereinstimmung
-
Maximale BelastungPrüfstempel Ø 13mm 2 kN / Prüfstempel Ø 130mm 3 kN
Downloads
-
Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).
Produktbild BKSAE04
-
Montageanleitung
Montageanleitung für BKSAE04
PDF2 MBMontageanleitung für BKSAE04
PDF355 KB -
Installationshandbuch
Installationshandbuch für BKSAE04
BASISWISSEN-BODENINSTALLATIONSSYSTEME__DE__2024-04__HANDBUCH
PDF99 MB -
BIM Revit Objekte
BIM Modelle Revit für BKSAE04
BIM Revit-Objekte für electraplan.BK
ZIP144 MB -
BIM Archicad
BIM Archicad-Objekte für tehalit.BK
ZIP9 MB -
Konformitätserklärung
EU-Konformitätserklärung für BKSAE04
Declaration
PDF43 KBEU-Konformitätserklärung für BKSAE04
Declaration
PDF235 KB -
RoHS Report
Schadstoff-Richtlinien für BKSAE04
REACH-declaration 2023-10-20 (english)
PDF32 KBSchadstoff-Richtlinien für BKSAE04
RoHS-declaration 2023-10-20 (english)
PDF33 KB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
