Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 300x(105-150)mm BKFD300105
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Mindestestrichhöhe105 mm
-
Länge2400 mm
-
Nivellierbereich105 / 150 mm
-
Breite installiertes Produkt300 mm
-
Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5161
-
Deckelbefestigung rastendNein
-
Oberfläche Deckelverzinkt
-
Werkstoff DeckelStahl
-
Deckel Material Dicke3 mm
-
Farbeverzinkt
-
WerkstoffStahlblech
-
Werkstoff Seitenwand/BodenwanneKunststoff
-
WerkstoffgruppeStahl
-
Oberfläche Seitenwand/Bodenwannesonstige
-
Lichter/innerer Querschnitt39000 mm²
-
Anzahl der vorgesehenen Einbaueinheiten3
-
Max. Anzahl der Züge1
-
Trennwandbefestigungschrauben
-
ZulassungenEN50085-2-2
-
Europäische Direktive RoHsfreiwillige übereinstimmung
-
Maximale BelastungPrüfstempel Ø 13mm 2 kN / Prüfstempel Ø 130mm 3 kN
Downloads
-

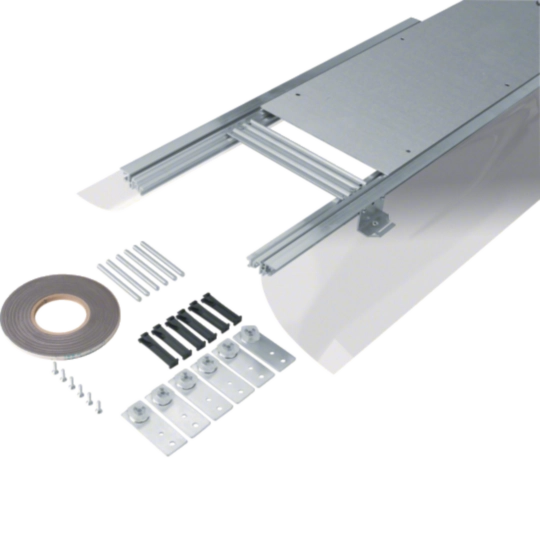

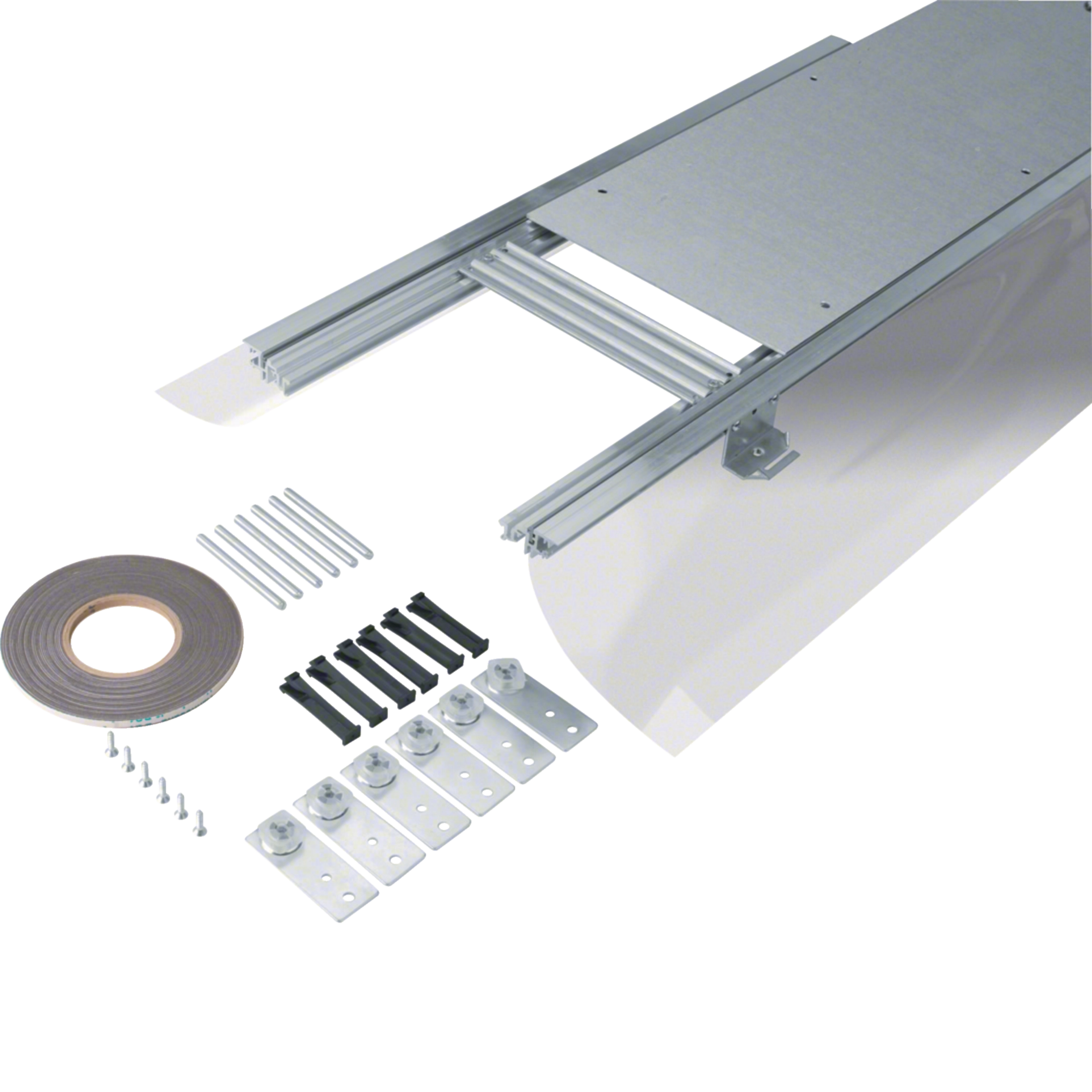

Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).
Produktbild BKFD300105
-
Montageanleitung
Montageanleitung für BKFD300105
PDF2 MBMontageanleitung für BKFD300105
PDF652 KBMontageanleitung für BKFD300105
PDF287 KB -
Installationshandbuch
Installationshandbuch für BKFD300105
BASISWISSEN-BODENINSTALLATIONSSYSTEME__DE__2024-04__HANDBUCH
PDF99 MB -
Technische Informationen
Technische Information für BKFD300105
Bodeninstallationssysteme, Hinweis für den Bodenleger
PDF2 MB -
BIM Revit Objekte
BIM Modelle Revit für BKFD300105
BIM Revit-Objekte für electraplan.BK
ZIP144 MB -
BIM Archicad
BIM Archicad-Objekte für tehalit.BK
ZIP9 MB -

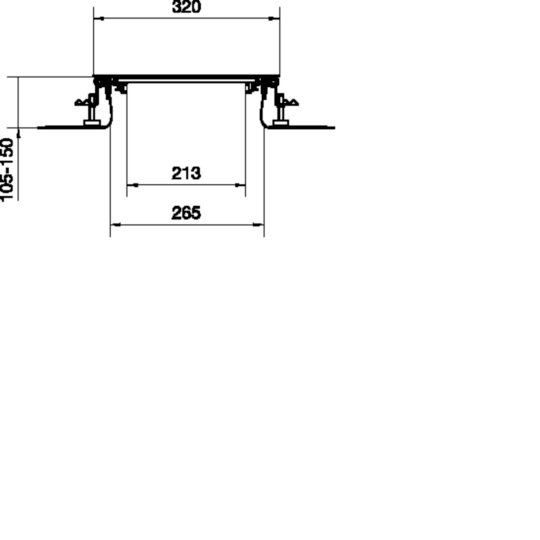

Product Drawing
Technische Produkt-Zeichnung für BKFD300105
PDF190 KB -
DXF Dateien
DXF Modelle für BKFD300105
DXF0 -
STEP Dateien
STEP Modelle für BKFD300105
STP833 KB -
Konformitätserklärung
EU-Konformitätserklärung für BKFD300105
Declaration
PDF43 KBEU-Konformitätserklärung für BKFD300105
Declaration
PDF235 KB -
RoHS Report
Schadstoff-Richtlinien für BKFD300105
REACH-declaration 2023-10-20 (english)
PDF33 KB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
