Bodenkanal estrichbündig mit Folie/Dichtmöglichkeit Stahl BKFD 200x(105-150)mm BKFD200105
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Mindestestrichhöhe105 mm
-
Länge2400 mm
-
Nivellierbereich105 / 150 mm
-
Breite installiertes Produkt200 mm
-
Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.599
-
Deckelbefestigung rastendNein
-
Oberfläche Deckelverzinkt
-
Werkstoff DeckelStahl
-
Deckel Material Dicke3 mm
-
Farbeverzinkt
-
WerkstoffStahlblech
-
Werkstoff Seitenwand/BodenwanneKunststoff
-
WerkstoffgruppeStahl
-
Oberfläche Seitenwand/Bodenwannesonstige
-
Lichter/innerer Querschnitt24000 mm²
-
Max. Anzahl der Züge1
-
Trennwandbefestigungschrauben
-
ZulassungenEN50085-2-2
-
Europäische Direktive RoHsfreiwillige übereinstimmung
-
REACH-konformNein
-
Maximale Belastung2, 3
Downloads
-
Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).

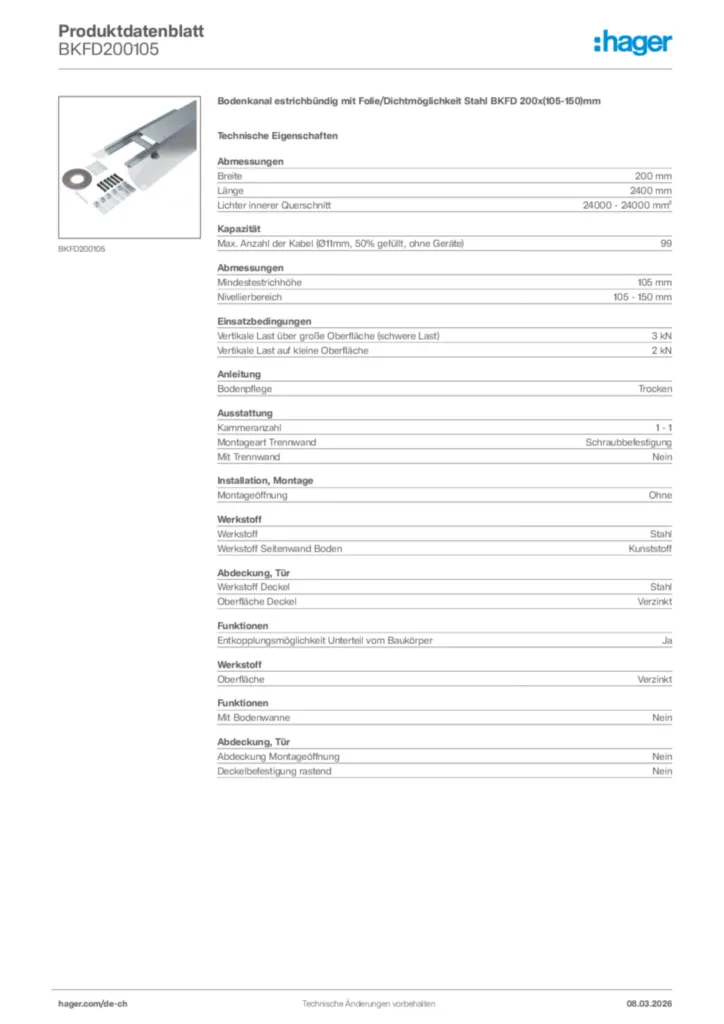

Produktbild BKFD200105
-
Montageanleitung
Montageanleitung für BKFD200105
PDF287 KBMontageanleitung für BKFD200105
PDF652 KBMontageanleitung für BKFD200105
PDF2 MB -
Installationshandbuch
Installationshandbuch für BKFD200105
BASISWISSEN-BODENINSTALLATIONSSYSTEME__DE__2024-04__HANDBUCH
PDF99 MB -
Technische Broschüre
Der neue Bodenkanal tehalit.BK broadway: Das Prinzip Unsichtbarkeit
Hager_CH_tehalit_BK_DE.pdf
PDF3 MB -
Katalog
Katalog 2 - Leitungsführung tehalit
PDF150 MB -
Technische Informationen
Technische Information für BKFD200105
Bodeninstallationssysteme, Hinweis für den Bodenleger
PDF2 MB -
BIM Archicad
BIM Archicad-Objekte für tehalit.BK
ZIP9 MB -
BIM Revit Objekte
BIM Modelle Revit für BKFD200105
BIM Revit-Objekte für electraplan.BK
ZIP144 MB -
DXF Dateien
DXF Modelle für BKFD200105
DXF1 MB -
STEP Dateien
STEP Modelle für BKFD200105
STP830 KB -
With variables
Technische Produkt-Zeichnung für BKFD200105
PDF191 KB -
Konformitätserklärung
EU-Konformitätserklärung für BKFD200105
Declaration
PDF235 KBEU-Konformitätserklärung für BKFD200105
Declaration
PDF43 KB -
RoHS Report
Schadstoff-Richtlinien für BKFD200105
REACH-declaration 2023-10-20 (english)
PDF32 KB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
