Fehlerstrom-/Leitungsschutzschalter Hager RCBO, Polzahl (gesamt) 4, Anzahl der abgesicherten Pole 4, Bemessungsspannung 400 V, Auslösecharakteristik B, Bemessungsstrom 16 A, Bemessungsfehlerstrom 0.03 A, Fehlerstrom-Typ A, Bemessungsabschaltvermögen nach EN 61009 10 kA, Breite in Teilungseinheiten 4
EAN-Nr.
3250611015222
E-nr.
806 079 664
VPE
1 Stück
Rabattgruppe
A2
FI/LS-Schalter Hager RCBO 4P 400V Charakteristik B 16A 0.03A Typ A 10kA 4TE ADX416C
Preis*
CHF 248.00
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verriegelungsfunktionen 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Unterspannungsauslöser 1 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Modulare Phasenschiene 3 Produkte verfügbar
Optionales Zubehör
-
MZN175
Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
CHF 14.55 / Stück* -
MZN176Plombierdraht zum Plombieren der Modulargeräte
CHF 18.65 / 10 Stück*
-
LZ060
Distanzstück für Wärmeentlastung
CHF 1.45 / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
CHF 57.70 / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
CHF 60.90 / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
CHF 57.70 / Stück*
-
MZ202
Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
CHF 26.60 / Stück* -
MZ201Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
CHF 22.95 / Stück* -
MZ221Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
CHF 25.55 / Stück*
-
KDN480B
Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
CHF 109.50 / Stück* -
KDR463BTeilbare Phasenschiene 4P 63A Gabelanschluss 10mm² 57C
CHF 79.50 / Stück* -
KDN480APhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
CHF 26.00 / Stück*
Technische Merkmale
Architektur
-
Polart4P
-
Polanzahl abgesichert4
-
AuslösecharakteristikB
Sicherheit
-
Typ des FehlerstromschutzesA
-
Schutzart IPIP20
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-110 kA
Spannung
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit4000 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H13
-
VersorgungsspannungsartAC
-
Isolationsfestigkeit2 kV
Elektrischer Strom
-
Nennstrom16 A
-
Bemessungsfehlerstrom Idn30 mA
-
Nennstrom bei -25°C19,40 A
-
Nennstrom bei -20°C19,10 A
-
Nennstrom bei -15°C18,90 A
-
Nennstrom bei -10°C18,60 A
-
Nennstrom bei -5°C18,30 A
-
Nennstrom bei 0°C18 A
-
Nennstrom bei 5°C17,60 A
-
Nennstrom bei 10°C17,30 A
-
Nennstrom bei 15°C17 A
-
Nennstrom bei 20°C16,70 A
-
Nennstrom bei 25°C16,30 A
-
Nennstrom bei 30°C16 A
-
Nennstrom bei 35°C15,60 A
-
Nennstrom bei 40°C15,20 A
-
Nennstrom bei 45°C14,90 A
-
Nennstrom bei 50°C14,40 A
-
Nennstrom bei 55°C14 A
-
Nennstrom bei 60°C13,60 A
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern0,80
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC60898-110 kA
Leistung
-
Gesamtverlustleistung unter Nennstrom10,90 W
Frequenz
-
Frequenz50 - 50 Hz
Einsatzbedingungen
-
Höhe über N.N.2000 m
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 40 °C
-
Lager-/Transporttemperatur-55 - 70 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-22
Installation, Montage
-
Nominales Drehmoment Untere Klemme2 - 2 Nm
-
Nominales Drehmoment Obere Klemme2 - 2 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele2000
-
Gerätelebensdauer, mechanische Schaltspiele4000
Anschluss
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 25 mm²
Kapazität
-
Anzahl Module4
Abmessungen
-
Höhe84 mm
-
Breite71 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

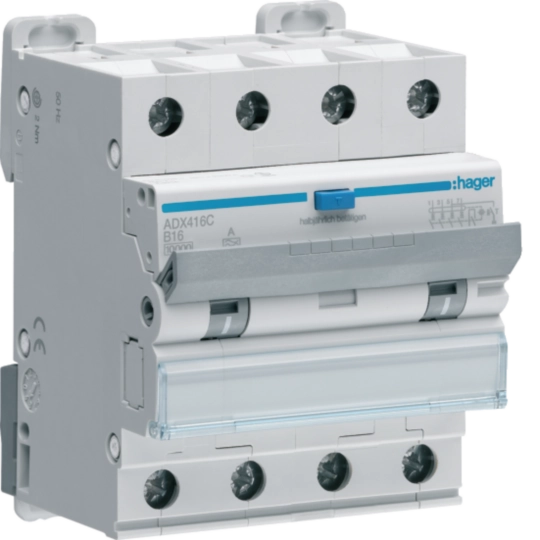

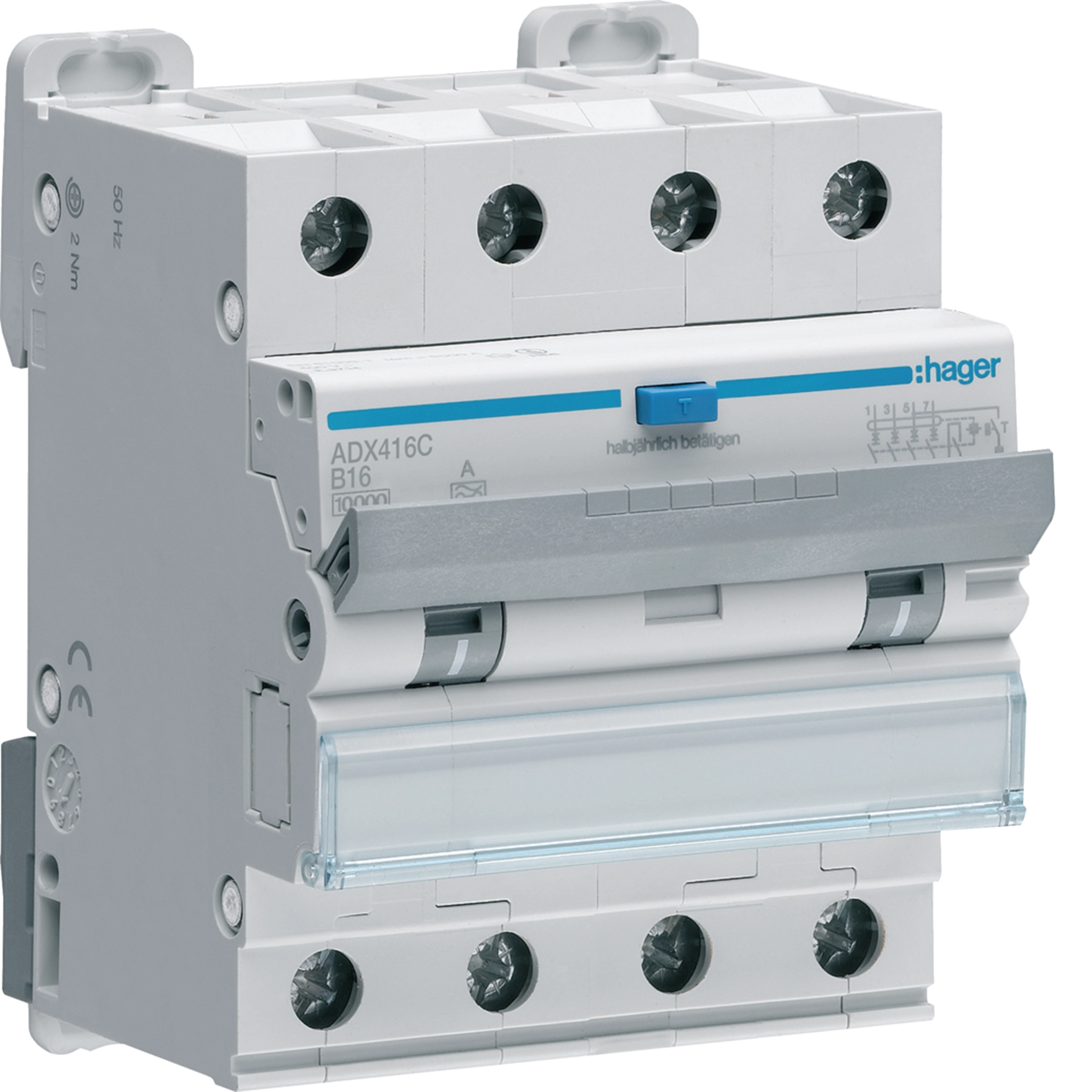

Produktbild ADX416C
-
Produktdatenblatt
Hager Produktdatenblatt ADX416C
Fehlerstrom-Leitungsschutzschalter 4P 10kA B-16A 30mA Typ A
PDF -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-02-11
PDF1,72 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-09-23
PDF378,93 kB
Declaration
Konformitätserklärung International 2022-03-03
PDF790,55 kB
