Fehlerstrom-/Leitungsschutzschalter Hager RCBO quickconnect, Polzahl (gesamt) 4, Anzahl der abgesicherten Pole 4, Bemessungsspannung 400 V, Auslösecharakteristik C, Bemessungsstrom 13 A, Bemessungsfehlerstrom 0.03 A, Fehlerstrom-Typ A, Bemessungsabschaltvermögen nach EN 61009 6 kA, Breite in Teilungseinheiten 4
EAN-Nr.
3250611027980
E-nr.
805 189 064
VPE
1 Stück
Rabattgruppe
A2
FI/LS-Schalter Hager RCBO QC 4P 400V Char.C 13A 0.03A Typ A 6kA 4TE ADM463QC
Preis*
220.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verriegelungsfunktionen 1 Produkte verfügbar -
Unterspannungsauslöser 1 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar
Kompatible Produkte
-
Passend zu 28 Produkte verfügbar
Optionales Zubehör
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
57.70 CHF / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
60.90 CHF / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
57.70 CHF / Stück*
-
MZ202
Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
26.60 CHF / Stück* -
MZ201Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
22.95 CHF / Stück* -
MZ221Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
25.55 CHF / Stück*
-
KDN480BPhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
109.50 CHF / Stück* -
KDR463BTeilbare Phasenschiene 4P 63A Gabelanschluss 10mm² 57C
79.50 CHF / Stück* -
KDN480APhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
26.00 CHF / Stück*
Passend zu
-
UD31B3Baustein, universN, 450x250mm, für Reiheneinbaugeräte waagerecht, 3x10 PLE
78.20 CHF / Stück* -
UD32B2Baustein, universN, 450x500mm, für Reiheneinbaugeräte waagerecht, 3x26 PLE
109.00 CHF / Stück* -
UD22B2Baustein, universN, 300x500mm, für Reiheneinbaugeräte waagerecht, 2x26 PLE
75.90 CHF / Stück* -
UD13B2Baustein, universN, 150x750mm, für Reiheneinbaugeräte waagerecht, 1x40 PLE
154.50 CHF / Stück* -
UD12B2Baustein, universN, 150x500mm, für Reiheneinbaugeräte, waagerecht, 1x26 PLE
62.40 CHF / Stück* -
UD42B1Baustein, universN, 600x500mm, für Reiheneinbaugeräte waagerecht, 8x12 PLE
175.00 CHF / Stück* -
UD41B1Baustein, universN, 600x250mm, für Reiheneinbaugeräte waagerecht, 4x12 PLE
138.50 CHF / Stück* -
UD33B1Baustein, universN, 450x750mm, für Reiheneinbaugeräte waagerecht, 9x12 PLE
214.00 CHF / Stück* -
UD32B1Baustein, universN, 450x500mm, für Reiheneinbaugeräte waagerecht, 6x12 PLE
94.60 CHF / Stück* -
UD31B1Baustein, universN, 450x250mm, für Reiheneinbaugeräte waagerecht, 3x12 PLE
76.90 CHF / Stück* -
UD23B1Baustein, universN, 300x750mm, für Reiheneinbaugeräte waagerecht, 6x12 PLE
177.50 CHF / Stück* -
UD22B1Baustein, universN, 300x500mm, für Reiheneinbaugeräte waagerecht, 4x12 PLE
76.60 CHF / Stück* -
UD21B1Baustein, universN, 300x250mm, für Reiheneinbaugeräte waagerecht, 2x12 PLE
71.80 CHF / Stück* -
UD13B1Baustein, universN, 150x750mm, für Reiheneinbaugeräte waagerecht, 3x12 PLE
143.50 CHF / Stück* -
UD12B1Baustein, universN, 150x500mm, für Reiheneinbaugeräte waagerecht, 2x12 PLE
62.40 CHF / Stück* -
UD11B1Baustein, universN, 150x250mm, für Reiheneinbaugeräte waagerecht, 1x12 PLE
45.45 CHF / Stück* -
UD11B3Baustein, universN, 150x250mm, für Reiheneinbaugeräte waagerecht, 1x10 PLE
67.90 CHF / Stück* -
UD11B4Baustein, universN, 225x250mm, für Reiheneinbaugeräte waagerecht, 1x10 PLE
73.80 CHF / Stück* -
UD12B3Baustein, universN, 150x500mm, für Reiheneinbaugeräte, waagerecht, 1x24 PLE
61.80 CHF / Stück* -
UD12B4Baustein, universN, 225x500mm, für Reiheneinbaugeräte, waagerecht, 1x24 PLE
92.10 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom13 A
-
Bemessungsfehlerstrom Idn30 mA
-
Nennstrom bei -25°C15,50 A
-
Nennstrom bei -20°C15,30 A
-
Nennstrom bei -15°C15,10 A
-
Nennstrom bei -10°C14,90 A
-
Nennstrom bei -5°C14,70 A
-
Nennstrom bei 0°C14,40 A
-
Nennstrom bei 5°C14,20 A
-
Nennstrom bei 10°C14 A
-
Nennstrom bei 15°C13,70 A
-
Nennstrom bei 20°C13,50 A
-
Nennstrom bei 25°C13,30 A
-
Nennstrom bei 30°C13 A
-
Nennstrom bei 35°C12,70 A
-
Nennstrom bei 40°C12,50 A
-
Nennstrom bei 45°C12,20 A
-
Nennstrom bei 50°C11,90 A
-
Nennstrom bei 55°C11,60 A
-
Nennstrom bei 60°C11,30 A
-
Ausschaltvermögen Icn bei 230 V AC nach IEC61009-16 kA
Architektur
-
AuslösecharakteristikC
-
Polanzahl4
-
Position Neutralleiterohne Neutralleiter
-
Polart4P
-
Polanzahl abgesichert4
Kapazität
-
Anzahl Module4
Sicherheit
-
Typ des FehlerstromschutzesA
-
Schutzart IPIP2X
Spannung
-
VersorgungsspannungsartAC
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Isolationsspannung Ui500 V
-
Isolationsfestigkeit2 kV
-
Stossspannungsfestigkeit4000 V
-
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H13
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-16 kA
Installation, Montage
-
Nominales Drehmoment Untere Klemme2 - 2 Nm
-
Nominales Drehmoment2 - 2 Nm
-
360° MontagemöglichkeitJa
-
Typ obere Anschlussklemme für modulare Gerätequickconnect
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
Frequenz
-
Frequenz50 - 50 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1,5 - 4,0 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1,5 - 4,0 mm²
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 40 °C
Abmessungen
-
Höhe84 mm
-
Breite71 mm
-
Tiefe70 mm
Anschlussmöglichkeiten
-
Anschluss-/Steckertypquickconnect
Leistung
-
Gesamtverlustleistung unter Nennstrom10,10 W
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ADM463QC
-

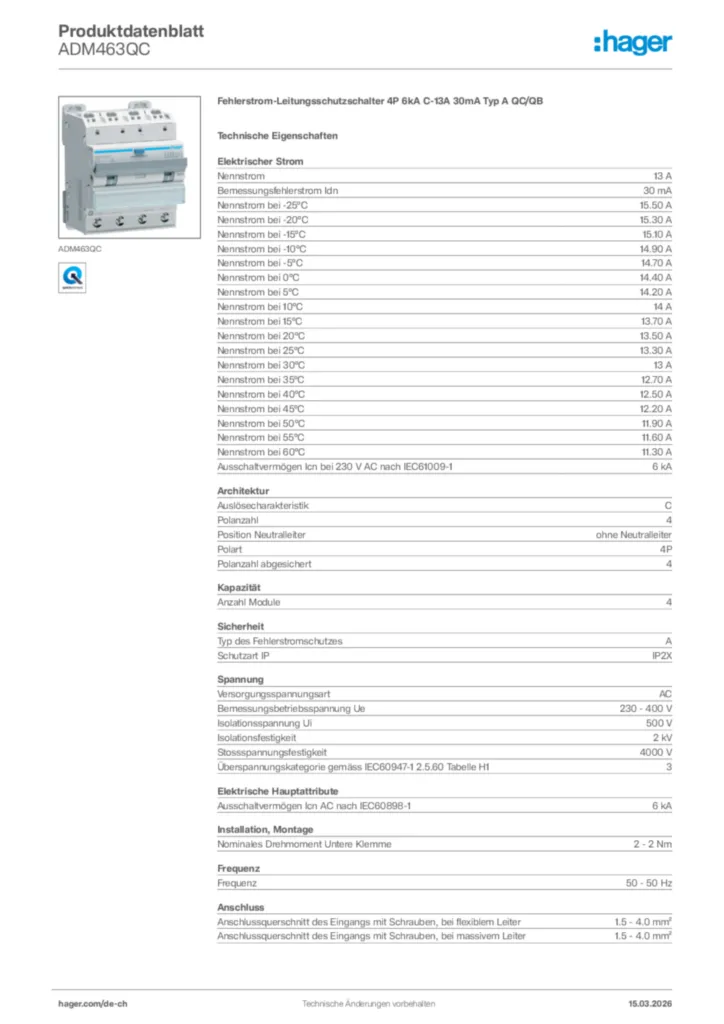

Product datasheet
Hager Produktdatenblatt ADM463QC
Fehlerstrom-Leitungsschutzschalter 4P 6kA C-13A 30mA Typ A QC/QB
PDF -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-02-11
PDF1,72 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2018-12-20
PDF125,49 kB
