Reiheneinbaugeräte

Fehlerstrom-Leitungsschutzschalter 1P+N 6 kA C-16A 30mA Typ A ADA916C

Name: ADA916C
Brand: Hager
SKU: ADA916C1
Price: 144.5 CHF

EAN-Nr.

3250611013402

E-nr.

804 119 264

VPE

1 Stück

Rabattgruppe

Preis*

144.50 CHF

/ Stück *

Zubehör
Technische Merkmale
Ökologischer Wert
Dokumentationen
Weitere Produkte

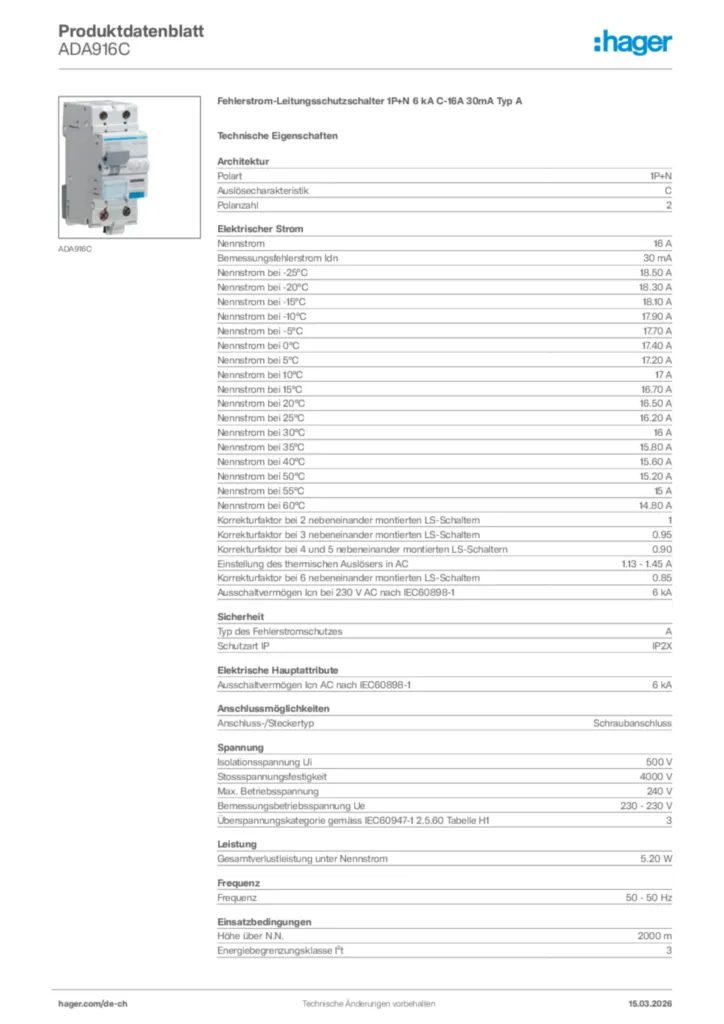

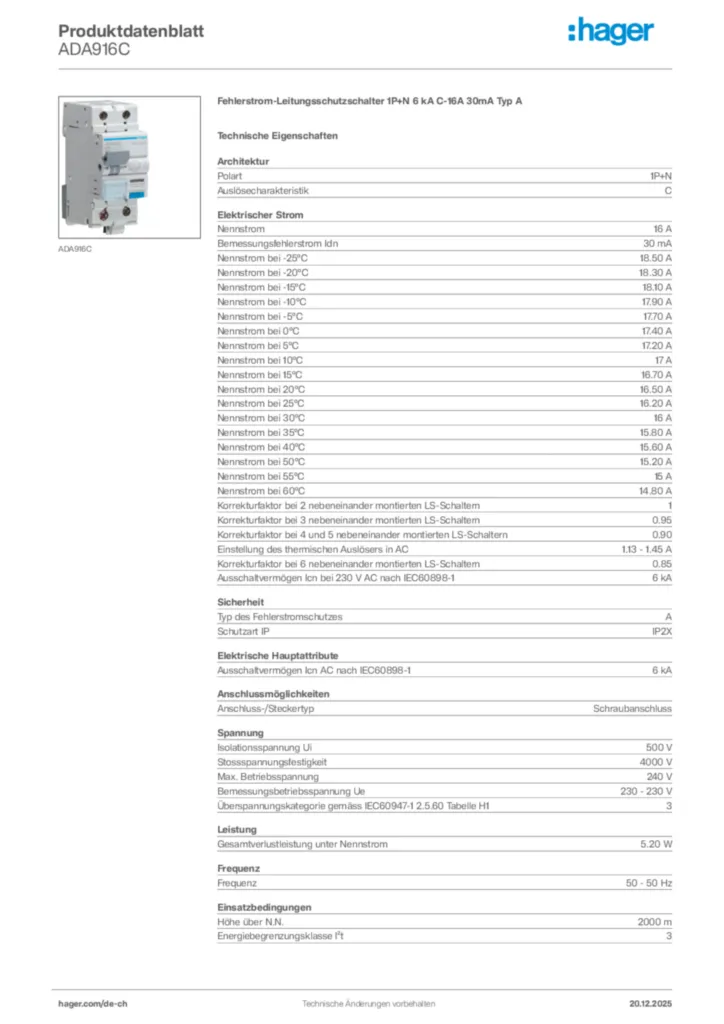

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Hilfsschalterblock 3 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Unterspannungsauslöser 2 Produkte verfügbar
Verriegelungsfunktionen 2 Produkte verfügbar
Mehr sehen 11 weitere Produkte verfügbar

Technische Merkmale

Polart

1P+N
Auslösecharakteristik

C

Nennstrom

16 A
Bemessungsfehlerstrom Idn

30 mA
Nennstrom bei -25°C

18,50 A
Nennstrom bei -20°C

18,30 A
Nennstrom bei -15°C

18,10 A
Nennstrom bei -10°C

17,90 A
Nennstrom bei -5°C

17,70 A
Nennstrom bei 0°C

17,40 A
Nennstrom bei 5°C

17,20 A
Nennstrom bei 10°C

17 A
Nennstrom bei 15°C

16,70 A
Nennstrom bei 20°C

16,50 A
Nennstrom bei 25°C

16,20 A
Nennstrom bei 30°C

16 A
Nennstrom bei 35°C

15,80 A
Nennstrom bei 40°C

15,60 A
Nennstrom bei 50°C

15,20 A
Nennstrom bei 55°C

15 A
Nennstrom bei 60°C

14,80 A
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern

1
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern

0,95
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern

0,90
Einstellung des thermischen Auslösers in AC

1,13 - 1,45 A
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern

0,85

Typ des Fehlerstromschutzes

A
Schutzart IP

IP2X

Ausschaltvermögen Icn AC nach IEC60898-1

6 kA

Anschluss-/Steckertyp

Schraubanschluss

Isolationsspannung Ui

500 V
Stossspannungsfestigkeit

4000 V
Max. Betriebsspannung

240 V
Bemessungsbetriebsspannung Ue

230 - 230 V
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H1

3

Gesamtverlustleistung unter Nennstrom

5,20 W

Frequenz

50 - 50 Hz

Höhe über N.N.

2000 m
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 40 °C
Lager-/Transporttemperatur

-25 - 70 °C

Gerätelebensdauer, elektrische Schaltspiele

2000
Gerätelebensdauer, mechanische Schaltspiele

2000

Anschlussquerschnitt bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 25 mm²

Nominales Drehmoment

2,10 - 2,10 Nm
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ untere Anschlussklemme für modulare Geräte

biconnect, Sammelschiene

Anzahl Module

2

Höhe

93 mm
Breite

35 mm
Tiefe

68 mm

Geeignet für DIN Schiene

Ja

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

REACH-declaration 2023-10-20 (english)

PDF

33,19 kB

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild ADA916C
Konformitätserklärung

Declaration

Konformitätserklärung International 2014-06-16

PDF

68,67 kB
