    • ADA570D
    EAN-Nr.
    3250611067849
    E-nr.
    806 150 264
    VPE
    1 Stück

    FI/LS-Schalter Hager RCBO 2P 240V Charakteristik C 20A 0.03A Typ A 10kA 2TE ADA570D

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden
    Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.

    Folgeprodukte:

    ADA970D

    Wählen Sie einen Grosshandel

    Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    FI/LS-Schalter Hager RCBO 2P 240V Charakteristik C 20A 0.03A Typ A 10kA 2TE

    ADA570D

    • Zubehör
    • Technische Merkmale
    • Ökologischer Wert
    • Dokumentationen
    Produktdatenblatt herunterladen

    Vervollständigen Sie Ihr System

    Optionales Zubehör

  • Mehr sehen (18)
    • Modu­lare Phasen­schiene 5 Produkte verfügbar
    • Schutz­kap­pe/-­streifen für Phasen­schiene 2 Produkte verfügbar
    • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
    • Klem­me­n­ab­de­ckung 2 Produkte verfügbar
    • Hilfs­schal­ter­block 3 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar

    Optionales Zubehör

    • Modu­lare Phasen­schiene
    • Schutz­kap­pe/-­streifen für Phasen­schiene
    • Verrie­ge­lungs­funk­ti­onen
    • Klem­me­n­ab­de­ckung
    • Hilfs­schal­ter­block
    • Arbeitsstromaus­löser
    • Unter­span­nungs­aus­löser
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • KDN263A

      Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
       14.20 CHF  / Stück*
    • KDN280B

      Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
       61.10 CHF  / Stück*
    • KDN451E

      Phasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
       144.50 CHF  / Stück*
    • KDN451D

      Phasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
       27.80 CHF  / Stück*
    • KDN280A

      Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
       14.60 CHF  / Stück*
    • KZN024

      Endkappe für Phasenschiene 4 polig (1 Stk.)
       9.60 CHF  / 10 Stück*
    • KZN023

      Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
       9.60 CHF  / 10 Stück*
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
       14.55 CHF  / Stück*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
       18.65 CHF  / 10 Stück*
    • AZ002

      1 Satz von 2Klemmenabdeckung plombierbar grau FI-LS 2M
       2.00 CHF  / Stück*
    • AZN003

      Untere Klemmenabdeckung IP2X für FI-LS
       2.00 CHF  / Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       26.60 CHF  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       22.95 CHF  / Stück*
    • MZ221

      Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
       25.55 CHF  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
       60.90 CHF  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
       57.70 CHF  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
       57.70 CHF  / Stück*
    • LZ060

      Distanzstück für Wärmeentlastung
       1.45 CHF  / Stück*

    Technische Merkmale

    Archi­tektur
    • Polart
      1P+N
    • Auslö­se­cha­rak­te­ristik
      C
    • Polan­zahl
      2
    Sicher­heit
    • Typ des Fehler­strom­schutzes
      A
    • Schutzart IP
      IP20
    Elek­tri­sche Haupt­at­tri­bute
    • Ausschalt­ver­mögen Icn AC nach IEC60898-1
      10 kA
    Anschluss­mög­lich­keiten
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoss­s­pan­nungs­fes­tig­keit
      4000 V
    • Max. Betriebss­pan­nung
      240 V
    • Bemes­sungs­be­triebss­pan­nung Ue
      240 - 240 V
    • Über­span­nungs­ka­te­gorie gemäss IEC60947-1 2.5.60 Tabelle H1
      3
    • Versor­gungs­span­nungsart
      AC
    Elek­tri­scher Strom
    • Nenn­strom
      20 A
    • Bemes­sungs­feh­ler­strom Idn
      30 mA
    • Nenn­strom bei -25°C
      22,70 A
    • Nenn­strom bei -20°C
      22,50 A
    • Nenn­strom bei -15°C
      22,20 A
    • Nenn­strom bei -10°C
      22 A
    • Nenn­strom bei -5°C
      21,80 A
    • Nenn­strom bei 0°C
      21,50 A
    • Nenn­strom bei 5°C
      21,30 A
    • Nenn­strom bei 10°C
      21 A
    • Nenn­strom bei 15°C
      20,80 A
    • Nenn­strom bei 20°C
      20,50 A
    • Nenn­strom bei 25°C
      20,30 A
    • Nenn­strom bei 30°C
      20 A
    • Nenn­strom bei 35°C
      19,80 A
    • Nenn­strom bei 40°C
      19,60 A
    • Nenn­strom bei 45°C
      19,40 A
    • Nenn­strom bei 50°C
      19,20 A
    • Nenn­strom bei 55°C
      19 A
    • Nenn­strom bei 60°C
      18,80 A
    • Einstel­lung des ther­mi­schen Auslö­sers in AC
      1,13 - 1,45 A
    • Korrek­tur­faktor bei 2 neben­ein­ander montierten LS-Schal­tern
      1
    • Korrek­tur­faktor bei 3 neben­ein­ander montierten LS-Schal­tern
      0,95
    • Korrek­tur­faktor bei 4 und 5 neben­ein­ander montierten LS-Schal­tern
      0,90
    • Korrek­tur­faktor bei 6 neben­ein­ander montierten LS-Schal­tern
      0,85
    • Ausschalt­ver­mögen Icn bei 230 V AC nach IEC60898-1
      10 kA
    • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC60898-1
      7,50 kA
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      6,60 W
    Frequenz
    • Frequenz
      50 - 50 Hz
    Einsatz­be­din­gungen
    • Höhe über N.N.
      2000 m
    • Ener­gie­be­gren­zungs­klasse I²t
      3
    • Betrieb­stem­pe­ratur
      -25 - 40 °C
    • Lager-/Trans­port­tem­pe­ratur
      -25 - 70 °C
    • Grad der Verun­rei­ni­gung nach IEC60664 / IEC60947-2
      2
    • Luft­feuch­tig­keits­schutz
      Für alle Klima­be­reiche
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Untere Klemme
      2,10 - 2,10 Nm
    • Nomi­nales Dreh­mo­ment Obere Klemme
      2,10 - 2,10 Nm
    • Nomi­nales Dreh­mo­ment
      2,10 - 2,10 Nm
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • Typ untere Anschluss­klemme für modu­lare Geräte
      biconnect
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      2000
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      2000
    Anschluss
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      1 - 16 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 16 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 16 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 25 mm²
    Kapa­zität
    • Anzahl Module
      2
    Abmes­sungen
    • Höhe
      83 mm
    • Breite
      35 mm
    • Tiefe
      68 mm

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP - RCBO 1P+N 6kA B-16A 30mA A (English)
    PDF
    16,18 MB
    Hager REACH declaration ADA570D
    PDF
    RoHS Report ADA570D
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild ADA570D | Hager Schweiz

      Produktbild ADA570D

    • Product datasheet

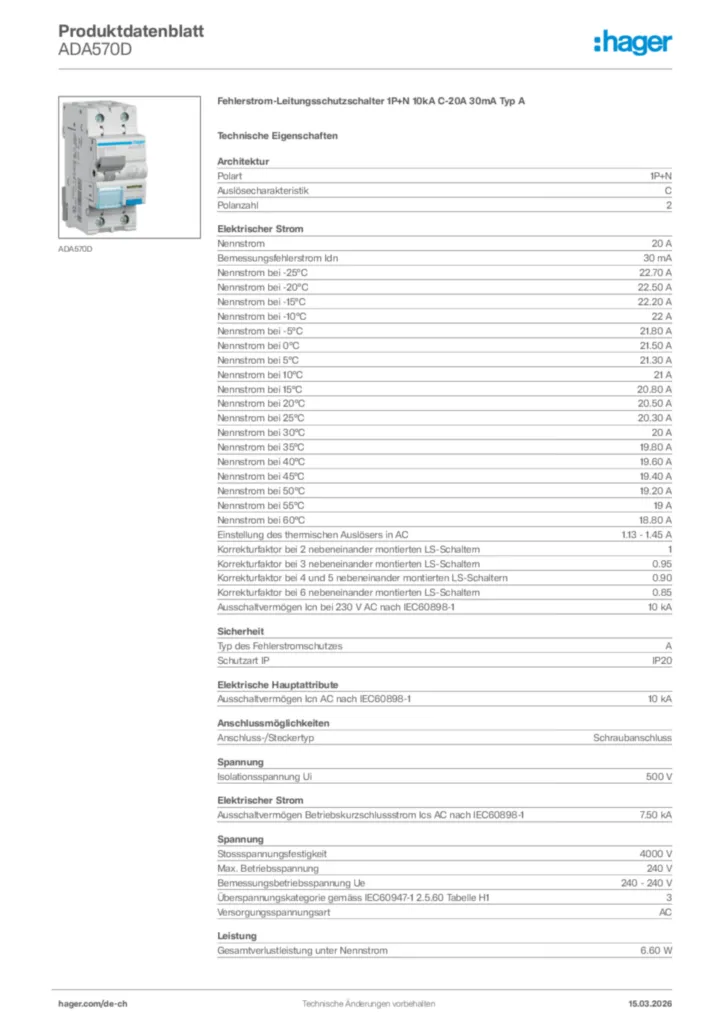

      Bild Hager Produktdatenblatt ADA570D | Hager Schweiz

      Hager Produktdatenblatt ADA570D

      Fehlerstrom-Leitungsschutzschalter 1P+N 10kA C-20A 30mA Typ A

      PDF

    • Montageanleitung

      Bild Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-03-24 | Hager Schweiz

      Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-03-24

      PDF
      1,45 MB

    • Technischer Anhang (Einzelprodukt)

      Bild Verlustleistungsdatenblatt | Hager Schweiz

      Verlustleistungsdatenblatt

      Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

      PDF
      847,80 kB
    Mehr Downloads
