Svodič přepětí T2, 3+1-pólový, Iimp 20 kA (8/20). Vybaven signalizací pro monitorování stavu. Doporučené předjištění max. 125 A. Ideální pro použití v rodinných domech a bytech v městské zástavbě bez vnější ochrany proti bleskům.

EAN

3250615515131

Balení

1 ks

Přepěťová ochrana (SPD)

Svodič přepětí T2, In 20 kA (8/20), (3+1) SPB413

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

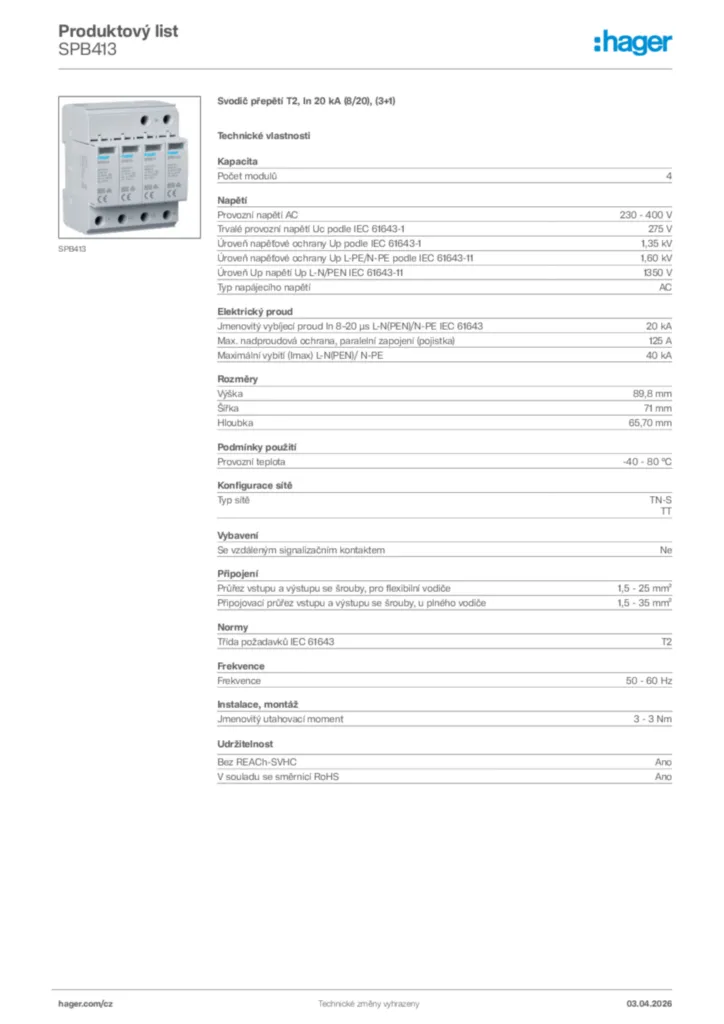

Stáhnout technický list

Dokončete svůj systém

Příslušenství / náhradní díly pro napájecí systémy s přepěťovou ochranou 2 dostupné produkty

Technické vlastnosti

Počet modulů

4

Provozní napětí AC

230 - 400 V
Trvalé provozní napětí Uc podle IEC 61643-1

275 V
Úroveň napěťové ochrany Up podle IEC 61643-1

1,35 kV
Úroveň napěťové ochrany Up N-PE IEC 61643-11

1 500 V
Úroveň napěťové ochrany Up L-N (PEN)

1,35 kV
Úroveň napěťové ochrany Up L-PE

1,6 kV
Typ napájecího napětí

AC
Referenční zkušební napětí Utest (AC)

255 V
Kategorie přepětí podle IEC 60947-1

3
Jmenovité napětí

240 - 415 V AC ± 10%

Max. nadproudová ochrana, paralelní zapojení (pojistka)

125 A
Max. nadproudová ochrana, sériové zapojení (pojistka)

80 A
Max. výstupní proud (Imax)

40 kA
Jmenovitý vybíjecí proud In

20 kA
Schopnost postupného vypínání proudu

0,1 kA
Zbytkový proud Ipe

< 5 μA

Výška

89,8 mm
Šířka

71 mm
Hloubka

65,70 mm
Délka odizolování

16 mm

Stupeň krytí IP

IP20
Třída izolace

Třída izolaceII
Chování TOV při UT (N-PE)

1200 V AC (200 ms / withstand mode)
Způsob ochrany

L-N, L-PE, N-PE
ProudouvýP vypínací faktor k

1,6
Chování TOV při UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)

Provozní teplota

-40 - 80 °C
Ochrana před vzdušnou vlhkostí

5 - 95%
Skladovací/přepravní teplota

-40 - 80 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

2
Max. nadmořská výška

2 000 m

Barva produktu

Světle šedá
Kód RAL

7035
Materiál

Polyamid (PA)

Typ sítě

TN-S, TT
Síť TN

Ne
Síť TN-C

Ne
Síť DC

Ne
Síť IT

Ne
Síť TT

Ano
Síť TN-C-S

Ne
Síť TN-S

Ano

Se vzdáleným signalizačním kontaktem

Ne
Jmenovitý zatěžovací proud IL

80 A

Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče

1,5 - 25 mm²
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče

1,5 - 35 mm²
Průřez plného vodiče, pro ochranný vodič

1,5 - 35 mm²
Průřez flexibilního vodiče, pro ochranný vodič

1,5 - 25 mm²
Průřez flexibilního vodiče

1.5 - 25 mm²
Průřez plného vodiče

1.5 - 25 mm²
Typ konektoru/zástrčky

Šroubová svorka
Počet přípojek

1

Třída požadavků IEC 61643

T2

Frekvence

50 - 60 Hz

Jmenovitý utahovací moment

3 - 4,5 Nm
Vhodné pro vnitřní použití

Ano

Typ pólu

4P
Poloha neutrálního vodiče

Vpravo

S integrovanou ochrannou pojistkou

Ne

Druh montáže

Lišta DIN
Typ připojení

Šroubovací přípojka

S kontrolkou

Ano

Vhodné pro doplňkovou konfiguraci systému

Ano

Charakteristika pojistek

gG

Počet polovičních modulů 17,5 mm

8

Typ filtru produktu

_empty_

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

Bez REACh-SVHC Ano
